Code article : SCHSSD1A335M7RC1
Code EAN : 3606489807962

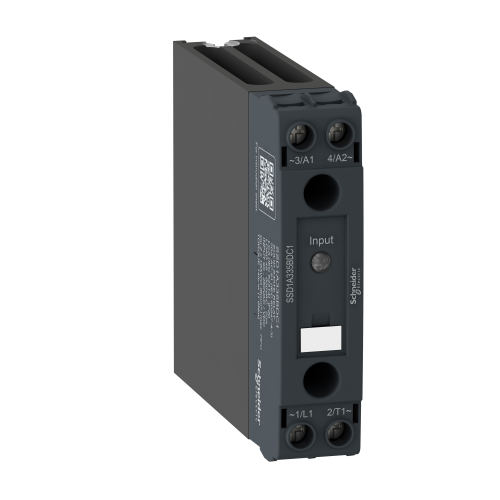

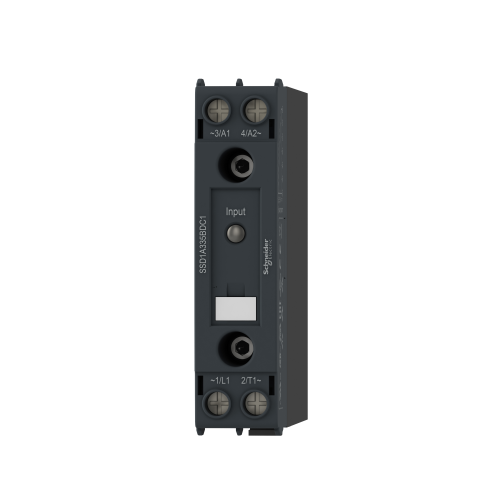

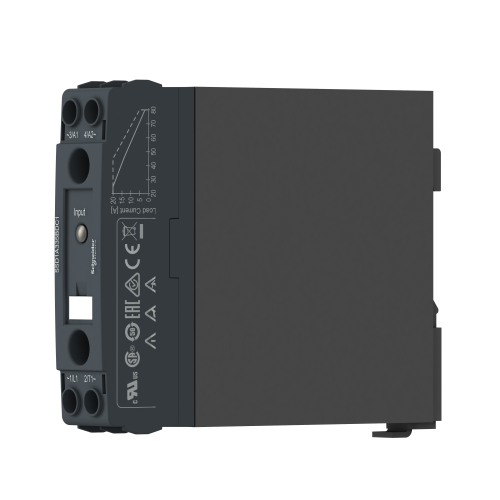

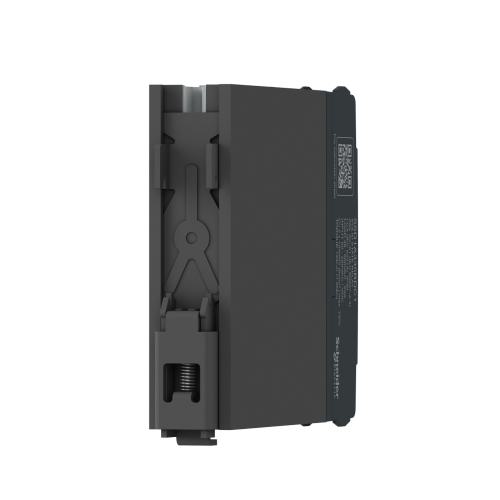

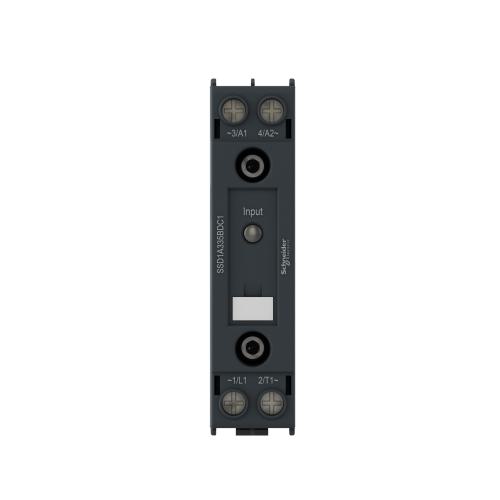

Désignation : relais statique-rail DIN, 1 ph
Harmony Relay - relais statique - rail DIN, 1 phase, simple
phase - monophasé - H93,2mmxL22,5mxP116,5mm - 35 A - IP20 -
montage : rail DIN symétrique 35 mm - configuration relais -
commutation tension aléatoire - 90à280VCA/CC
Site fournisseur
Spécificités article
Ip
IP20
Poids
0,298ákg
Type
Relais statique jusqu'à 40 A
Compatibilité électromagnétique
Décharge électrostatique 6 kV critère A décharge par contact se conformer à CEI 6100-4-11D
Couple de serrage
1,5...1,7 N.m pour entrée de commande13...15 lb.in pour entrée de commande1,5...1,7 N.m po
Tenue aux chocs mécaniques
peak acceleration se conformer à EN/IEC 60068-2-27 peak acceleration se conformer à EN/IEC
Normes
IEC 61373:classe B: catégorieá1IEC 60947-4-3CEI 62314CEI 60950-1CSA C22.2 No 14-13UL 508
Directive rohs ue
Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Tenue diélectrique
4ákV CA pour circuit d'entrée/de sortie4ákV CA pour entrée ou sortie du boîtier
Rated impulse withstand voltage
6ákVpourcircuit d'entrée/de sortie6ákVpourentrée ou sortie du boîtier
Motor controller rating
1,5ákW/2áhp à 120 V CA3,73ákW/5áhp à 240 V CA7,46ákW/10áhp à 480 V CA
Tenue aux vibrations
0.75 mm (f = 10à150áHz) se conformer à EN/IEC 60068-2-6
Support de montage
Rail DIN symétrique 35 mm se conformer à EN/CEI 60715
Maximum i²t pour la fusion
8320áA².s pour 10 ms7593áA².s pour 8,33 ms
Mode de raccordement
Entrée: bornes à visSortie: bornes à vis
Dv/dt
500 V/µs arrêt at maximum rated voltage
Profil environnemental
Profil environnemental du Produit
Signalisation locale
pourcontrol voltage LED (vert)
Régulation rohs chine
Déclaration RoHS pour la Chine
Mode de commutation de sortie
Commutation tension aléatoire
Solid state switching type
Commutation tension aléatoire
Temps de réponse
20 ms (marche)30 ms (arrêt)
Profil de circularité
Informations de fin de vie
Facteur de puissance
avec avec charge maximale
Flammability rating
V-0 se conformer à UL 94
Gamme de produits
Relais statique Harmony
Statut environnemental de l'offre
Produit Green Premium
Type de configuration produit
Configuration relais
Résistance d'isolement
1000 M? à 500áV CC
Pick-up voltage
90áV CA/CC marche
Chute de tension maximale
<1,15áV en marche
Régulation reach
Déclaration REACh
Drop-out voltage
5áV CA/CC arrêt
Présentation du produit
Produit complet
Control circuit voltage
90à280 V CA/CC
Tension de sortie
48 à 600 V AC
Service assigné
Ininterrompu
Short circuit protection coordination
Type 1Typeá2
Fréquence de fonctionnement
47...440 Hz
Courant de fuite maximum
1ámA arrêt
Température ambiante de stockage
-40à100á°C
Number of phases
Monophasé
Courant de charge
0,15à35áA
Température de l'air ambiant en fonctionnement
-20à80á°C
Profondeur
116,5ámm
Input current range
6à10ámA
Largeur
22,5ámm
Hauteur
93,2ámm
Longueur de l'emballage 1
14,2ácm
Garantie
18 mois
Transient overvoltage
1200 V
Courant à l'appel
1350áA
Device form designation
Form 5
Hauteur de l'emballage 1
2,9ácm
Largeur de l'emballage 1
9,3ácm
Hauteur de l'emballage 2
15ácm
Largeur de l'emballage 2
30ácm
Longueur de l'emballage 2
40ácm
Tension d'alimentation de courant nominal us à ca 50áhz (v)
280,0
Tension d'alimentation de courant nominal us à ca 60 hz (v)
280,0
Tension d'alimentation de courant nominal us cc (v)
280,0
Tension de fonctionnement (v)
600,0
Type de tension d'actionnement
AC/DC
Nom de l'appareil
SSD1
Courant nominal
35áA
Catégorie de surtension
III
Type d'emballage 1
PCE
Type d'emballage 2
S02
Sans mercure
Oui
Information sur les exemptions rohs
Oui
Nombre de phases
1,0
Adapté à un montage sur rail
Oui
Courant de fonctionnement nominal à ca-1 (a)
0,0
Courant de fonctionnement nominal à ca-3 (a)
0,0
Courant de fonctionnement nominal à ca-51 (a)
0,0
Courant de fonctionnement nominal à ca-53a (a)
0,0
Courant de fonctionnement nominal à ca-53b (a)
0,0
Commutation au passage à zéro
Oui
Nb produits dans l'emballage 2
24
Qc carton
24
Qct
CT
Nombre de canaux
1
Degré de pollution
2
Nombre d'unité par paquet
1
Qc unité
1
