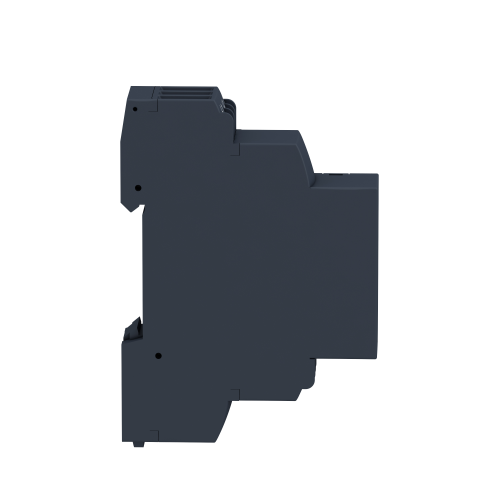

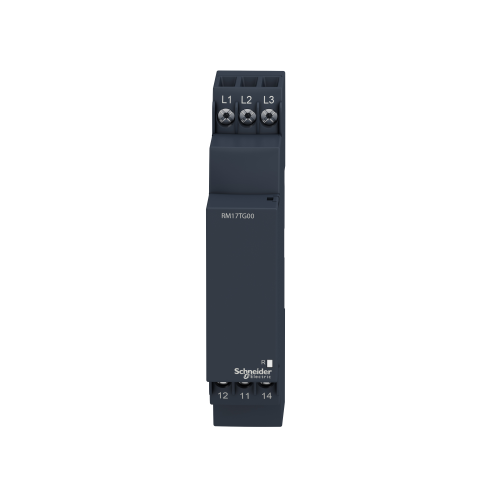

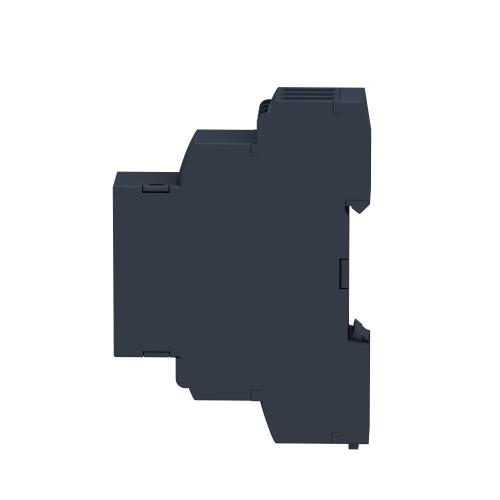

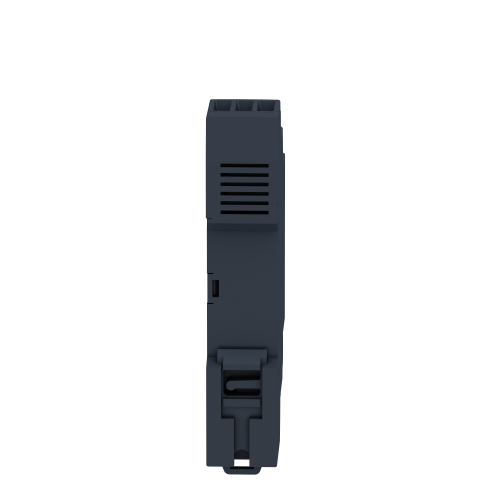

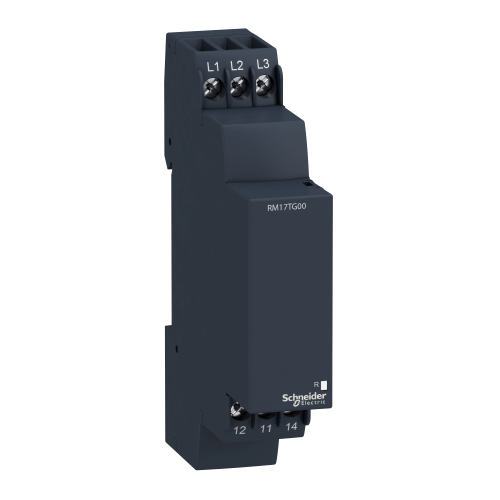

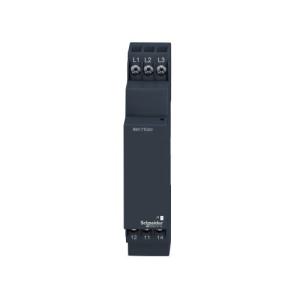

Code article : SCHRM17TG00
Code EAN :
Désignation : R PHAS ORDR ABSEN TRI 480
Harmony control - relais de contrôle 3 phases - ordre et abs
ence de phase - triphasé - 208-480VAC - RM17TG - largeur : 1
7,5mm - IP20 (bornes), IP30 (gaine) - capacité de commutatio
n : 1250 VA - sans temporisation
Site fournisseur
 Spécificités article
IpIP20 se conformer à CEI 60529 (bornes)IP30 se conformer à CEI 60529 (gaine)
Poids4,715ákg
Type3-phase control relay
Mode de raccordementBornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,
Compatibilité électromagnétiqueNorme d'émission pour environnements industriels se conformer à EN/IEC 61000-6-4Norme sur
Catégorie d'emploiAC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à I
Tenue aux vibrations0,35 mm (f= 5à57,6áHz) se conformer à CEI 60068-2-61 gn (f= 57,6à150áHz) se conformer à CE
Résistance d'isolement> 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664
Directive rohs ueConformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Règlement européen73/23/CEE - directive basse tension89/336/CEE - compatibilité électromagnétique
Paramètres surveillés par le relaisSéquence de phasesPhase failure detection (2 or more phase cut)
Support de montageRail DIN symétrique 35 mm se conformer à EN/CEI 60715
Tenue aux chocs mécaniques15 gn pour 11áms se conformer à CEI 60255-21-1
Humidité relative95á% à 55á°C se conformer à CEI 60068-2-30
Vitesse de commande<= 360 opérations/heure pleine charge
Couple de serrage0,6à1áN.m se conformer à CEI 60947-1
Position de montageToutes positions sans déclassement
Données de fiabilité de la sécuritéMTTFd = 924,6 annéesB10d = 850000
Profil environnementalProfil environnemental du Produit
(ui) tension d'isolement400áV se conformer à CEI 60664-1
Temps de réponse<= 130 ms (en cas d'un défaut)
Catégorie de surtensionIII se conformer à CEI 60664-1
Régulation rohs chineDéclaration RoHS pour la Chine
Signalisation localepourrelais allumé LED (jaune)
Degré de pollution3 se conformer à CEI 60664-1
Application spécifique du produitPour alimentation triphasée
Matière du boîtierPlastique auto-extinguible
Profil de circularitéInformations de fin de vie
Puissance consommée en va0à22áVA à 400 V CA 50 Hz
Gamme de produitsHarmony Control Relays
Plage de mesure208...480 V tension CA
Statut environnemental de l'offreProduit Green Premium
Fréquence circuit de commande50...60 Hz +/- 10 %
Tension d'essai diélectrique2ákV CA 50 Hz, 1 mn
Type de relaisRelaisde contrôle
Fréquence d'alimentation50/60 Hz +/- 10 %
Certifications du produitC-TickGLCSAULGOST
Régulation reachDéclaration REACh
Tension de coupure maximale250áV CA250áV CC
Plage de tension du circuit de commande- 12 % + 10 % Un
Courant commuté minimum10ámA à 5 V CC
Endurance mécanique30000000ácycle
NormesEN/CEI 60255-1
Limites de la tension d'alimentation183à528áV CA
Limites de tension de mesure183à528áV CA
Endurance électrique100000ácycle
Tension et type de circuit de commande208...480 V
Plage d'utilisation en tension183...528 V
Finition du raccordement électriqueborne à vis
Seuil de détection de tension< 100 V CA
Température ambiante de stockage-40à70á°C
Température de fonctionnement-20à50á°C
Poids de l'emballage 381,828ákg
Capacité de commutation en va1250áVA
Largeur17,5ámm
Garantie18 mois
Nom du relaisRM17TG
Delay at power up650áms
Hauteur de l'emballage 12,7ácm
Largeur de l'emballage 17,8ácm
Longueur de l'emballage 19,5ácm
Description des contacts1áF/O
Contacts de sortie1áF/O
Hauteur de l'emballage 215ácm
Largeur de l'emballage 230ácm
Longueur de l'emballage 240ácm
Hauteur de l'emballage 377ácm
Largeur de l'emballage 380ácm
Longueur de l'emballage 360ácm
Plage de mesure de la tension (v)183,0
Tension d'alimentation de courant nominal us à ca 50áhz (v)208,0
Tension d'alimentation de courant nominal us à ca 60 hz (v)480,0
Onde de choc non-dissipative4ákV
Largeur (mm)17,5
Hauteur (mm)90,0
Profondeur (mm)72,0
Courant de sortie nominal5áA
Type d'emballage 1PCE
Type d'emballage 2S02
Type d'emballage 3P06
Nb produits dans l'emballage 3768
Sans mercureOui
Information sur les exemptions rohsOui
Fonction surveillance d'ordre de phaseOui
Fonction détection d'erreurs de phaseOui
Nombre de contacts en tant que contacts à ouverture0,0
Nombre de contacts en tant que contacts à fermeture0,0
Nombre de contacts en tant qu'inverseurs1,0
MarquageCE
Nb produits dans l'emballage 248
Type de tension d'actionnementAC
Qc carton48
QctPF
Nombre d'unité par paquet1
Qc unité1
