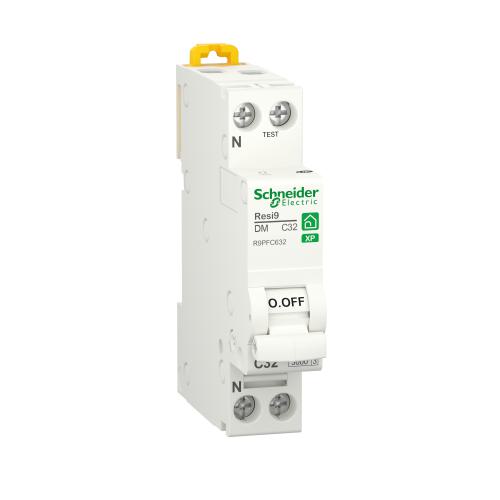

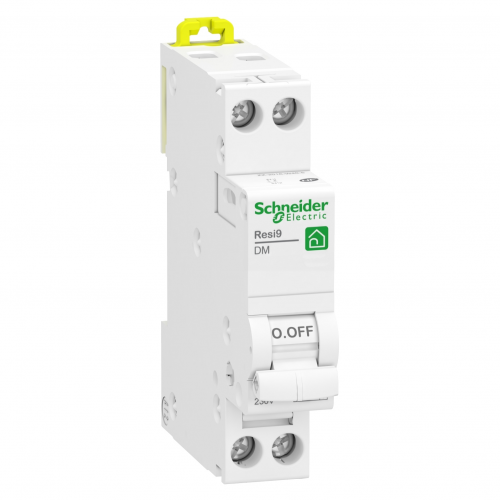

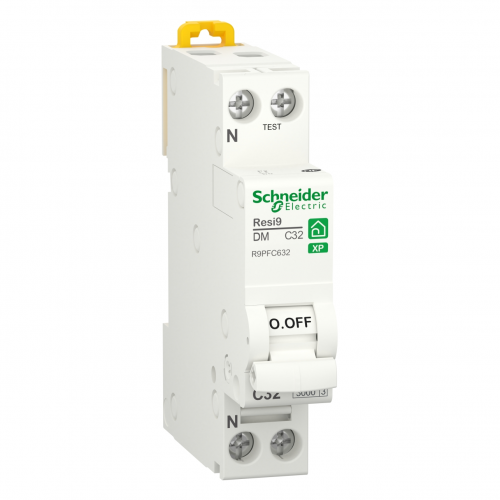

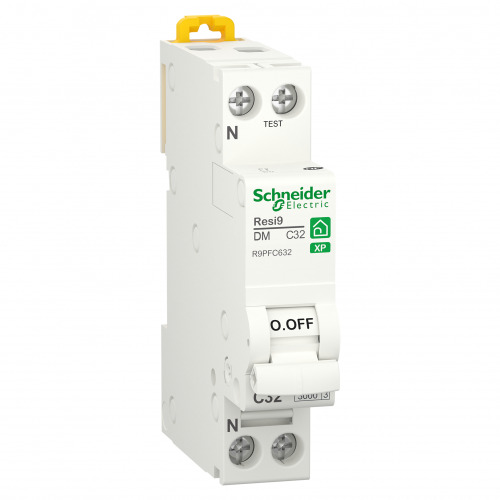

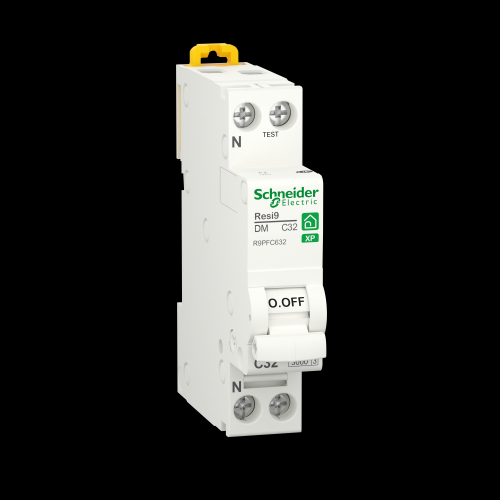

Disjoncteur XP 1P+N 32A C Disjoncteur XP 1P+N 32A C
Disjoncteur XP 1P+N 32A C Disjoncteur XP 1P+N 32A C
Disjoncteur XP 1P+N 32A C Disjoncteur XP 1P+N 32A C
Disjoncteur XP 1P+N 32A C Disjoncteur XP 1P+N 32A C
Disjoncteur XP 1P+N 32A C Disjoncteur XP 1P+N 32A C
Disjoncteur XP 1P+N 32A C Disjoncteur XP 1P+N 32A C

Code article : SCHR9PFC632
Code EAN : 3606481160553
Désignation : Disjoncteur XP 1P+N 32A C
Resi9 - disjoncteur peignable - 1P + N - 32 A - Courbe C - L
argeur : 2 pas de 9 mm - blanc RAL 9003 - CE - NF - Icn 3000
A à 230 V CA 50 Hz selon EN/IEC 60898-1 - Classe de limitat
ion : 3 selon EN/IEC 60898-1
Site fournisseur
 Spécificités article
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Mode de raccordementBorne du type à cage (haut ou bas) - <= 16 mm² - soupleBorne du type à cage (haut ou bas)
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Pouvoir de coupure3000áA Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
Endurance électrique10000ácycles 230 V CA 50 Hz se conformer à EN/CEI 60898-1
In courant assigné d'emploi32áA à 30á°C se conformer à EN/CEI 60898
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils13ámm pour haut ou bas connexion
Classe de limitation3 se conformer à EN/CEI 60898-1
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Indication de tensionIndication ON/OFF
Régulation reachDéclaration REACh
CouleurBlanc (RAL 9003)
NormesEN/CEI 60898-1
(ue) tension assignée d'emploi230 V CA 50 Hz
Limite de déclenchement magnétique5...10 x In CA
Mode d'installationEncliquetable
ApplicationDistribution
Humidité relative95á% à 55á°C
Nom du produitResi9 XP DM
Type de commandePar maneton
Endurance mécanique20000ácycle
Température de fonctionnement-25à40á°C
Température ambiante de stockage-40à80á°C
Support de montageRail DIN
Poids de l'emballage 2157,4ákg
Poids de l'emballage 31,474ákg
Garantie18 mois
Description des pôles1P + N
Position du pôle neutreGauche
Hauteur de l'emballage 11,8ácm
Largeur de l'emballage 17,5ácm
Longueur de l'emballage 18,5ácm
Longueur de l'emballage 2120ácm
GammeResi9
Fréquence du réseau50 Hz
(ui) tension d'isolement500áV
Hauteur82ámm
Largeur18ámm
Profondeur76ámm
Poids de l'emballage (kg)119ág
Hauteur de l'emballage 250ácm
Largeur de l'emballage 280ácm
Longueur de l'emballage 323ácm
Tension assignée (ue) (v)230,0
Tension d'isolement assignée (ui) (v)500,0
(uimp) tension assignée de tenue aux chocs4ákV
Nb produits dans l'emballage 21152
Hauteur de l'emballage 39ácm
Largeur de l'emballage 38ácm
Profondeur d'encastrement (mm)44,0
Calibre/courant nominal assigné (in) (a)32,0
Fréquence (hz)50,0
Indice de protection (ip)IP20
Section de raccordement cable rigide (mm²)16,0
Température ambiante en fonctionnement (°c)40,0
Type d'emballage 1PCE
Type d'emballage 2P12
Type d'emballage 3BB1
Sans mercureOui
Information sur les exemptions rohsOui
Classe de limitation d'énergie (i²t)3,0
Catégorie de surtension3,0
Degré de pollution2,0
Largeur en nombre de modules1,0
Nombre de pôles protégés1,0
Pôle neutre sectionné simultanémentOui
Section de raccordement cable souple (mm²)1,0
Nombre de pôles (total)2,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)3,0
Tension assignée de tenue aux chocs (uimp) (kv)4,0
Qc carton144
Type de réseauCA
Certifications du produitCE
Labels qualitéNF
Nb produits dans l'emballage 312
Type de tensionAC
Qc boite12
QctPF
Nombre de pôles protégés1
Courbe de déclenchementC
Pas de 9 mm2
Nombre d'unité par paquet1
Caractéristique de déclenchement (type/courbe)C
Qc unité1
