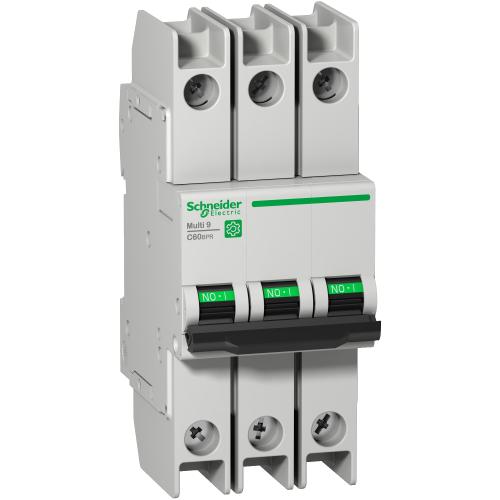

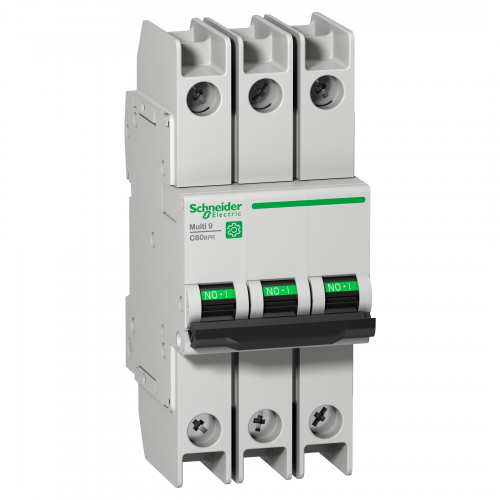

Multi 9 C60 3P D 30A MCB Multi 9 C60 3P D 30A MCB
Multi 9 C60 3P D 30A MCB Multi 9 C60 3P D 30A MCB
Multi 9 C60 3P D 30A MCB Multi 9 C60 3P D 30A MCB
Multi 9 C60 3P D 30A MCB Multi 9 C60 3P D 30A MCB

Code article : SCHM9F53330
Code EAN : 3606481171504
Désignation : Multi 9 C60 3P D 30A MCB
Ce disjoncteur Multi 9 C60BPR de calibre 30A 3 poles Courbe
D  a des bornes de raccordement à cosses conforme à l'UL489,
à l'IEC 60947-2 ainsi qu'a la norme CCC. Il a un pouvoir de
Coupure de 10kA en 480Y/277VAC.
Site fournisseur
 Spécificités article
CouleurGris
CourbeD
GammeMulti 9 C60
Garantie18 mois
Hauteur127ámm
Intensité (a)30áA à 25á°C se conformer à EN/CEI 60947-2
IpIP20
Poids1,831ákg
Section cable rigide (mm²)25
Section câble souple (mm²)16
TypeDisjoncteur miniature
Pouvoir de coupure6ákA Icu à 440 V CA se conformer à EN/CEI 60947-210ákA Icu à 415 V CA se conformer à EN/CE
(ics) pouvoir assigné de coupure de service en court-circuit4,5ákA 75á% se conformer à EN/CEI 60947-2 - 440 V CA7,5ákA 75á% se conformer à EN/CEI 6094
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
(ue) tension assignée d'emploi240 V CA 50/60 Hz415 V CA 50/60 Hz440 V CA 50/60 Hz
NormesEN/CEI 60947-2GB 14048.2UL 489CSA C22.2 No 5
(ui) tension d'isolement500áV CA se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Mode de raccordementBorne à anneau (haut ou bas)
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Limite de déclenchement magnétique12 x In +/- 20 % CA
Indication de tensionIndication ON/OFF
Couple de serrage2áN.m haut ou bas
Régulation reachDéclaration REACh
Mode d'installationEncliquetable
ApplicationDistribution
Prévision de verrouillageCadenassable
Humidité relative95á% à 55á°C
Certifications du produitCEICCCCSAUL
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Température de fonctionnement-30à70á°C
Température ambiante de stockage-40à80á°C
Poids de l'emballage 316,323ákg
Support de montageRail DIN
Altitude de fonctionnement0à2000 m
Longueur de l'emballage 112,7ácm
Hauteur de l'emballage 15,4ácm
Largeur de l'emballage 17,5ácm
Largeur54ámm
Profondeur72ámm
Hauteur de l'emballage 222ácm
Longueur de l'emballage 213ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Tension assignée (ue) (v)277,0
Tension d'isolement assignée (ui) (v)500,0
Largeur de l'emballage 28ácm
Profondeur d'encastrement (mm)48,0
Fréquence (hz)60,0
Température ambiante en fonctionnement (°c)70,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)20,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Sans mercureOui
Information sur les exemptions rohsOui
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules6,0
Nombre de pôles protégés3,0
Pôle neutre sectionné simultanémentOui
Produits auxiliaires associablesOui
Nombre de pôles (total)3,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Description des pôles3P
Type de réseauCA
Nb produits dans l'emballage 332
Type de tensionAC
Qc carton32
QctCT
Nombre de pôles protégés3
Pas de 9 mm6
Nombre d'unité par paquet1
Nb produits dans l'emballage 24
Qc unité1
Qc boite4
