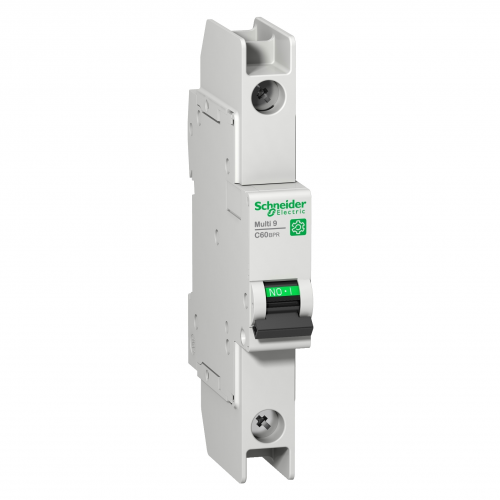

Multi 9 C60 1P D 1A MCB Multi 9 C60 1P D 1A MCB
Multi 9 C60 1P D 1A MCB Multi 9 C60 1P D 1A MCB
Multi 9 C60 1P D 1A MCB Multi 9 C60 1P D 1A MCB

Code article : SCHM9F53101
Code EAN : 3606481171290
Désignation : Multi 9 C60 1P D 1A MCB
Site fournisseur
 Spécificités article
CouleurGris
Hauteur127ámm
Pouvoir de coupure3ákA Icu à 415 V CA se conformer à EN/CEI 60947-210ákA Icu à 240 V CA se conformer à EN/CE
(ics) pouvoir assigné de coupure de service en court-circuit2,25ákA 75á% se conformer à EN/CEI 60947-2 - 415 V CA7,5ákA 75á% se conformer à EN/CEI 609
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
NormesEN/CEI 60947-2GB 14048.2UL 489CSA C22.2 No 5
In courant assigné d'emploi1áA à 25á°C se conformer à EN/CEI 60947-2
(ue) tension assignée d'emploi240 V CA 50/60 Hz415 V CA 50/60 Hz60 V CC
Limite de déclenchement magnétique12 x In +/- 20 % CA17 x In +/- 20 % CC
(ui) tension d'isolement500áV CA se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Mode de raccordementBorne à anneau (haut ou bas)
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Indication de tensionIndication ON/OFF
Couple de serrage2áN.m haut ou bas
Régulation reachDéclaration REACh
Mode d'installationEncliquetable
ApplicationDistribution
Prévision de verrouillageCadenassable
Humidité relative95á% à 55á°C
Nom du produitMulti 9 C60
Certifications du produitCEICCCCSAUL
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Température de fonctionnement-30à70á°C
Température ambiante de stockage-40à80á°C
Support de montageRail DIN
Altitude de fonctionnement0à2000 m
Poids de l'emballage 21,888ákg
GammeMulti 9
Longueur de l'emballage 112,7ácm
Longueur de l'emballage 213,2ácm
Poids de l'emballage 315,6ákg
Garantie18 mois
Nom de l'appareilC60BPR
Hauteur de l'emballage 11,8ácm
Largeur de l'emballage 17,5ácm
Largeur18ámm
Profondeur72ámm
Poids de l'emballage (kg)145ág
Largeur de l'emballage 222ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Type de tensionAC/DC
Tension assignée (ue) (v)277,0
Tension d'isolement assignée (ui) (v)500,0
Température ambiante en fonctionnement (°c)-30,0
Type de réseauCACC
Hauteur de l'emballage 28ácm
Profondeur d'encastrement (mm)48,0
Fréquence (hz)50,0
Indice de protection (ip)IP20
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)10,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Sans mercureOui
Information sur les exemptions rohsOui
Calibre/courant nominal assigné (in) (a)1,0
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules2,0
Nombre de pôles protégés1,0
Pôle neutre sectionné simultanémentOui
Section de raccordement cable rigide (mm²)1,0
Section de raccordement cable souple (mm²)1,0
Produits auxiliaires associablesOui
Nombre de pôles (total)1,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)3,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Description des pôles1P
Nb produits dans l'emballage 212
Nb produits dans l'emballage 396
Qc boite12
Qc carton96
QctCT
Nombre de pôles protégés1
Courbe de déclenchementD
Pas de 9 mm2
Nombre d'unité par paquet1
Caractéristique de déclenchement (type/courbe)D
Qc unité1
