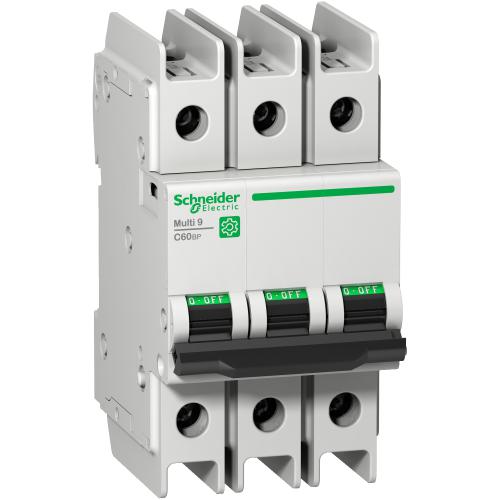

Multi 9 C60 3P C 50A MCB Multi 9 C60 3P C 50A MCB
Multi 9 C60 3P C 50A MCB Multi 9 C60 3P C 50A MCB

Code article : SCHM9F42350
Code EAN : 3606481169877
Désignation : Multi 9 C60 3P C 50A MCB
Ce disjoncteur Multi 9 C60BP de calibre 50A 3 Poles Courbe C
  a des bornes de raccordement à cables conforme à l'UL489,
à l'IEC 60947-2 ainsi qu'a la norme CCC. Il a un pouvoir de
Coupure de 10kA en 240VAC.
Site fournisseur
 Spécificités article
CouleurGris
CourbeC
GammeMulti 9 C60
Garantie18 mois
Hauteur103ámm
Intensité (a)50áA à 25á°C se conformer à EN/CEI 60947-2
IpIP20
Poids15,247ákg
Section cable rigide (mm²)35
Section câble souple (mm²)25
TypeDisjoncteur miniature
Pouvoir de coupure6ákA Icu à 440 V CA se conformer à EN/CEI 60947-210ákA Icu à 415 V CA se conformer à EN/CE
(ics) pouvoir assigné de coupure de service en court-circuit4,5ákA 75á% se conformer à EN/CEI 60947-2 - 440 V CA7,5ákA 75á% se conformer à EN/CEI 6094
Mode de raccordementBorne du type à cage (haut ou bas)1à35ámm² (AWG 18...AWG 2) - rigideBorne du type à cage (
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
(ue) tension assignée d'emploi240 V CA 50/60 Hz415 V CA 50/60 Hz440 V CA 50/60 Hz
NormesEN/CEI 60947-2GB 14048.2UL 489CSA C22.2 No 5
(ui) tension d'isolement500áV CA se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Limite de déclenchement magnétique8,5 x In +/- 20 % CA
Couple de serrage3,5áN.m haut ou bas
Indication de tensionIndication ON/OFF
Régulation reachDéclaration REACh
Mode d'installationEncliquetable
ApplicationDistribution
Prévision de verrouillageCadenassable
Humidité relative95á% à 55á°C
Certifications du produitCEICCCCSAUL
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Température de fonctionnement-30à70á°C
Température ambiante de stockage-40à80á°C
Support de montageRail DIN
Altitude de fonctionnement0à2000 m
Longueur de l'emballage 110,3ácm
Poids de l'emballage 31,64ákg
Hauteur de l'emballage 15,4ácm
Largeur de l'emballage 17,5ácm
Largeur54ámm
Profondeur72ámm
Hauteur de l'emballage 230ácm
Largeur de l'emballage 230ácm
Longueur de l'emballage 240ácm
Hauteur de l'emballage 311ácm
Longueur de l'emballage 322ácm
Tension assignée (ue) (v)240,0
Tension d'isolement assignée (ui) (v)500,0
Largeur de l'emballage 38ácm
Profondeur d'encastrement (mm)48,0
Fréquence (hz)60,0
Température ambiante en fonctionnement (°c)70,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)20,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2S03
Type d'emballage 3BB1
Sans mercureOui
Information sur les exemptions rohsOui
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules6,0
Nombre de pôles protégés3,0
Pôle neutre sectionné simultanémentOui
Produits auxiliaires associablesOui
Nombre de pôles (total)3,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Description des pôles3P
Type de réseauCA
Nb produits dans l'emballage 236
Type de tensionAC
Qc carton36
QctCT
Nombre de pôles protégés3
Pas de 9 mm6
Nombre d'unité par paquet1
Nb produits dans l'emballage 34
Qc unité1
Qc boite4
