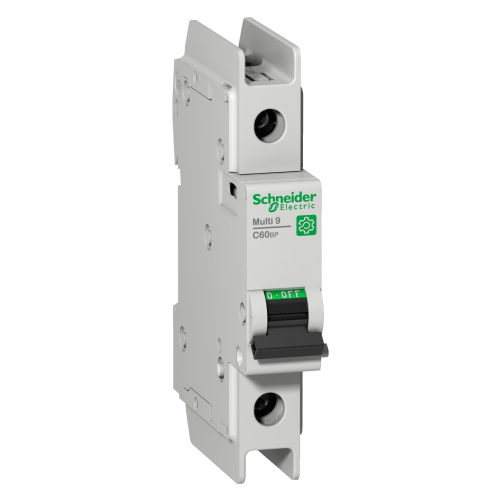

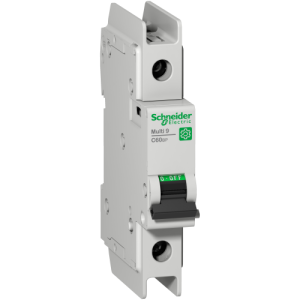

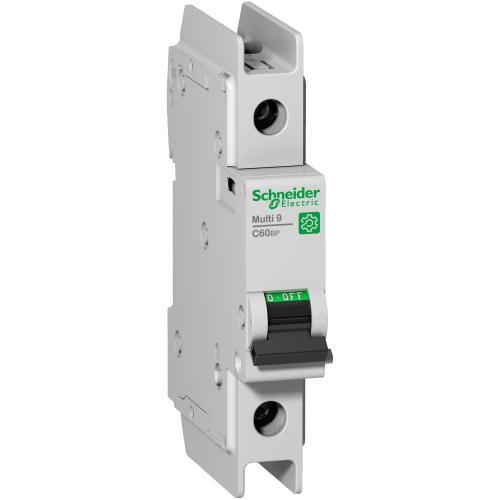

Multi 9 C60 1P C 3A MCB Multi 9 C60 1P C 3A MCB
Multi 9 C60 1P C 3A MCB Multi 9 C60 1P C 3A MCB
Multi 9 C60 1P C 3A MCB Multi 9 C60 1P C 3A MCB
Multi 9 C60 1P C 3A MCB Multi 9 C60 1P C 3A MCB

Code article : SCHM9F42103
Code EAN : 3606481169655
Désignation : Multi 9 C60 1P C 3A MCB
Ce disjoncteur Multi 9 C60BP de calibre 3A 1Pole Courbe C  a
des bornes de raccordement à cables conforme à l'UL489, à l
'IEC 60947-2 ainsi qu'a la norme CCC. Il a un pouvoir de Cou
pure de 10kA en 480Y/277VAC.
Site fournisseur
 Spécificités article
CouleurGris
Hauteur103ámm
Pouvoir de coupure3ákA Icu à 415 V CA se conformer à EN/CEI 60947-210ákA Icu à 240 V CA se conformer à EN/CE
(ics) pouvoir assigné de coupure de service en court-circuit2,25ákA 75á% se conformer à EN/CEI 60947-2 - 415 V CA7,5ákA 75á% se conformer à EN/CEI 609
Mode de raccordementBorne du type à cage (haut ou bas)1à25ámm² (AWG 18 à AWG 8) - rigideBorne du type à cage (
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
NormesEN/CEI 60947-2GB 14048.2UL 489CSA C22.2 No 5
In courant assigné d'emploi3áA à 25á°C se conformer à EN/CEI 60947-2
(ue) tension assignée d'emploi240 V CA 50/60 Hz415 V CA 50/60 Hz60 V CC
Limite de déclenchement magnétique8,5 x In +/- 20 % CA12 x In +/- 20 % CC
(ui) tension d'isolement500áV CA se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Couple de serrage2,5áN.m haut ou bas
Indication de tensionIndication ON/OFF
Régulation reachDéclaration REACh
Mode d'installationEncliquetable
ApplicationDistribution
Prévision de verrouillageCadenassable
Humidité relative95á% à 55á°C
Nom du produitMulti 9 C60
Certifications du produitCEICCCCSAUL
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Température de fonctionnement-30à70á°C
Température ambiante de stockage-40à80á°C
Poids de l'emballage 214,212ákg
Support de montageRail DIN
Altitude de fonctionnement0à2000 m
Poids de l'emballage 31,525ákg
GammeMulti 9
Longueur de l'emballage 110,3ácm
Garantie18 mois
Hauteur de l'emballage 11,8ácm
Largeur de l'emballage 17,2ácm
Nom de l'appareilC60BP
Largeur18ámm
Profondeur72ámm
Poids de l'emballage (kg)121ág
Hauteur de l'emballage 230ácm
Largeur de l'emballage 230ácm
Longueur de l'emballage 240ácm
Hauteur de l'emballage 311ácm
Longueur de l'emballage 322ácm
Type de tensionAC/DC
Tension assignée (ue) (v)277,0
Tension d'isolement assignée (ui) (v)500,0
Température ambiante en fonctionnement (°c)-30,0
Type de réseauCACC
Largeur de l'emballage 38ácm
Profondeur d'encastrement (mm)48,0
Fréquence (hz)50,0
Indice de protection (ip)IP20
Section de raccordement cable rigide (mm²)25,0
Section de raccordement cable souple (mm²)16,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)10,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2S03
Nb produits dans l'emballage 2108
Type d'emballage 3BB1
Sans mercureOui
Information sur les exemptions rohsOui
Calibre/courant nominal assigné (in) (a)3,0
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules2,0
Nombre de pôles protégés1,0
Pôle neutre sectionné simultanémentOui
Produits auxiliaires associablesOui
Nombre de pôles (total)1,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)3,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Qc carton108
Description des pôles1P
Nb produits dans l'emballage 312
Qc boite12
QctCT
Nombre de pôles protégés1
Courbe de déclenchementC
Pas de 9 mm2
Nombre d'unité par paquet1
Caractéristique de déclenchement (type/courbe)C
Qc unité1
