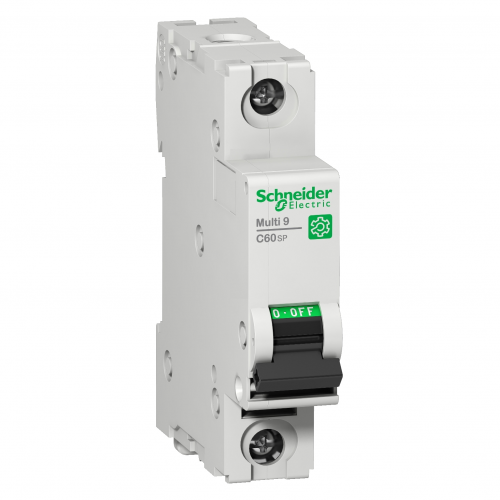

Multi 9 C60 1P D 3A MCB Multi 9 C60 1P D 3A MCB
Multi 9 C60 1P D 3A MCB Multi 9 C60 1P D 3A MCB
Multi 9 C60 1P D 3A MCB Multi 9 C60 1P D 3A MCB
Multi 9 C60 1P D 3A MCB Multi 9 C60 1P D 3A MCB

Code article : SCHM9F23103
Code EAN : 3606481168863
Désignation : Multi 9 C60 1P D 3A MCB
Multi 9 - disjoncteur C60 - 1P - UL 1077 - Courbe D - 3 A -
PdC 10kA 277VCA | 10kA 65VCC | 14kA 120VCA | 14kA 240VCA UL
1077 - 2 pas de 9 mm - cadenassable - Coupure pleinement app
arente - Aptitude au sectionnement - gris
Site fournisseur
 Spécificités article
Nom du produitMulti 9 C60
Fonction produitDisjoncteur miniature
Nom de l'appareilC60SP
Fonction de lÆappareilDistribution
Description des pôles1P
Nombre de pôles protégés1
In courant assigné d'emploi3áA à 25á°C se conformer à EN/CEI 60947-2
Type de réseauCCCA
Type de déclencheurThermique-magnétique
Courbe de déclenchementD
Pouvoir de coupure10ákA AIR à 277 V CA se conformer à UL 107714ákA AIR à 240 V CA se conformer à UL 107714ák
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
NormesEN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235
Certifications du produitCEICCCURCSA
(ue) tension assignée d'emploi240 V CA 50/60 Hz415 V CA 50/60 Hz60 V CC
Limite de déclenchement magnétique12 x In +/- 20 % CA17 x In +/- 20 % CC
(ics) pouvoir assigné de coupure de service en court-circuit2,25ákA 75á% se conformer à EN/CEI 60947-2 - 415 V CA7,5ákA 75á% se conformer à EN/CEI 609
(ui) tension d'isolement500áV CA se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN/CEI 60947-2
Coupure pleinement apparenteOui
Type de commandePar maneton
Signalisation localeIndication ON/OFF
Mode d'installationEncliquetable
Support de montageRail DIN
Pas de 9 mm2
Hauteur81ámm
Largeur18ámm
Profondeur72ámm
CouleurGris
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Prévision de verrouillageCadenassable
Mode de raccordementBorne du type à cage (haut ou bas)1à25ámm² (AWG 18 à AWG 8) - rigideBorne du type à cage (
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Couple de serrage2,5áN.m haut ou bas
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution3 se conformer à EN/CEI 60947-2
Tropicalisation2 se conformer à IEC 60068-1
Humidité relative95á% à 55á°C
Altitude de fonctionnement0à2000 m
Température de fonctionnement-30à70á°C
Température ambiante pour le stockage-40à80á°C
Statut environnemental de l'offreProduit Green Premium
Régulation reachDéclaration REACh
Directive rohs ueConforme Déclaration RoHS UE
Sans mercureOui
Information sur les exemptions rohsOui
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Profil environnementalProfil environnemental du Produit
DeeeSur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole
Garantie18 mois
Hauteur (mm)300
Largeur (mm)400
Profondeur (mm)300
Poids (g)17467
Ean43606481168861
