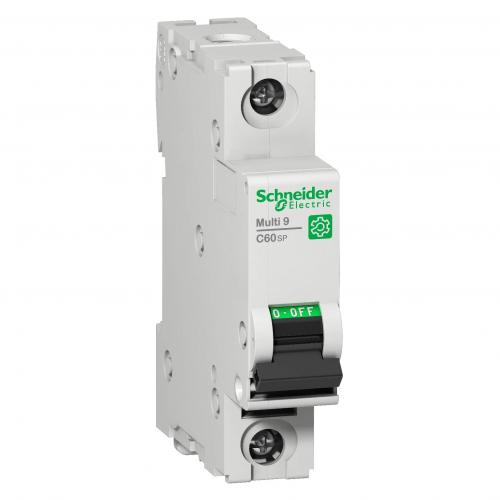

Multi 9 C60 1P C 45A MCB Multi 9 C60 1P C 45A MCB
Multi 9 C60 1P C 45A MCB Multi 9 C60 1P C 45A MCB
Multi 9 C60 1P C 45A MCB Multi 9 C60 1P C 45A MCB
Multi 9 C60 1P C 45A MCB Multi 9 C60 1P C 45A MCB

Code article : SCHM9F22145
Code EAN : 3606481168139
Désignation : Multi 9 C60 1P C 45A MCB
Multi 9 - disjoncteur C60 - 1P - UL 1077 - Courbe C - 45 A -
PdC 10kA 120VCA | 10kA 240VCA | 10kA 65VCC | 5kA 277VCA UL
1077 - 2 pas de 9 mm - cadenassable - Coupure pleinement app
arente - Aptitude au sectionnement - gris
Site fournisseur
 Spécificités article
CouleurGris
Hauteur81ámm
Pouvoir de coupure10ákA AIR à 65 V CC se conformer à UL 107710ákA AIR à 65 V CC se conformer à CSA C22.2 No
(ics) pouvoir assigné de coupure de service en court-circuit2,25ákA 75á% se conformer à EN/CEI 60947-2 - 415 V CA7,5ákA 75á% se conformer à EN/CEI 609
Mode de raccordementBorne du type à cage (haut ou bas)1à35ámm² (AWG 18...AWG 2) - rigideBorne du type à cage (
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
NormesEN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235
In courant assigné d'emploi45áA à 25á°C se conformer à EN/CEI 60947-2
(ue) tension assignée d'emploi240 V CA 50/60 Hz415 V CA 50/60 Hz60 V CC
Limite de déclenchement magnétique8,5 x In +/- 20 % CA12 x In +/- 20 % CC
(ui) tension d'isolement500áV CA se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Couple de serrage3,5áN.m haut ou bas
Indication de tensionIndication ON/OFF
Régulation reachDéclaration REACh
Mode d'installationEncliquetable
ApplicationDistribution
Prévision de verrouillageCadenassable
Humidité relative95á% à 55á°C
Nom du produitMulti 9 C60
Certifications du produitCEICCCURCSA
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Température de fonctionnement-30à70á°C
Température ambiante de stockage-40à80á°C
Poids de l'emballage 318,715ákg
Support de montageRail DIN
Altitude de fonctionnement0à2000 m
Poids de l'emballage 21,519ákg
GammeMulti 9
Garantie18 mois
Hauteur de l'emballage 11,8ácm
Largeur de l'emballage 17,5ácm
Longueur de l'emballage 18,5ácm
Nom de l'appareilC60SP
Largeur18ámm
Profondeur72ámm
Poids de l'emballage (kg)121ág
Largeur de l'emballage 223ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Type de tensionAC/DC
Tension assignée (ue) (v)277,0
Tension d'isolement assignée (ui) (v)500,0
Température ambiante en fonctionnement (°c)-30,0
Type de réseauCACC
Hauteur de l'emballage 28ácm
Longueur de l'emballage 29ácm
Profondeur d'encastrement (mm)44,0
Calibre/courant nominal assigné (in) (a)45,0
Fréquence (hz)60,0
Indice de protection (ip)IP20
Section de raccordement cable rigide (mm²)35,0
Section de raccordement cable souple (mm²)25,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)10,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Nb produits dans l'emballage 3144
Sans mercureOui
Information sur les exemptions rohsOui
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules2,0
Nombre de pôles protégés1,0
Pôle neutre sectionné simultanémentOui
Produits auxiliaires associablesOui
Nombre de pôles (total)1,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)3,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Qc carton144
Description des pôles1P
Nb produits dans l'emballage 212
Qc boite12
QctCT
Nombre de pôles protégés1
Courbe de déclenchementC
Pas de 9 mm2
Nombre d'unité par paquet1
Caractéristique de déclenchement (type/courbe)C
Qc unité1
