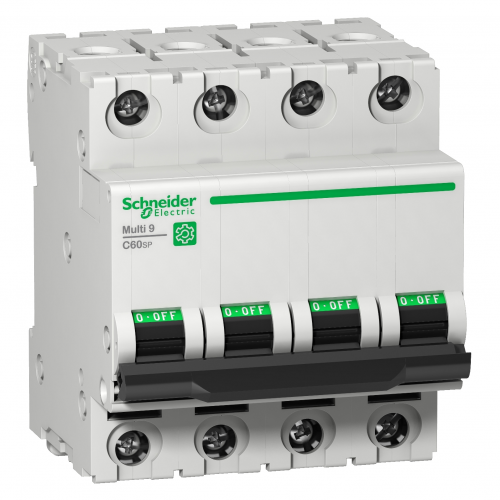

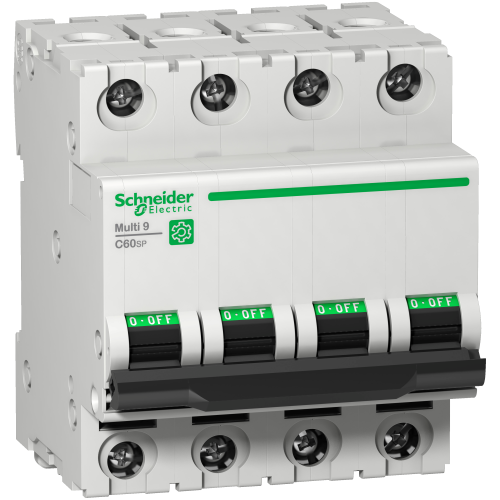

Multi 9 C60 4P B 20A MCB Multi 9 C60 4P B 20A MCB
Multi 9 C60 4P B 20A MCB Multi 9 C60 4P B 20A MCB
Multi 9 C60 4P B 20A MCB Multi 9 C60 4P B 20A MCB

Code article : SCHM9F21420
Code EAN : 3606481168047
Désignation : Multi 9 C60 4P B 20A MCB
Multi 9 - disjoncteur C60 - 4P - UL 1077 - Courbe B - 20 A -
PdC 10kA 480Y/277VCA | 14kA 240VCA UL 1077 - 8 pas de 9 mm
- cadenassable - Coupure pleinement apparente - Aptitude au
sectionnement - gris
Site fournisseur
 Spécificités article
Nom du produitMulti 9 C60
Fonction produitDisjoncteur miniature
Nom de l'appareilC60SP
Fonction de lÆappareilDistribution
Description des pôles4P
Nombre de pôles protégés4
In courant assigné d'emploi20áA à 25á°C se conformer à EN/CEI 60947-2
Type de réseauCA
Type de déclencheurThermique-magnétique
Courbe de déclenchementB
Pouvoir de coupure14ákA AIR à 240 V CA se conformer à UL 107714ákA AIR à 240 V CA se conformer à CSA C22.2 N
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
NormesEN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235
Certifications du produitCEICCCURCSA
(ue) tension assignée d'emploi240 V CA 50/60 Hz415 V CA 50/60 Hz440 V CA 50/60 Hz
Limite de déclenchement magnétique4 x In +/- 20 % CA
(ics) pouvoir assigné de coupure de service en court-circuit4,5ákA 75á% se conformer à EN/CEI 60947-2 - 440 V CA7,5ákA 75á% se conformer à EN/CEI 6094
(ui) tension d'isolement500áV CA se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN/CEI 60947-2
Coupure pleinement apparenteOui
Type de commandePar maneton
Signalisation localeIndication ON/OFF
Mode d'installationEncliquetable
Support de montageRail DIN
Pas de 9 mm8
Hauteur81ámm
Largeur72ámm
Profondeur72ámm
CouleurGris
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Prévision de verrouillageCadenassable
Mode de raccordementBorne du type à cage (haut ou bas)1à25ámm² (AWG 18 à AWG 8) - rigideBorne du type à cage (
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Couple de serrage2,5áN.m haut ou bas
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution3 se conformer à EN/CEI 60947-2
Tropicalisation2 se conformer à IEC 60068-1
Humidité relative95á% à 55á°C
Altitude de fonctionnement0à2000 m
Température de fonctionnement-30à70á°C
Température ambiante pour le stockage-40à80á°C
Statut environnemental de l'offreProduit Green Premium
Régulation reachDéclaration REACh
Directive rohs ueConforme Déclaration RoHS UE
Sans mercureOui
Information sur les exemptions rohsOui
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Profil environnementalProfil environnemental du Produit
DeeeSur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole
Garantie18 mois
Hauteur (mm)300
Largeur (mm)400
Profondeur (mm)300
Poids (g)16867
Ean43606481168045
