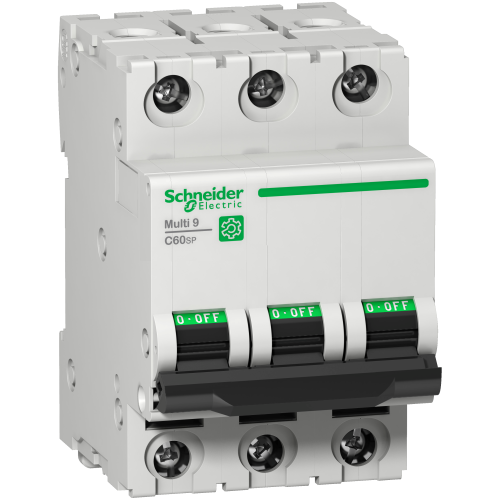

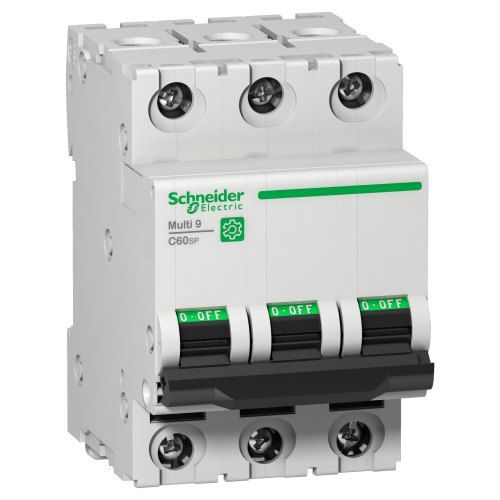

Multi 9 C60 3P B 2A MCB Multi 9 C60 3P B 2A MCB
Multi 9 C60 3P B 2A MCB Multi 9 C60 3P B 2A MCB
Multi 9 C60 3P B 2A MCB Multi 9 C60 3P B 2A MCB

Code article : SCHM9F21302
Code EAN : 3606481167972
Désignation : Multi 9 C60 3P B 2A MCB
Ce disjoncteur Multi 9 C60SP de calibre 2A 3 poles Courbe B
s'utilise dans un large panel d'applications. Idéal pour une
couverture des normes UL1077 - IEC 60947-2 et CCC. Il a un
pouvoir de Coupure de 10kA en 480Y/277V.
Site fournisseur
 Spécificités article
CouleurGris
Hauteur81ámm
Pouvoir de coupure14ákA AIR à 240 V CA se conformer à UL 107714ákA AIR à 240 V CA se conformer à CSA C22.2 N
(ics) pouvoir assigné de coupure de service en court-circuit4,5ákA 75á% se conformer à EN/CEI 60947-2 - 440 V CA7,5ákA 75á% se conformer à EN/CEI 6094
Mode de raccordementBorne du type à cage (haut ou bas)1à25ámm² (AWG 18 à AWG 8) - rigideBorne du type à cage (
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
(ue) tension assignée d'emploi240 V CA 50/60 Hz415 V CA 50/60 Hz440 V CA 50/60 Hz
NormesEN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235
In courant assigné d'emploi2áA à 25á°C se conformer à EN/CEI 60947-2
(ui) tension d'isolement500áV CA se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Couple de serrage2,5áN.m haut ou bas
Limite de déclenchement magnétique4 x In +/- 20 % CA
Indication de tensionIndication ON/OFF
Régulation reachDéclaration REACh
Mode d'installationEncliquetable
ApplicationDistribution
Prévision de verrouillageCadenassable
Humidité relative95á% à 55á°C
Nom du produitMulti 9 C60
Certifications du produitCEICCCURCSA
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Température de fonctionnement-30à70á°C
Température ambiante de stockage-40à80á°C
Poids de l'emballage 318,055ákg
Support de montageRail DIN
Altitude de fonctionnement0à2000 m
Poids de l'emballage 21,464ákg
GammeMulti 9
Garantie18 mois
Hauteur de l'emballage 15,4ácm
Largeur de l'emballage 17,5ácm
Longueur de l'emballage 18,5ácm
Nom de l'appareilC60SP
Largeur54ámm
Profondeur72ámm
Poids de l'emballage (kg)354ág
Longueur de l'emballage 223ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Tension assignée (ue) (v)277,0
Tension d'isolement assignée (ui) (v)500,0
Hauteur de l'emballage 29ácm
Largeur de l'emballage 28ácm
Profondeur d'encastrement (mm)44,0
Fréquence (hz)50,0
Indice de protection (ip)IP20
Section de raccordement cable souple (mm²)16,0
Température ambiante en fonctionnement (°c)70,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)20,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Sans mercureOui
Information sur les exemptions rohsOui
Calibre/courant nominal assigné (in) (a)2,0
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules6,0
Nombre de pôles protégés3,0
Pôle neutre sectionné simultanémentOui
Section de raccordement cable rigide (mm²)1,0
Produits auxiliaires associablesOui
Nombre de pôles (total)3,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Description des pôles3P
Type de réseauCA
Nb produits dans l'emballage 348
Type de tensionAC
Qc carton48
QctCT
Nombre de pôles protégés3
Courbe de déclenchementB
Pas de 9 mm6
Nombre d'unité par paquet1
Nb produits dans l'emballage 24
Caractéristique de déclenchement (type/courbe)B
Qc unité1
Qc boite4
