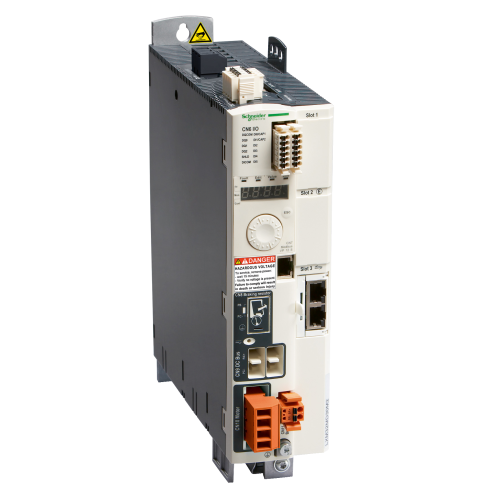

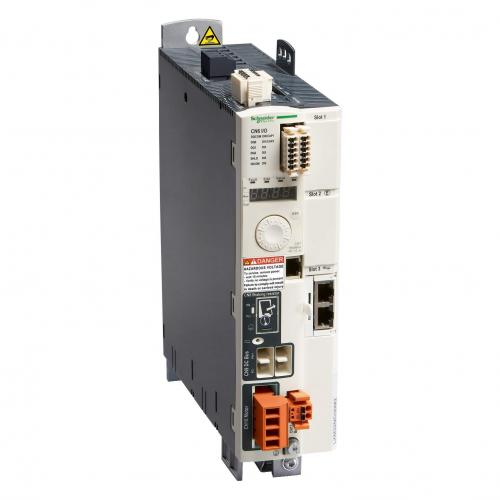

 LXM32S SERVO DRIVE SERCOS  LXM32S SERVO DRIVE SERCOS
 LXM32S SERVO DRIVE SERCOS  LXM32S SERVO DRIVE SERCOS
 LXM32S SERVO DRIVE SERCOS  LXM32S SERVO DRIVE SERCOS
 LXM32S SERVO DRIVE SERCOS  LXM32S SERVO DRIVE SERCOS

Code article : SCHLXM32SD18M2
Code EAN : 3606480694752
Désignation : LXM32S SERVO DRIVE SERCOS
Lexium 32 - servo variateur drive Sercos - monophasé - 115V
à 230V - 18A - pour commande de mouvement - H270mmxL68mmxP23
7mm - fréquence d'alim. : 50/60 Hz - avec filtre CEM - fréqu
ence commut. : 8 kHz - 3 sorties log. - IP20
Site fournisseur
 Spécificités article
Courant de ligne9,9áA, THDI de 74á% à 115 V, avec inductance de ligne externe de 2ámH10,6áA, THDI de 93á%
Logique d'entrée numériquePositif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V se
Directive rohs ueConformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Humidité relativeClasseá3K3 (5áà 85á%) sans condensation se conformer à CEI 60721-3-3
Vitesse de transmission9600, 19200, 38400 bps pour une longueur de bus de 40ám pour Modbus
Type de câbleCâble CEI monobrin (temperature: 50á°C) cuivre 90°C XLPE/EPR
Raccordement électriqueBornier, capacité de serrage: 3 mm², AWG 12 (PA/+, PBI, PBe)
Compatibilité électromagnétiqueTests CEM réalisés se conformer à EN 55011 class A group 1
Logique de sortie numériquePositif ou négatif (DO) se conformer à EN/IEC 61131-2
Durée des rebonds de contact<= 1 ms pour complément de STO_A, complément de STO_B
Tenue aux vibrations1 gn (f= 13à150áHz) se conformer à EN/IEC 60068-2-6
Tenue aux chocs mécaniques15 gn pour 11áms se conformer à EN/IEC 60028-2-27
Temps de réponse<= 5 ms complément de STO_A, complément de STO_B
(us) tension d'alimentation100...120 V - 15...10 %200...240 V - 15...10 %
Etat ledTension dans le servo-variateur 1 LED (rouge)
Type de produit ou équipementServo variateur pour commande de mouvement
Fonction de sécuritéSTO (suppression sûre du couple), intégré
Compatibilité produitServo moteur BMH (70ámm, 1 taille moteur)
Caractéristique d'environnementClasses 3C1 se conformer à CEI 60721-3-3
Commissioning portRS485 multipoint à 2 fils pour Modbus
Temps de réponse de la sortie250 µs (DO) pour numérique sortie(s)
Type d'entrée numériqueCapture (capuchon raccordement(s))
Interface de communicationModbus, intégréSERCOS III, intégré
Niveau de sécuritéSIL 3 se conformer à EN/IEC 61508
Degré de pollution2 se conformer à EN/IEC 61800-5-1
Profil environnementalProfil environnemental du Produit
Puissance nominale0,5ákW à 115 V 8ákHz1ákW à 230 V
Nombre entrées tor2 capture entrée(s) numérique(s)
Fonction de signalisationAffichage des défauts 7 segments
Degré de protection ipIP20 se conformer à EN/IEC 60529
Isolation électriqueEntre alimentation et contrôle
Régulation rohs chineDéclaration RoHS pour la Chine
Type de sortie numériqueLogique sortie(s) (DO)24 V CC
Type de connecteurRJ45 (repère CN7) pour Modbus
Altitude de fonctionnement<= 1000 m sans déclassement
Profil de circularitéInformations de fin de vie
Tension de sortie<= tension d'alimentation
Température de fonctionnement0à50á°C se conformer à UL
Couple de serragePA/+, PBI, PBe: 0,5áN.m
Position de montageVertical +/- 10 degrés
Courant de sortie de crête 3s10áA à 115 V pour 5 s
Statut environnemental de l'offreProduit Green Premium
Tension entrées numériques24 V DC pour capture
Type de refroidissementVentilateur intégré
Fréquence d'alimentation50/60 Hz - 5...5 %
Limites de la tension d'alimentation85à132áV170à264áV
Nombre d'adresses1à247 pour Modbus
Régulation reachDéclaration REACh
NormesEN/IEC 61800-3
Maximum continuous power500áW à 115 V
Courant de sortie permanent6áA à 8ákHz
Fréquence du réseau47,5à63 Hz
Tension de sortie numérique<= 30 V CC
Gamme de produitsLexium 32
Nombre de phases réseauMonophasé
Température ambiante de stockage-25à70á°C
Poids de l'emballage 253,916ákg
Poids de l'emballage (kg)2,482ákg
Poids de l'emballage 35,819ákg
Fréquence du secteur50/60áHz
Filtre cemIntégré
Durée d'échantillonnage0,25áms
Hauteur de l'emballage 110,6ácm
Largeur de l'emballage 127,5ácm
Garantie18 mois
Nom de l'appareilLXM32S
Hauteur270ámm
Profondeur237ámm
Poids1,9ákg
Format du lecteurLivre
Fréquence de commutation8ákHz
Courant différentiel maximum30ámA
Courant de freinage50ámA
Largeur68ámm
Longueur de l'emballage 133ácm
Hauteur de l'emballage 280ácm
Largeur de l'emballage 280ácm
Longueur de l'emballage 260ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Hauteur (mm)270,0
Profondeur (mm)237,0
Tension du secteur (v)115,0
Tension de sortie max. (v)230,0
Largeur (mm)68,0
Tolérance relative de tension du réseau symétrique (%)10,0
Catégorie de surtensionIII
Certifications du produitCSA
Type d'emballage 1PCE
Type d'emballage 2P06
Type d'emballage 3S03
Sans mercureOui
Information sur les exemptions rohsOui
Sans pvcOui
Nombre dÆentrées numériques6,0
Nombre de sorties numériques2,0
Nombre dÆentrées analogiques3,0
Nombre de sorties analogiques1,0
Nombre d'interfaces matérielles industrial ethernet0,0
Nombre d'interfaces matérielles en série rs-2320,0
Nombre d'interfaces matérielles en série rs-4220,0
Nombre d'interfaces matérielles en série rs-4850,0
Nombre d'interfaces matérielles en série tty0,0
Nombre d'interfaces matérielles usb0,0
Nombre d'interfaces matérielles parallèles0,0
Nombre d'autres interfaces matérielles0,0
Nombre d'interfaces matérielles profinet0,0
Convient pour environnement industrielOui
Fréquence de sortie max. (hz)8,0
Puissance utile max. en charge linéaire sous tension de sortie assignée (kw)1,0
Puissance utile max. en charge quadratique sous tension de sortie assignée (kw)1,0
Tolérance relative de fréquence du réseau symétrique (%)5,0
Courant de sortie nominal i2n (a)6,0
MarquageCE
Nb produits dans l'emballage 216
QctPF
Nombre de sorties logiques3
Nombre d'unité par paquet1
Nb produits dans l'emballage 32
Nombre de phases de sortie1
Nombre de phases d'entrée1
Qc unité1
Qc carton2
