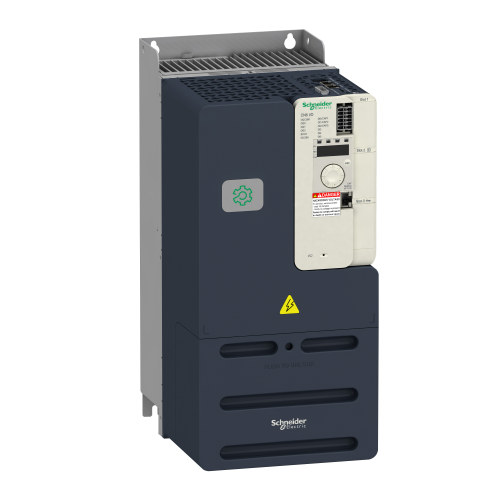

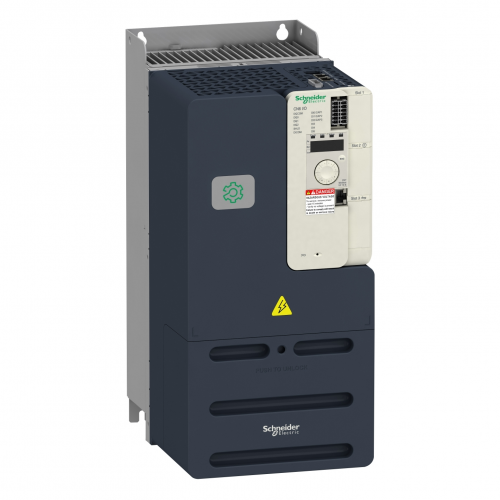

 LXM32 MODULAR 85A RMS PEA  LXM32 MODULAR 85A RMS PEA
 LXM32 MODULAR 85A RMS PEA  LXM32 MODULAR 85A RMS PEA
 LXM32 MODULAR 85A RMS PEA  LXM32 MODULAR 85A RMS PEA

Code article : SCHLXM32MD85N4
Code EAN : 3606485402413
Désignation : LXM32 MODULAR 85A RMS PEA
Site fournisseur
 Spécificités article
Compatibilité électromagnétiqueTests CEM réalisés, groupeá1, classeáA se conformer à EN 55011Tests CEM réalisés, groupe 2
Logique d'entrée numériquePositif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V se
Type de signal de commandeSortie avec train d'impulsion (PTO) RS422 <500ákHz <100ámImpulsion/direction (P/D), A/B, C
Courant de ligne3,5áA, THDI de 88á% à 380 V, avec inductance de ligne externe de 2ámH2,9áA, THDI de 98á% à
Interface de communicationModbus, intégréCANopen, avec carte de communication séparéeCANmotion, avec carte de commun
Fonction de sécuritéSTO (suppression sûre du couple), intégréSS1 (safe stop 1), avec carte de sécurité eSM sép
Compatibilité produitServo moteur BMH (190ámm, 1 taille moteur)Servo moteur BMH (190ámm, 2 taille moteur)Servo
Raccordement électriqueBornier, capacité de serrage: 5 mm², AWG 10 (CN1)Bornier, capacité de serrage: 5 mm², AWG
Type d'entrée numériqueCapture (capuchon raccordement(s))Logique (DI raccordement(s))Sécurité (complément de STO_
Tenue aux vibrations1 gn (f= 13à150áHz) se conformer à EN/IEC 60068-2-61,5 mm crête-à-crête (f= 3à13áHz) se co
Nombre entrées tor2 capture entrée(s) numérique(s)2 sécurité entrée(s) numérique(s)4 logique entrée(s) numér
Durée des rebonds de contact<= 1 ms pour complément de STO_A, complément de STO_B2 µs pour capuchon0.25 µsà1.5 ms pour
Type de protectionContre l'inversion de polarité: signal d'entréeContre les courts-circuits: signal de sorti
Directive rohs ueConformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Degré de protection ipIP20 se conformer à EN/IEC 60529IP20 se conformer à EN/IEC 61800-5-1
Humidité relativeClasseá3K3 (5áà 85á%) sans condensation se conformer à CEI 60721-3-3
Vitesse de transmission9600, 19200, 38400 bps pour une longueur de bus de 40ám pour Modbus
Niveau de sécuritéSIL 3 se conformer à EN/IEC 61508PL = e se conformer à ISO 13849-1
Tension entrées numériques24 V DC pour capture24 V DC pour logique24 V DC pour sécurité
Type de câbleCâble CEI monobrin (temperature: 50á°C) cuivre 90°C XLPE/EPR
Altitude de fonctionnement<= 1000 m sans déclassement> 1000à3000 m Avec conditions
Logique de sortie numériquePositif ou négatif (DO) se conformer à EN/IEC 61131-2
Tenue aux chocs mécaniques15 gn pour 11áms se conformer à EN/IEC 60028-2-27
Temps de réponse<= 5 ms complément de STO_A, complément de STO_B
(us) tension d'alimentation200...240 V - 15...10 %380...480 V - 15...10 %
Etat ledTension dans le servo-variateur 1 LED (rouge)
Type de produit ou équipementServo variateur pour commande de mouvement
Caractéristique d'environnementClasses 3C1 se conformer à CEI 60721-3-3
Couple de serrageCN1: 0,7áN.mCN10: 0,7áN.mCN8: 3,8áN.m
Commissioning portRS485 multipoint à 2 fils pour Modbus
Puissance nominale9ákW à 400 V 8ákHz5ákW à 230 V 4ákHz
Temps de réponse de la sortie250 µs (DO) pour numérique sortie(s)
Degré de pollution2 se conformer à EN/IEC 61800-5-1
Profil environnementalProfil environnemental du Produit
Fonction de signalisationAffichage des défauts 7 segments
Isolation électriqueEntre alimentation et contrôle
NormesEN/IEC 61800-3EN/IEC 61800-5-1
Régulation rohs chineDéclaration RoHS pour la Chine
Type de sortie numériqueLogique sortie(s) (DO)24 V CC
Type de connecteurRJ45 (repère CN7) pour Modbus
Maximum continuous power1600áW à 400 V9000áW à 230 V
Durée d'échantillonnageDI: 0,25áms numérique0,25áms
Profil de circularitéInformations de fin de vie
Tension de sortie<= tension d'alimentation
Température de fonctionnement0à50á°C se conformer à UL
Position de montageVertical +/- 10 degrés
Statut environnemental de l'offreProduit Green Premium
Type de refroidissementVentilateur intégré
Limites de la tension d'alimentation170à264áV323à528áV
Fréquence d'alimentation50/60 Hz - 5...5 %
Nombre d'adresses1à247 pour Modbus
Régulation reachDéclaration REACh
Courant de sortie de crête 3s85áA pour 5 s
Courant de sortie permanent32áA à 4ákHz
Fréquence du réseau47,5à63 Hz
Tension de sortie numérique<= 30 V CC
Gamme de produitsLexium 32
Température ambiante de stockage-25à70á°C
Poids de l'emballage (kg)10,506ákg
Poids de l'emballage 223,506ákg
Poids de l'emballage 329,512ákg
Nombre de phases réseauTriphasé
Certifications du produitCSATÜVUL
Fréquence du secteur50/60áHz
Filtre cemIntégré
Hauteur de l'emballage 273,5ácm
Garantie18 mois
Nom de l'appareilLXM32M
Largeur180ámm
Hauteur385ámm
Profondeur240ámm
Poids9,6ákg
Format du lecteurLivre
Fréquence de commutation4ákHz
Courant différentiel maximum30ámA
Courant de freinage50ámA
Hauteur de l'emballage 126ácm
Largeur de l'emballage 156ácm
Longueur de l'emballage 134ácm
Largeur de l'emballage 260ácm
Longueur de l'emballage 280ácm
Hauteur de l'emballage 380ácm
Largeur de l'emballage 380ácm
Longueur de l'emballage 360ácm
Largeur (mm)180,0
Hauteur (mm)385,0
Profondeur (mm)240,0
Tension du secteur (v)208,0
Tension de sortie max. (v)480,0
Tolérance relative de tension du réseau symétrique (%)10,0
Courant de sortie nominal i2n (a)32,0
Catégorie de surtensionIII
Type d'emballage 1PCE
Type d'emballage 2S06
Type d'emballage 3P06
Sans mercureOui
Information sur les exemptions rohsOui
Sans pvcOui
Nombre dÆentrées numériques6,0
Nombre de sorties numériques2,0
Nombre dÆentrées analogiques3,0
Nombre de sorties analogiques1,0
Nombre d'interfaces matérielles industrial ethernet0,0
Nombre d'interfaces matérielles en série rs-2320,0
Nombre d'interfaces matérielles en série rs-4220,0
Nombre d'interfaces matérielles en série rs-4850,0
Nombre d'interfaces matérielles en série tty0,0
Nombre d'interfaces matérielles usb0,0
Nombre d'interfaces matérielles parallèles0,0
Nombre d'autres interfaces matérielles0,0
Nombre d'interfaces matérielles profinet0,0
Convient pour environnement industrielOui
Fréquence de sortie max. (hz)8,0
Puissance utile max. en charge linéaire sous tension de sortie assignée (kw)9,0
Puissance utile max. en charge quadratique sous tension de sortie assignée (kw)9,0
Tolérance relative de fréquence du réseau symétrique (%)5,0
MarquageCE
QctPF
Nombre de sorties logiques3
Nombre d'unité par paquet1
Nb produits dans l'emballage 21
Nb produits dans l'emballage 32
Nombre de phases de sortie3
Nombre de phases d'entrée3
Qc unité1
