 LXM32 MODULAR 100A RMS PE  LXM32 MODULAR 100A RMS PE
 LXM32 MODULAR 100A RMS PE  LXM32 MODULAR 100A RMS PE
 LXM32 MODULAR 100A RMS PE  LXM32 MODULAR 100A RMS PE
 LXM32 MODULAR 100A RMS PE  LXM32 MODULAR 100A RMS PE
 LXM32 MODULAR 100A RMS PE  LXM32 MODULAR 100A RMS PE
 LXM32 MODULAR 100A RMS PE  LXM32 MODULAR 100A RMS PE
 LXM32 MODULAR 100A RMS PE  LXM32 MODULAR 100A RMS PE

Code article : SCHLXM32MC10N4
Code EAN : 3606485402420

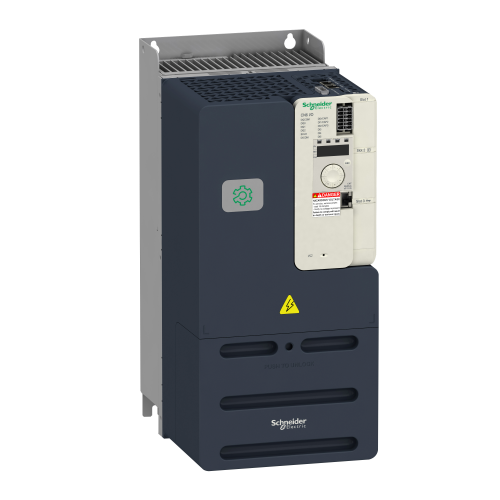

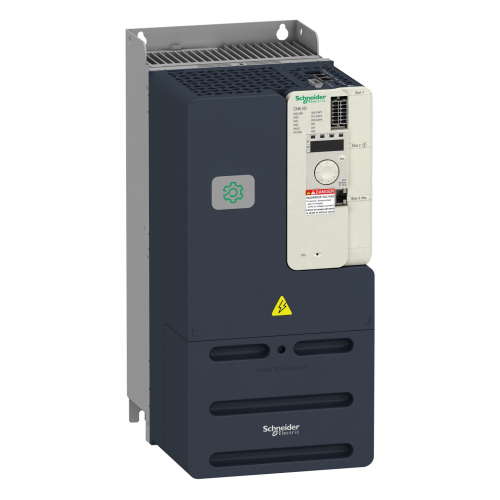

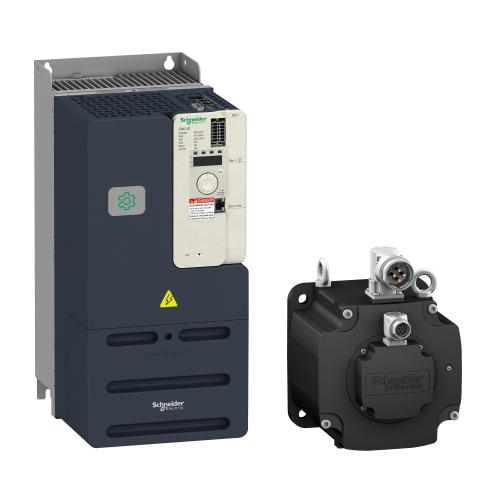

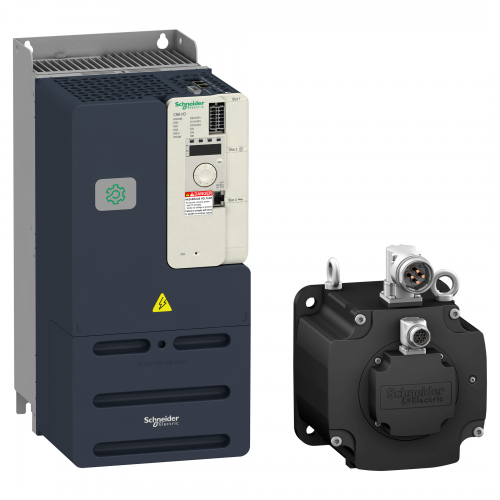

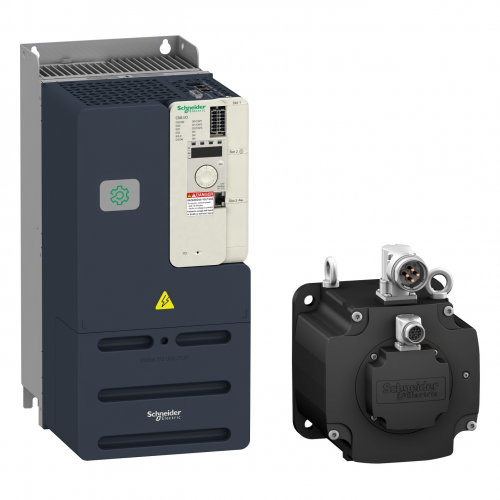

Désignation : LXM32 MODULAR 100A RMS PE
Lexium 32 - servo variateur analogique train impulsion - tri
phasé - 480V - 100A - pour commande de mouvement - H385mmxL1
80mmxP240mm - fréquence d'alim. : 50/60 Hz - avec filtre CEM
- fréquence commut. : 4 kHz - 3 sorties log. - IP20
Site fournisseur
 Spécificités article
IpIP20 se conformer à EN/IEC 60529
Poids10,348ákg
TypeServo variateur pour commande de mouvement
Courant de ligne23,3áA, THDI de 140á% à 480 V, sans inductance de ligne32áA, THDI de 54á% à 480 V, avec in
Compatibilité produitServo moteur BMH (190ámm, 1 taille moteur)Servo moteur BMH (190ámm, 2 taille moteur)Servo
Logique d'entrée numériquePositif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V se
Directive rohs ueConformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Humidité relativeClasseá3K3 (5áà 85á%) sans condensation se conformer à CEI 60721-3-3
Vitesse de transmission9600, 19200, 38400 bps pour une longueur de bus de 40ám pour Modbus
Compatibilité électromagnétiqueTests CEM réalisés, groupeá1, classeáA se conformer à EN 55011
Type de câbleCâble CEI monobrin (temperature: 50á°C) cuivre 90°C XLPE/EPR
Type de signal de commandeSortie avec train d'impulsion (PTO) RS422 <500ákHz <100ám
Logique de sortie numériquePositif ou négatif (DO) se conformer à EN/IEC 61131-2
Durée des rebonds de contact<= 1 ms pour complément de STO_A, complément de STO_B
Tenue aux vibrations1 gn (f= 13à150áHz) se conformer à EN/IEC 60068-2-6
Tenue aux chocs mécaniques15 gn pour 11áms se conformer à EN/IEC 60028-2-27
Raccordement électriqueBornier, capacité de serrage: 8 mm², AWG 8 (CN8)
Temps de réponse<= 5 ms complément de STO_A, complément de STO_B
Type de protectionContre l'inversion de polarité: signal d'entrée
(us) tension d'alimentation200...240 V - 15...10 %380...480 V - 15...10 %
Etat ledTension dans le servo-variateur 1 LED (rouge)
Fonction de sécuritéSTO (suppression sûre du couple), intégré
Caractéristique d'environnementClasses 3C1 se conformer à CEI 60721-3-3
Commissioning portRS485 multipoint à 2 fils pour Modbus
Temps de réponse de la sortie250 µs (DO) pour numérique sortie(s)
Type d'entrée numériqueCapture (capuchon raccordement(s))
Niveau de sécuritéSIL 3 se conformer à EN/IEC 61508
Degré de pollution2 se conformer à EN/IEC 61800-5-1
Profil environnementalProfil environnemental du Produit
Nombre entrées tor2 capture entrée(s) numérique(s)
Fonction de signalisationAffichage des défauts 7 segments
Isolation électriqueEntre alimentation et contrôle
Régulation rohs chineDéclaration RoHS pour la Chine
Type de sortie numériqueLogique sortie(s) (DO)24 V CC
Type de connecteurRJ45 (repère CN7) pour Modbus
Altitude de fonctionnement<= 1000 m sans déclassement
Profil de circularitéInformations de fin de vie
Tension de sortie<= tension d'alimentation
Température de fonctionnement0à50á°C se conformer à UL
Position de montageVertical +/- 10 degrés
Statut environnemental de l'offreProduit Green Premium
Tension entrées numériques24 V DC pour capture
Puissance nominale11ákW à 400 V 4ákHz
Type de refroidissementVentilateur intégré
Limites de la tension d'alimentation323à528áV170à264áV
Fréquence d'alimentation50/60 Hz - 5...5 %
Nombre d'adresses1à247 pour Modbus
Régulation reachDéclaration REACh
Maximum continuous power11000áW à 400 V
Interface de communicationModbus, intégré
Courant de sortie de crête 3s100áA pour 5 s
NormesEN/IEC 61800-3
Courant de sortie permanent40áA à 4ákHz
Couple de serrageCN8: 3,8áN.m
Fréquence du réseau47,5à63 Hz
Tension de sortie numérique<= 30 V CC
Gamme de produitsLexium 32
Température ambiante de stockage-25à70á°C
Nombre de phases réseauTriphasé
Fréquence du secteur50/60áHz
Filtre cemIntégré
Durée d'échantillonnage0,25áms
Hauteur de l'emballage 134,5ácm
Garantie18 mois
Nom de l'appareilLXM32M
Largeur180ámm
Hauteur385ámm
Profondeur240ámm
Format du lecteurLivre
Fréquence de commutation4ákHz
Courant différentiel maximum30ámA
Courant de freinage50ámA
Largeur de l'emballage 130ácm
Longueur de l'emballage 156ácm
Hauteur de l'emballage 280ácm
Largeur de l'emballage 280ácm
Longueur de l'emballage 260ácm
Largeur (mm)180,0
Hauteur (mm)385,0
Profondeur (mm)240,0
Tension du secteur (v)480,0
Tension de sortie max. (v)480,0
Puissance utile max. en charge linéaire sous tension de sortie assignée (kw)11,0
Puissance utile max. en charge quadratique sous tension de sortie assignée (kw)11,0
Tolérance relative de tension du réseau symétrique (%)10,0
Courant de sortie nominal i2n (a)40,0
Catégorie de surtensionIII
Certifications du produitCSA
Type d'emballage 1PCE
Type d'emballage 2P06
Sans mercureOui
Information sur les exemptions rohsOui
Sans pvcOui
Nombre dÆentrées numériques6,0
Nombre de sorties numériques2,0
Nombre dÆentrées analogiques3,0
Nombre de sorties analogiques1,0
Nombre d'interfaces matérielles industrial ethernet0,0
Nombre d'interfaces matérielles en série rs-2320,0
Nombre d'interfaces matérielles en série rs-4220,0
Nombre d'interfaces matérielles en série rs-4850,0
Nombre d'interfaces matérielles en série tty0,0
Nombre d'interfaces matérielles usb0,0
Nombre d'interfaces matérielles parallèles0,0
Nombre d'autres interfaces matérielles0,0
Nombre d'interfaces matérielles profinet0,0
Convient pour environnement industrielOui
Fréquence de sortie max. (hz)8,0
Tolérance relative de fréquence du réseau symétrique (%)5,0
MarquageCE
QctPF
Nombre de sorties logiques3
Nombre d'unité par paquet1
Nb produits dans l'emballage 22
Nombre de phases de sortie3
Nombre de phases d'entrée3
Qc unité1
