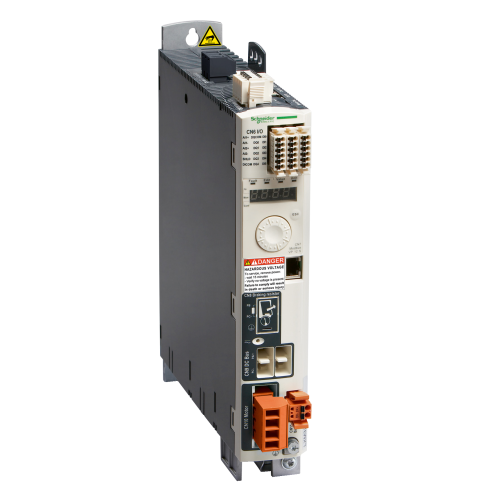

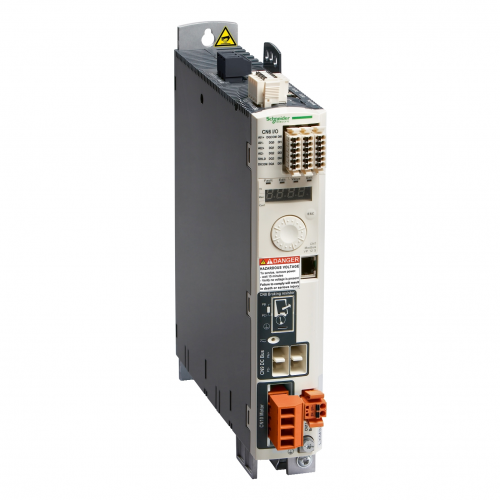

 LXM32C ANALOGIQUE TRAIN I  LXM32C ANALOGIQUE TRAIN I
 LXM32C ANALOGIQUE TRAIN I  LXM32C ANALOGIQUE TRAIN I
 LXM32C ANALOGIQUE TRAIN I  LXM32C ANALOGIQUE TRAIN I

Code article : SCHLXM32CU45M2
Code EAN : 3606480076640
Désignation : LXM32C ANALOGIQUE TRAIN I
Site fournisseur
 Spécificités article
IpIP20 se conformer à EN/IEC 60529IP20 se conformer à EN/IEC 61800-5-1
Poids2,044ákg
TypeServo variateur pour commande de mouvement
Compatibilité électromagnétiqueTests CEM réalisés, groupeá1, classeáA se conformer à EN 55011Tests CEM réalisés, groupe 2
Type de signal de commandeRetour codeur servo-moteurSortie avec train d'impulsion (PTO) RS422 <500ákHz <100ámImpulsi
Logique d'entrée numériquePositif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V se
Courant de ligne2,6áA, THDI de 85á% à 115 V, avec inductance de ligne externe de 5ámH3,4áA, THDI de 100á%
Raccordement électriqueBornier, capacité de serrage: 3 mm², AWG 12 (CN8)Bornier, capacité de serrage: 5 mm², AWG
Tenue aux vibrations1 gn (f= 13à150áHz) se conformer à EN/IEC 60068-2-61,5 mm crête-à-crête (f= 3à13áHz) se co
Type d'entrée analogiqueANA1+/ANA1-, ANA2+/ANA2- entrée analogique: différentiel +/- 10 V, impédance: >= 20 Ohm, r
Type d'entrée numériqueLogique (DI raccordement(s))Sécurité (complément de STO_A, complément de STO_B raccordemen
Type de protectionContre l'inversion de polarité: signal d'entréeContre les courts-circuits: signal de sorti
Directive rohs ueConformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Durée des rebonds de contact<= 1 ms pour complément de STO_A, complément de STO_B0.25 µsà1.5 ms pour DI
Humidité relativeClasseá3K3 (5áà 85á%) sans condensation se conformer à CEI 60721-3-3
Vitesse de transmission9600, 19200, 38400 bps pour une longueur de bus de 40ám pour Modbus
Niveau de sécuritéSIL 3 se conformer à EN/IEC 61508PL = e se conformer à ISO 13849-1
Nombre entrées tor2 sécurité entrée(s) numérique(s)6 logique entrée(s) numérique(s)
Durée d'échantillonnageANA1+/ANA1-, ANA2+/ANA2-: 0,25áms analogiqueDI: 0,25áms numérique
Type de câbleCâble CEI monobrin (temperature: 50á°C) cuivre 90°C XLPE/EPR
Altitude de fonctionnement<= 1000 m sans déclassement> 1000à3000 m Avec conditions
Logique de sortie numériquePositif ou négatif (DO) se conformer à EN/IEC 61131-2
Tenue aux chocs mécaniques15 gn pour 11áms se conformer à EN/IEC 60028-2-27
Temps de réponse<= 5 ms complément de STO_A, complément de STO_B
(us) tension d'alimentation100...120 V - 15...10 %200...240 V - 15...10 %
Etat ledTension dans le servo-variateur 1 LED (rouge)
Courant de sortie de crête 3s3áA à 115 V pour 5 s4,5áA à 230 V pour 5 s
Puissance nominale0,15ákW à 115 V 8ákHz0,3ákW à 230 V 8ákHz
Tension entrées numériques24 V DC pour logique24 V DC pour sécurité
Fonction de sécuritéSTO (suppression sûre du couple), intégré
Compatibilité produitServo moteur BSH (55ámm, 1 taille moteur)
Caractéristique d'environnementClasses 3C1 se conformer à CEI 60721-3-3
Couple de serrageCN8: 0,5áN.mCN1: 0,7áN.mCN10: 0,7áN.m
Commissioning portRS485 multipoint à 2 fils pour Modbus
Temps de réponse de la sortie250 µs (DO) pour numérique sortie(s)
Degré de pollution2 se conformer à EN/IEC 61800-5-1
Profil environnementalProfil environnemental du Produit
Fonction de signalisationAffichage des défauts 7 segments
Isolation électriqueEntre alimentation et contrôle
NormesEN/IEC 61800-3EN/IEC 61800-5-1
Régulation rohs chineDéclaration RoHS pour la Chine
Type de sortie numériqueLogique sortie(s) (DO)24 V CC
Type de connecteurRJ45 (repère CN7) pour Modbus
Maximum continuous power150áW à 115 V500áW à 230 V
Profil de circularitéInformations de fin de vie
Tension de sortie<= tension d'alimentation
Température de fonctionnement0à50á°C se conformer à UL
Position de montageVertical +/- 10 degrés
Statut environnemental de l'offreProduit Green Premium
Type de refroidissementConvection naturelle
Fréquence d'alimentation50/60 Hz - 5...5 %
Limites de la tension d'alimentation85à132áV170à264áV
Nombre d'adresses1à247 pour Modbus
Régulation reachDéclaration REACh
Interface de communicationModbus, intégré
Courant de sortie permanent1,5áA à 8ákHz
Erreur de précision absolue< +/- 0,5 %
Erreur de linéarité< +/- 0,1á%
Fréquence du réseau47,5à63 Hz
Tension de sortie numérique<= 30 V CC
Gamme de produitsLexium 32
Nombre de phases réseauMonophasé
Température ambiante de stockage-25à70á°C
Certifications du produitCSAULTÜV
Fréquence du secteur50/60áHz
Filtre cemIntégré
Longueur de l'emballage 127,6ácm
Poids de l'emballage 36,85ákg
Garantie18 mois
Nom de l'appareilLXM32C
Hauteur270ámm
Profondeur237ámm
Hauteur de l'emballage 18,5ácm
Format du lecteurLivre
Fréquence de commutation8ákHz
Courant différentiel maximum30ámA
Courant de freinage50ámA
Largeur48ámm
Largeur de l'emballage 133ácm
Hauteur de l'emballage 250ácm
Largeur de l'emballage 280ácm
Longueur de l'emballage 260ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Hauteur (mm)270,0
Profondeur (mm)237,0
Tension du secteur (v)230,0
Tension de sortie max. (v)230,0
Largeur (mm)48,0
Tolérance relative de tension du réseau symétrique (%)10,0
Catégorie de surtensionIII
Type d'emballage 1PCE
Type d'emballage 2P06
Type d'emballage 3S03
Sans mercureOui
Information sur les exemptions rohsOui
Sans pvcOui
Nombre dÆentrées numériques6,0
Nombre de sorties numériques2,0
Nombre dÆentrées analogiques3,0
Nombre de sorties analogiques1,0
Nombre d'interfaces matérielles industrial ethernet0,0
Nombre d'interfaces matérielles en série rs-2320,0
Nombre d'interfaces matérielles en série rs-4220,0
Nombre d'interfaces matérielles en série rs-4850,0
Nombre d'interfaces matérielles en série tty0,0
Nombre d'interfaces matérielles usb0,0
Nombre d'interfaces matérielles parallèles0,0
Nombre d'autres interfaces matérielles0,0
Nombre d'interfaces matérielles profinet0,0
Convient pour environnement industrielOui
Fréquence de sortie max. (hz)8,0
Puissance utile max. en charge linéaire sous tension de sortie assignée (kw)0,3
Puissance utile max. en charge quadratique sous tension de sortie assignée (kw)0,3
Tolérance relative de fréquence du réseau symétrique (%)5,0
Courant de sortie nominal i2n (a)1,5
MarquageCE
Nb produits dans l'emballage 224
QctPF
Nombre de sorties logiques5
Nombre d'unité par paquet1
Nb produits dans l'emballage 33
Nombre de phases de sortie1
Nombre de phases d'entrée1
Qc unité1
Qc carton3
