LXM32A INTERFACE CAN RJ45 LXM32A INTERFACE CAN RJ45
LXM32A INTERFACE CAN RJ45 LXM32A INTERFACE CAN RJ45
LXM32A INTERFACE CAN RJ45 LXM32A INTERFACE CAN RJ45

Code article : SCHLXM32AD18N4
Code EAN : 3606480076794

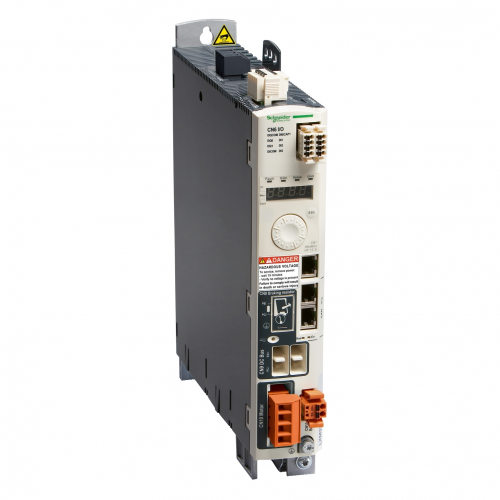

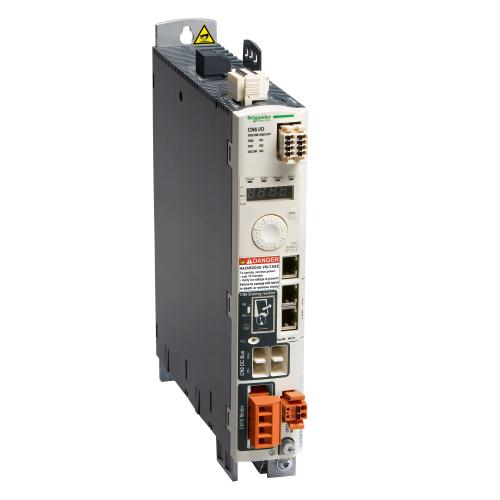

Désignation : LXM32A INTERFACE CAN RJ45
Lexium 32 - servo variateur interface RJ45 - triphasé - 208V
à 480V - 18A - H270mmxL48mmxP237mm - fréquence d'alimentati
on : 50/60 Hz - 5...5 % - avec filtre CEM intégré - fréquenc
e de commutation : 8 kHz - 2 sorties logiques - IP20
Site fournisseur
 Spécificités article
IpIP20 se conformer à EN/IEC 60529IP20 se conformer à EN/IEC 61800-5-1
Poids80,972ákg
TypeServo variateur pour commande de mouvement
Compatibilité électromagnétiqueTests CEM réalisés, groupeá1, classeáA se conformer à EN 55011Tests CEM réalisés, groupe 2
Service communication1 SDO en réception pour CANmotion1 SDO en transmission pour CANmotion2 PDO conformes à la
Vitesse de transmission1 Mbps pour une longueur de bus de 4ám pour CANopen, CANmotion125 kbps pour une longueur d
Logique d'entrée numériquePositif (complément de STO_A, complément de STO_B) à l'état 0: < 5 V à l'état 1: > 15 V se
Compatibilité produitServo moteur BMH (100ámm, 1 taille moteur)Servo moteur BMH (70ámm, 3 taille moteur)Servo m
Courant de ligne7,2áA, THDI de 88á% à 380 V, avec inductance de ligne externe de 1ámH6áA, THDI de 98á% à 4
Raccordement électriqueBornier, capacité de serrage: 3 mm², AWG 12 (CN8)Bornier, capacité de serrage: 5 mm², AWG
Type d'entrée numériqueCapture (capuchon raccordement(s))Logique (DI raccordement(s))Sécurité (complément de STO_
Tenue aux vibrations1 gn (f= 13à150áHz) se conformer à EN/IEC 60068-2-61,5 mm crête-à-crête (f= 3à13áHz) se co
Type de connecteurRJ45 (repères CN4 ou CN5) pour CANmotionRJ45 (repères CN4 ou CN5) pour CANopenRJ45 (repère
Nombre entrées tor1 capture entrée(s) numérique(s)2 sécurité entrée(s) numérique(s)4 logique entrée(s) numér
Durée des rebonds de contact<= 1 ms pour complément de STO_A, complément de STO_B2 µs pour capuchon0.25 µsà1.5 ms pour
Type de protectionContre l'inversion de polarité: signal d'entréeContre les courts-circuits: signal de sorti
Directive rohs ueConformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Humidité relativeClasseá3K3 (5áà 85á%) sans condensation se conformer à CEI 60721-3-3
Niveau de sécuritéSIL 3 se conformer à EN/IEC 61508PL = e se conformer à ISO 13849-1
Etat ledTension dans le servo-variateur 1 LED (rouge)Erreur 1 LEDRUN 1 LED
Tension entrées numériques24 V DC pour capture24 V DC pour logique24 V DC pour sécurité
Type de câbleCâble CEI monobrin (temperature: 50á°C) cuivre 90°C XLPE/EPR
Altitude de fonctionnement<= 1000 m sans déclassement> 1000à3000 m Avec conditions
Logique de sortie numériquePositif ou négatif (DO) se conformer à EN/IEC 61131-2
Interface de communicationCANmotion, intégréCANopen, intégréModbus, intégré
Tenue aux chocs mécaniques15 gn pour 11áms se conformer à EN/IEC 60028-2-27
Temps de réponse<= 5 ms complément de STO_A, complément de STO_B
(us) tension d'alimentation200...240 V - 15...10 %380...480 V - 15...10 %
Nombre d'adresses1à127 pour CANopen, CANmotion1à247 pour Modbus
Fonction de sécuritéSTO (suppression sûre du couple), intégré
Puissance nominale1,2ákW à 230 V 8ákHz1,8ákW à 400 V 8ákHz
Caractéristique d'environnementClasses 3C1 se conformer à CEI 60721-3-3
Couple de serrageCN8: 0,5áN.mCN1: 0,7áN.mCN10: 0,7áN.m
Commissioning portRS485 multipoint à 2 fils pour Modbus
Temps de réponse de la sortie250 µs (DO) pour numérique sortie(s)
Degré de pollution2 se conformer à EN/IEC 61800-5-1
Profil environnementalProfil environnemental du Produit
Fonction de signalisationAffichage des défauts 7 segments
Isolation électriqueEntre alimentation et contrôle
NormesEN/IEC 61800-3EN/IEC 61800-5-1
Régulation rohs chineDéclaration RoHS pour la Chine
Type de sortie numériqueLogique sortie(s) (DO)24 V CC
Maximum continuous power1500áW à 230 V3300áW à 400 V
Type de signal de commandeRetour codeur servo-moteur
Profil de circularitéInformations de fin de vie
Tension de sortie<= tension d'alimentation
Température de fonctionnement0à50á°C se conformer à UL
Position de montageVertical +/- 10 degrés
Durée d'échantillonnageDI: 0,25áms numérique
Statut environnemental de l'offreProduit Green Premium
Type de refroidissementVentilateur intégré
Limites de la tension d'alimentation170à264áV323à528áV
Fréquence d'alimentation50/60 Hz - 5...5 %
Régulation reachDéclaration REACh
Courant de sortie de crête 3s18áA pour 5 s
Courant de sortie permanent6áA à 8ákHz
Fréquence du réseau47,5à63 Hz
Tension de sortie numérique<= 30 V CC
Gamme de produitsLexium 32
Température ambiante de stockage-25à70á°C
Nombre de phases réseauTriphasé
Certifications du produitTÜVULCSA
Fréquence du secteur50/60áHz
Filtre cemIntégré
Méthode d'accèsEsclave
Largeur de l'emballage 127,5ácm
Garantie18 mois
Nom de l'appareilLXM32A
Hauteur270ámm
Profondeur237ámm
Hauteur de l'emballage 18,5ácm
Poids de l'emballage 38,9ákg
Format du lecteurLivre
Fréquence de commutation8ákHz
Courant différentiel maximum30ámA
Courant de freinage50ámA
Largeur48ámm
Longueur de l'emballage 133ácm
Hauteur de l'emballage 280ácm
Largeur de l'emballage 280ácm
Longueur de l'emballage 260ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Hauteur (mm)270,0
Profondeur (mm)237,0
Tension du secteur (v)480,0
Tension de sortie max. (v)480,0
Largeur (mm)48,0
Tolérance relative de tension du réseau symétrique (%)10,0
Catégorie de surtensionIII
Type d'emballage 1PCE
Type d'emballage 2P06
Type d'emballage 3S03
Sans mercureOui
Information sur les exemptions rohsOui
Sans pvcOui
Nombre dÆentrées numériques6,0
Nombre de sorties numériques2,0
Nombre dÆentrées analogiques3,0
Nombre de sorties analogiques1,0
Nombre d'interfaces matérielles industrial ethernet0,0
Nombre d'interfaces matérielles en série rs-2320,0
Nombre d'interfaces matérielles en série rs-4220,0
Nombre d'interfaces matérielles en série rs-4850,0
Nombre d'interfaces matérielles en série tty0,0
Nombre d'interfaces matérielles usb0,0
Nombre d'interfaces matérielles parallèles0,0
Nombre d'autres interfaces matérielles0,0
Nombre d'interfaces matérielles profinet0,0
Convient pour environnement industrielOui
Fréquence de sortie max. (hz)8,0
Puissance utile max. en charge linéaire sous tension de sortie assignée (kw)1,8
Puissance utile max. en charge quadratique sous tension de sortie assignée (kw)1,8
Tolérance relative de fréquence du réseau symétrique (%)5,0
Courant de sortie nominal i2n (a)6,0
MarquageCE
Nb produits dans l'emballage 224
QctPF
Nombre de sorties logiques2
Nombre d'unité par paquet1
Nb produits dans l'emballage 33
Nombre de phases de sortie3
Nombre de phases d'entrée3
Qc unité1
Qc carton3
