Code article : SCHLXM28AU20M3X
Code EAN : 3606480711824

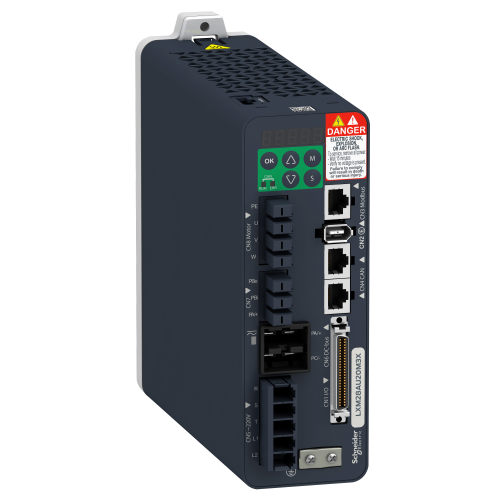

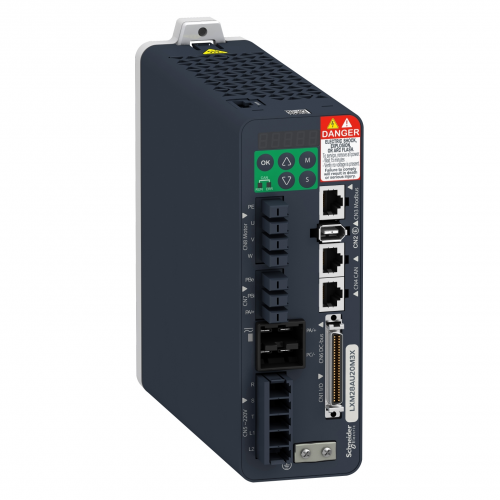

Désignation : VARIATEUR LXM28 CAN IO 3P
Lexium-Variateur lxm28A Canopen/Canmotion 10 Entrées/5 Sorti
es-Entrée STO SIL2 Cat3 PLd-Sortie PTO entrée PTI-Alimentati
on 1/3ph 230Vac 2,0kw
Site fournisseur
Spécificités article
Niveau de sécurité
SIL 2 se conformer à CEI 61800-5-2: 2007SIL 2 se conformer à CEI 61508-1: 2010PL d/catégor
Raccordement électrique
Bornier à ressort, capacité de serrage: 3,3à4 mm², AWG 12 (L1-L2)Bornier à ressort, capaci
Type de protection
Contre l'inversion de polarité: signal d'entréeContre les courts-circuits: signal de sorti
Vitesse de transmission
250 kbit/s pour une longueur de bus de 100à250ám pour CANopen, CANmotion500 kbit/s pour un
Compatibilité produit
Servo moteur BCH2 (130ámm, 4 taille moteur) à 2000áWServo moteur BCH2 (100ámm, 2 taille mo
Type d'entrée analogique
V_REF entrée analogique de tension: - 10...10 V, impédance: 10 kOhm, résolution: 14 bitsT_
Nombre entrées tor
8 programmable (CN1)1 entrée train d'impulsion PTI (CN1)2 capture rapide (CN1)1 fonction s
Compatibilité électromagnétique
Emission transmise par conduction - niveau de test : niveau 3catégorie C3 se conformer à E
Directive rohs ue
Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Fonction de signalisation
Codes d'état d'asservissement et de défaut 7 segments cinq unités d'affichage
Nombre sorties tor
5 sortie numérique (CN1) à 12à24 V CC1 sortie train d'impulsion (PTO) (CN1)
Tenue aux vibrations
3M4 amplitude = 3 mm (f = 9à200áHz) se conformer à CEI 60721-3-3
Etat led
Charge 1 LED (rouge)RUN 1 LED (vert)Erreur 1 LED (rouge)
Altitude de fonctionnement
<= 1000 m sans déclassement> 1000à2000 m 1 % par 100m
Type de câble
Câble moteur blindé (temperature: 0à55á°C) cuivre
Type de produit ou équipement
Servo variateur pour commande de mouvement
Tenue aux chocs mécaniques
10 gn, type I se conformer à CEI 60721-3-3
Fonction de sécurité
STO (suppression sûre du couple), intégré
Courant de ligne
8,7áA, THDI de 137,1á% à 220 V, triphasé
Interface physique
RS485 pour modbus esclave ligne sérielle
Interface de communication
CANopen, intégréCANmotion, intégré
Type de connecteur
RJ45 (CN4) pour CANopen, CANmotion
Profil environnemental
Profil environnemental du Produit
(us) tension d'alimentation
220 V (- 10à15%) pour triphasé
Isolation électrique
Entre alimentation et contrôle
Type de signal de commande
Retour codeur servo-moteur CN2
Régulation rohs chine
Déclaration RoHS pour la Chine
Nombre d'adresses
1à127 pour CANopen, CANmotion
Profil de circularité
Informations de fin de vie
Tension de sortie
<= tension d'alimentation
Logique d'entrée numérique
Positif ou négatif (CN1)
Logique de sortie numérique
Positif ou négatif (CN1)
Humidité relative
5à95á% sans condensation
Statut environnemental de l'offre
Produit Green Premium
Tension entrées numériques
24 V DC pour logique
Type de convertisseur
convertisseur direct
Type de refroidissement
Ventilateur intégré
Limites de la tension d'alimentation
200à255áV triphasé
Fréquence d'alimentation
50/60 Hz - 5...5 %
Puissance nominale
2ákW à 220 V 8ákHz
Régulation reach
Déclaration REACh
Format du lecteur
Carcasse compact
Normes
EN/IEC 61800-5-1
Filtre cem
Sans filtre CEM
Alimentation continue
2000áW à 220 V
Courant de sortie permanent
12áA à 8ákHz
Courant de sortie de crête 3s
36áA à 220 V
Courant de sortie 3s crête 2
36áA à 220 V
Courant de sortie 3s crête 3
36áA à 220 V
Fréquence du réseau
47,5à63 Hz
Tension de sortie numérique
12à24 V CC
Marquage
CECSACULus
Certifications du produit
cULusCSACE
Largeur de l'emballage 1
260,000ámm
Longueur de l'emballage 1
252,000ámm
Gamme de produits
Lexium 28
Position de montage
Verticale
Température ambiante de stockage
-25à65á°C
Hauteur de l'emballage 1
98,000ámm
Nombre de phases réseau
Triphasé
Poids de l'emballage (kg)
1,850ákg
Fréquence du secteur
50/60áHz
Courant différentiel maximum
1,35ámA
Méthode d'accès
Esclave
Température de l'air ambiant en fonctionnement
0à55á°C
Garantie
18 mois
Nom de l'appareil
LXM28A
Hauteur
170ámm
Profondeur
184ámm
Poids
1,7ákg
Fréquence de commutation
8ákHz
Erreur de précision absolue
0.001
Largeur
62ámm
Hauteur (mm)
170,0
Profondeur (mm)
184,0
Tension du secteur (v)
220,0
Tension de sortie max. (v)
240,0
Degré de protection (ip)
IP20
Largeur (mm)
62,0
Indice de protection (ip)
IP20
Tolérance relative de tension du réseau symétrique (%)
10,0
Courant de sortie nominal i2n (a)
12,0
Catégorie de surtension
III
Sans svhc reach
Oui
Sans mercure
Oui
Information sur les exemptions rohs
Oui
Sans pvc
Oui
Avec élément de commande
Oui
Nombre dÆentrées numériques
6,0
Nombre de sorties numériques
2,0
Nombre dÆentrées analogiques
3,0
Nombre de sorties analogiques
1,0
Nombre d'interfaces matérielles industrial ethernet
0,0
Nombre d'interfaces matérielles en série rs-232
0,0
Nombre d'interfaces matérielles en série rs-422
2,0
Nombre d'interfaces matérielles en série rs-485
1,0
Nombre d'interfaces matérielles en série tty
0,0
Nombre d'interfaces matérielles usb
0,0
Nombre d'interfaces matérielles parallèles
0,0
Nombre d'autres interfaces matérielles
0,0
Protocole pris en charge pour can
Oui
Protocole pris en charge pour modbus
Oui
Nombre d'interfaces matérielles profinet
0,0
Hacheur de freinage intégré
Oui
Convient pour environnement industriel
Oui
Utilisation autorisée en zone résidentielle et commerciale
Oui
Fréquence de sortie max. (hz)
8,0
Puissance utile max. en charge linéaire sous tension de sortie assignée (kw)
2,0
Puissance utile max. en charge quadratique sous tension de sortie assignée (kw)
2,0
Tolérance relative de fréquence du réseau symétrique (%)
5,0
Qct
PF
Nombre de phases de sortie
3
Nombre de phases d'entrée
3
Qc unité
1
Qc carton
3
QUANTITÉ
D.E.P. - LE PONTET
ZC AVIGNON NORD
241 AVENUE DE FONTVERT
84130 LE PONTET
TÉL 04 32 44 84 05
FAX 04 90 31 29 97
contact@dep84.fr
QUI SOMMES-NOUS ?
NOS AGENCES
MENTIONS LÉGALES
CGV
CONTACTEZ-NOUS
Copyright © 2024-2025
BG Partners
En poursuivant votre navigation sur ce site, vous acceptez l'utilisation de cookies afin de vous offrir une expérience optimale.
OK
