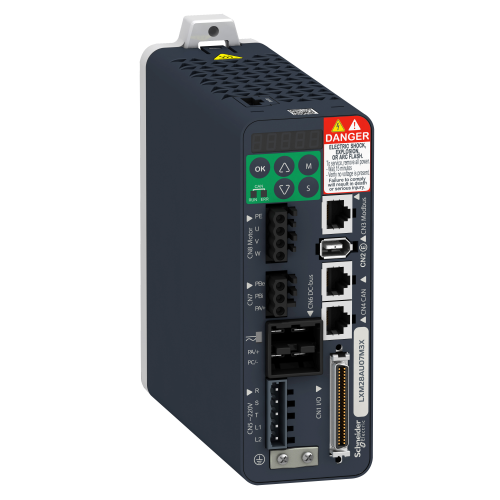

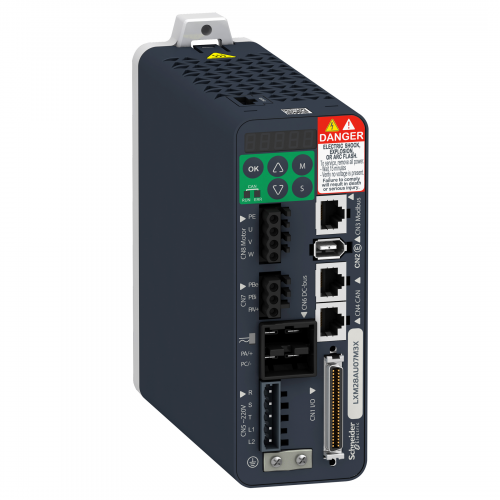

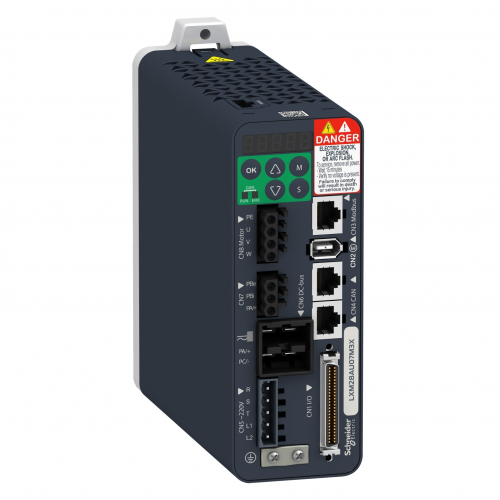

 VARIATEUR LXM28 CAN IO 1/  VARIATEUR LXM28 CAN IO 1/
 VARIATEUR LXM28 CAN IO 1/  VARIATEUR LXM28 CAN IO 1/
 VARIATEUR LXM28 CAN IO 1/  VARIATEUR LXM28 CAN IO 1/
 VARIATEUR LXM28 CAN IO 1/  VARIATEUR LXM28 CAN IO 1/

Code article : SCHLXM28AU01M3X
Code EAN : 3606480711763
Désignation : VARIATEUR LXM28 CAN IO 1/
Lexium-Variateur lxm28A Canopen/Canmotion 10 Entrées/5 Sorti
es-Entrée STO SIL2 Cat3 PLd-Sortie PTO entrée PTI-Alimentati
on 1/3ph 230Vac 100w
Site fournisseur
 Spécificités article
IpIP20
Poids7,033ákg
TypeServo variateur pour commande de mouvement
Niveau de sécuritéSIL 2 se conformer à CEI 61800-5-2: 2007SIL 2 se conformer à CEI 61508-1: 2010PL d/catégor
Raccordement électriqueBornier à ressort, capacité de serrage: 0,82à1 mm², AWG 18 (L1-L2)Bornier à ressort, capac
Type de protectionContre l'inversion de polarité: signal d'entréeContre les courts-circuits: signal de sorti
Vitesse de transmission250 kbit/s pour une longueur de bus de 100à250ám pour CANopen, CANmotion500 kbit/s pour un
Type d'entrée analogiqueV_REF entrée analogique de tension: - 10...10 V, impédance: 10 kOhm, résolution: 14 bitsT_
Nombre entrées tor8 programmable (CN1)1 entrée train d'impulsion PTI (CN1)2 capture rapide (CN1)1 fonction s
Compatibilité électromagnétiqueEmission transmise par conduction - niveau de test : niveau 3catégorie C3 se conformer à E
Directive rohs ueConformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE
Courant de ligne1,2áA, THDI de 239,2á% à 220 V, monophasé1,2áA, THDI de 212,7á% à 220 V, triphasé
Fonction de signalisationCodes d'état d'asservissement et de défaut 7 segments cinq unités d'affichage
Nombre sorties tor5 sortie numérique (CN1) à 12à24 V CC1 sortie train d'impulsion (PTO) (CN1)
Tenue aux vibrations3M4 amplitude = 3 mm (f = 9à200áHz) se conformer à CEI 60721-3-3
(us) tension d'alimentation220 V (- 10à15%) pour triphasé220 V (- 20à15 %) pour monophasé
Etat ledCharge 1 LED (rouge)RUN 1 LED (vert)Erreur 1 LED (rouge)
Altitude de fonctionnement<= 1000 m sans déclassement> 1000à2000 m 1 % par 100m
Compatibilité produitServo moteur BCH2 (40ámm, 2 taille moteur) à 100áW
Type de câbleCâble moteur blindé (temperature: 0à55á°C) cuivre
Tenue aux chocs mécaniques10 gn, type I se conformer à CEI 60721-3-3
Fonction de sécuritéSTO (suppression sûre du couple), intégré
Interface physiqueRS485 pour modbus esclave ligne sérielle
Limites de la tension d'alimentation200à255áV triphasé170à255áV monophasé
Interface de communicationCANopen, intégréCANmotion, intégré
Type de connecteurRJ45 (CN4) pour CANopen, CANmotion
Profil environnementalProfil environnemental du Produit
Isolation électriqueEntre alimentation et contrôle
Type de signal de commandeRetour codeur servo-moteur CN2
Régulation rohs chineDéclaration RoHS pour la Chine
Nombre d'adresses1à127 pour CANopen, CANmotion
Profil de circularitéInformations de fin de vie
Tension de sortie<= tension d'alimentation
Logique d'entrée numériquePositif ou négatif (CN1)
Logique de sortie numériquePositif ou négatif (CN1)
Humidité relative5à95á% sans condensation
Puissance nominale0,1ákW à 220 V 16ákHz
Statut environnemental de l'offreProduit Green Premium
Tension entrées numériques24 V DC pour logique
Type de refroidissementConvection naturelle
Type de convertisseurconvertisseur direct
Fréquence d'alimentation50/60 Hz - 5...5 %
Nombre de phases réseauTriphaséMonophasé
Régulation reachDéclaration REACh
Format du lecteurCarcasse compact
NormesEN/IEC 61800-5-1
Filtre cemSans filtre CEM
Courant de sortie permanent0,9áA à 16ákHz
Courant de sortie de crête 3s2,7áA à 220 V
Alimentation continue100áW à 220 V
Courant de sortie 3s crête 22,7áA à 220 V
Courant de sortie 3s crête 32,7áA à 220 V
Fréquence du réseau47,5à63 Hz
Tension de sortie numérique12à24 V CC
MarquageCSACULusCE
Certifications du produitCECSAcULus
Gamme de produitsLexium 28
Position de montageVerticale
Température ambiante de stockage-25à65á°C
Fréquence du secteur50/60áHz
Méthode d'accèsEsclave
Température de l'air ambiant en fonctionnement0à55á°C
Longueur de l'emballage 123,7ácm
Garantie18 mois
Nom de l'appareilLXM28A
Fréquence de commutation16ákHz
Courant différentiel maximum1,3ámA
Hauteur150ámm
Profondeur146ámm
Hauteur de l'emballage 17,5ácm
Erreur de précision absolue0.001
Largeur55ámm
Largeur de l'emballage 123ácm
Hauteur de l'emballage 230ácm
Largeur de l'emballage 230ácm
Longueur de l'emballage 240ácm
Hauteur (mm)150,0
Profondeur (mm)146,0
Tension du secteur (v)220,0
Tension de sortie max. (v)240,0
Largeur (mm)55,0
Indice de protection (ip)IP20
Fréquence de sortie max. (hz)16,0
Tolérance relative de tension du réseau symétrique (%)10,0
Catégorie de surtensionIII
Type d'emballage 1PCE
Type d'emballage 2S03
Sans svhc reachOui
Sans mercureOui
Information sur les exemptions rohsOui
Sans pvcOui
Avec élément de commandeOui
Nombre dÆentrées numériques6,0
Nombre de sorties numériques2,0
Nombre dÆentrées analogiques3,0
Nombre de sorties analogiques1,0
Nombre d'interfaces matérielles industrial ethernet0,0
Nombre d'interfaces matérielles en série rs-2320,0
Nombre d'interfaces matérielles en série rs-4222,0
Nombre d'interfaces matérielles en série rs-4851,0
Nombre d'interfaces matérielles en série tty0,0
Nombre d'interfaces matérielles usb0,0
Nombre d'interfaces matérielles parallèles0,0
Nombre d'autres interfaces matérielles0,0
Protocole pris en charge pour canOui
Protocole pris en charge pour modbusOui
Nombre d'interfaces matérielles profinet0,0
Hacheur de freinage intégréOui
Convient pour environnement industrielOui
Utilisation autorisée en zone résidentielle et commercialeOui
Puissance utile max. en charge linéaire sous tension de sortie assignée (kw)0,1
Puissance utile max. en charge quadratique sous tension de sortie assignée (kw)0,1
Tolérance relative de fréquence du réseau symétrique (%)5,0
Courant de sortie nominal i2n (a)0,9
QctPF
Nombre d'unité par paquet1
Nb produits dans l'emballage 25
Nombre de phases de sortie3
Nombre de phases d'entrée1
Qc unité1
Qc carton5
