Code article : SCHGV2ME06
Code EAN :

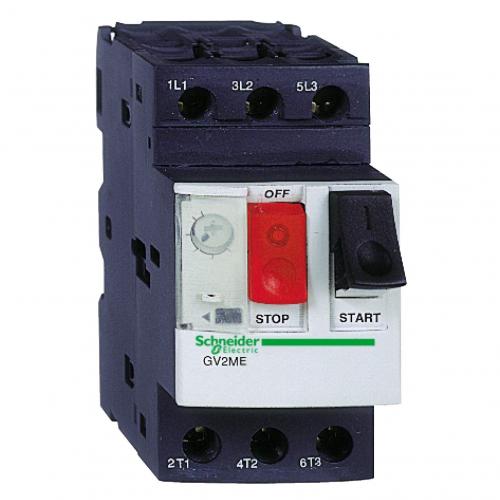

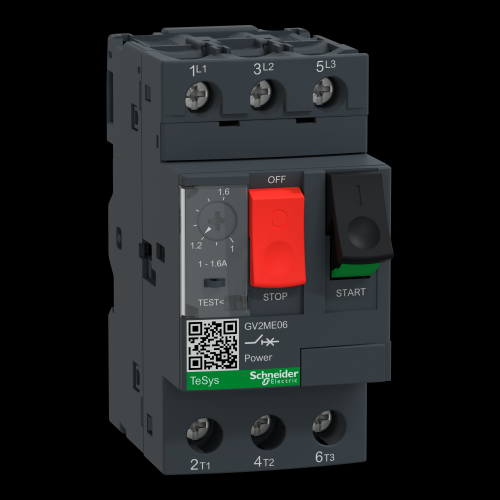

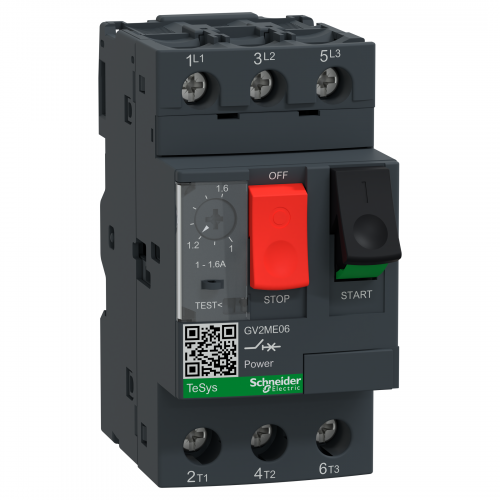

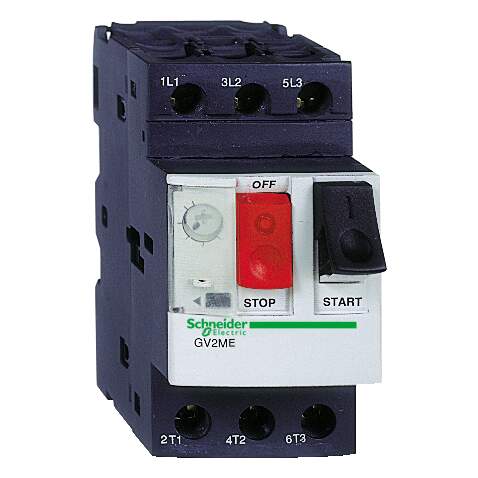

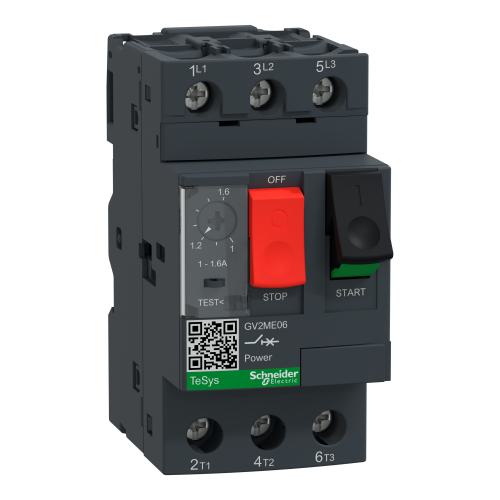

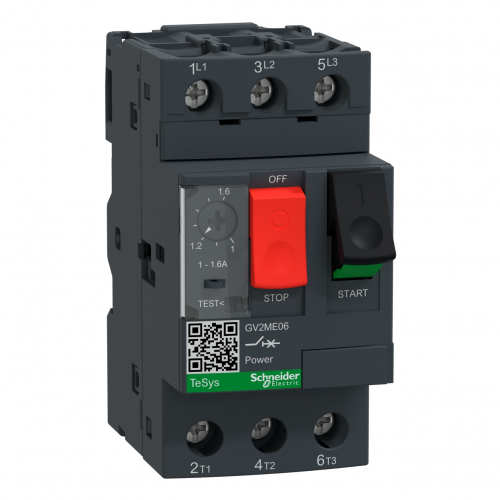

Désignation : DISJ.MOT.MTH 1-1,6
TeSys - disjoncteur moteur magnéto-thermique GV2ME - 3P - co
mmande par bouton poussoir - réglage th. 1 à 1.6A - moteur :
0.37/0.55kW à 400/415 V CA 50/60 Hz - courant déclench. mag
nétique 22.5 - borniers à vis-étrier
 Spécificités article
CouleurGris foncé
Pouvoir de coupure100ákA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2100ákA Icu à 400/415 V CA 50/
(ics) pouvoir assigné de coupure de service en court-circuit100á% à 690 V CA 50/60 Hz se conformer à CEI 60947-2100á% à 500 V CA 50/60 Hz se conformer
Puissance moteur kw0,37ákW à 400/415 V CA 50/60 Hz0,37ákW à 500 V CA 50/60 Hz0,75ákW à 690 V CA 50/60 Hz0,55á
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Certifications du produitcertificat CEI CEULCSACCCEACATEXBVLROS (Lloyds register of shipping)DNV-GLRINAUKCA
Mode de fixationRail DIN symétrique 35 mm: pincéPanneau: vissé (avec plaque adaptatrice)
Catégorie d'emploiAC-3 se conformer à CEI 60947-4-1Catégorie A se conformer à CEI 60947-2
NormesEN/CEI 60947-2EN/CEI 60947-4-1CSA C22.2 No 60947-4-1UL 60947-4-1
(ue) tension assignée d'emploi690 V CA 50/60 Hz se conformer à CEI 60947-2
(ui) tension assignée d'isolement690áV CA 50/60 Hz se conformer à CEI 60947-2
Type de construction de l'appareilappareil complet installé dans un boîtier
Fréquence réseau50/60 Hz se conformer à CEI 60947-4-1
Service assignéContinu se conformer à CEI 60947-4-1
Tenue au feu960á°C se conformer à CEI 60695-2-1
(ith) courant thermique conventionnel1,6áA se conformer à CEI 60947-4-1
Couple de serrage1,7áN.m sur borniers à vis-étrier
Profil environnementalProfil environnemental du Produit
Sensibilité à une perte de phaseOui se conformer à CEI 60947-4-1
(uimp) tension assignée de tenue aux chocs6ákV se conformer à CEI 60947-2
Durée de vie électrique100000ácycle pour AC-3 à 440 V
Aptitude au sectionnementOui se conformer à CEI 60947-1
Degré de protection ipIP20 se conformer à CEI 60529
Directive rohs ueConforme Déclaration RoHS UE
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Nom du produitTeSys GV2TeSys Deca
Régulation reachDéclaration REACh
Position de montageToutes positions
Technique de déclenchementthermomagnétique
GammeTeSysTeSys Deca
Type de commandeBouton-poussoir
Endurance mécanique100000ácycle
Type de produit ou équipementDisjoncteur
Type de raccordement du circuit principalborne à vis
Poids de l'emballage 3109,072ákg
Finition de l'élément d'actionnementà poussoir
Température de fonctionnement-20à60á°C
Température ambiante de stockage-40à80á°C
Vitesse de commande maximale25ácyc/h
Poids de l'emballage 26,317ákg
Thermal protection adjustment range1à1,6áA
Profondeur78,5ámm
Poids0,26ákg
Garantie18 mois
ApplicationMoteur
Courant de déclenchement magnétique22,5áA
Altitude de fonctionnement2000 m
Hauteur de l'emballage 14,5ácm
Largeur de l'emballage 18,5ácm
Nom de l'appareilGV2ME
(in) courant assigné d'emploi1,6áA
Puissance dissipée par pôle2,5áW
Hauteur89ámm
Largeur45ámm
Poids de l'emballage (kg)253ág
Hauteur de l'emballage 215ácm
Largeur de l'emballage 230ácm
Longueur de l'emballage 240ácm
Hauteur de l'emballage 375ácm
Largeur de l'emballage 380ácm
Longueur de l'emballage 360ácm
Tension de fonctionnement normale (v)690,0
Courant de commutation de court-circuit limite nominal icu à 400áv, ca (ka)100,0
Tenue aux chocs ikIK04
Longueur de l'emballage 19ácm
Largeur (mm)45,0
Hauteur (mm)89,0
Profondeur (mm)78,2
Puissance de fonctionnement nominale, ca-3, 400áv (kw)0,55
Indice de protection (ip)IP20
Puissance de fonctionnement nominale, ca-3, 230 v (kw)0,25
Plage de réglage du déclencheur de court-circuit non retardé (a)22,5
Type d'emballage 1PCE
Type d'emballage 2S02
Type d'emballage 3P06
Nb produits dans l'emballage 3384
Sans mercureOui
Information sur les exemptions rohsOui
Courant permanent nominal (iu) (a)1,6
Nombre de pôles3,0
Réglage de courant du déclencheur de surcharge (a)1,6
Avec protection thermiqueOui
Sensible à une défaillance de phaseOui
Description des pôles3P
Type de réseauCA
Traitement de protectionTH
Nb produits dans l'emballage 224
Qc carton24
QctPF
Nombre d'unité par paquet1
Qc unité1
