COMMANDE - CONTROLE - PROTECTION DE
 DISJ.MOT.MTH 0,40-0,63 A  DISJ.MOT.MTH 0,40-0,63 A
 DISJ.MOT.MTH 0,40-0,63 A  DISJ.MOT.MTH 0,40-0,63 A
 DISJ.MOT.MTH 0,40-0,63 A  DISJ.MOT.MTH 0,40-0,63 A
 DISJ.MOT.MTH 0,40-0,63 A  DISJ.MOT.MTH 0,40-0,63 A
 DISJ.MOT.MTH 0,40-0,63 A  DISJ.MOT.MTH 0,40-0,63 A

Code article : SCHGV2ME04
Code EAN :

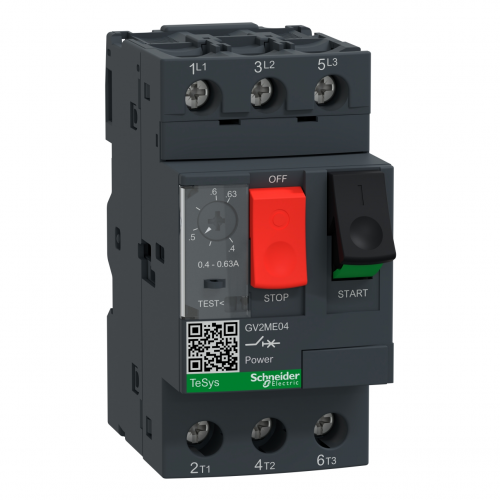

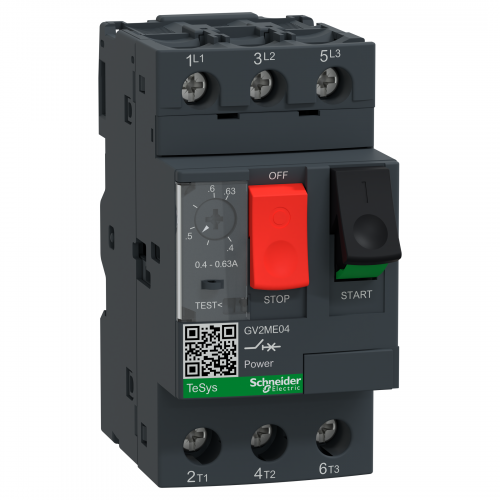

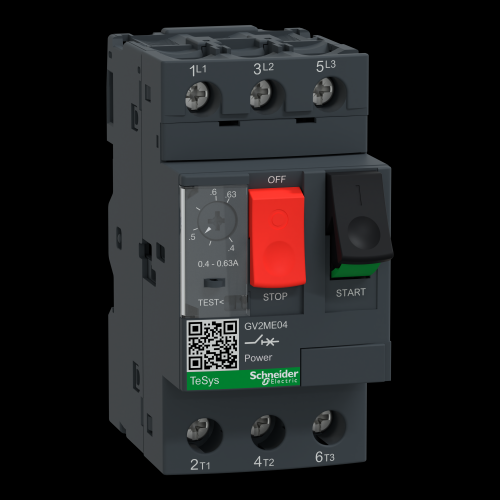

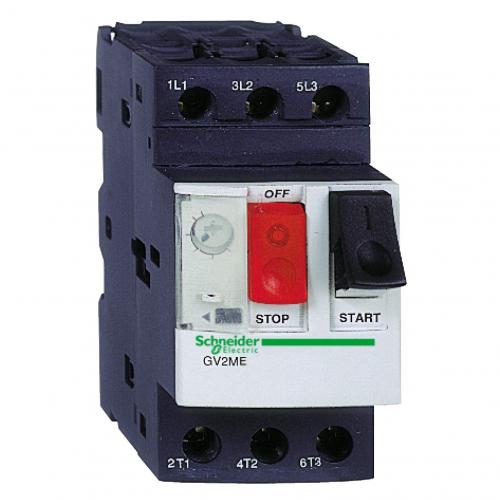

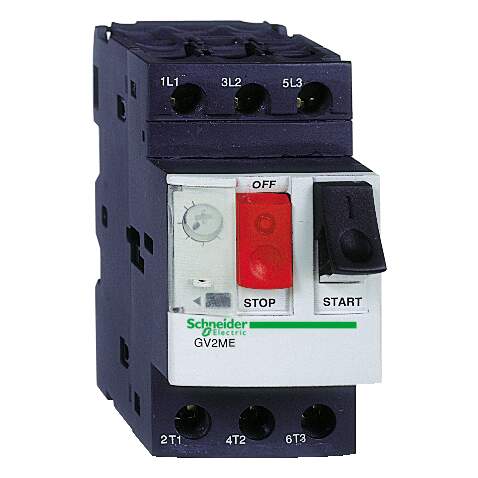

Désignation : DISJ.MOT.MTH 0,40-0,63 A
TeSys - disjoncteur moteur magnéto-thermique GV2ME - 3P - co
mmande par bouton poussoir - réglage th. 0.4 à 0.63A - moteu
r : 0.12/0.18kW à 400/415 V CA 50/60 Hz - courant déclench.
magnétique 8A - borniers à vis-étrier
Site fournisseur
 Spécificités article
Nom du produitTeSys GV2
Nom abrégé de l'appareilGV2ME
Fonction produitDisjoncteur
Fonction de lÆappareilMoteur
Technologie de déclencheurThermique-magnétique
Description des pôles3P
Type de réseauCA
Catégorie d'emploiAC-3 se conformer à IEC 60947-4-1A se conformer à IEC 60947-2
Fréquence réseau50/60 Hz se conformer à IEC 60947-4-1
Mode de fixationPincé sur rail DIN symétrique 35 mmVissé sur panneau (avec plaque adaptatrice)
Position de montageToutes positions
Puissance moteur kw0,12 kW à 400/415 V CA 50/60 Hz0,18 kW à 400/415 V CA 50/60 Hz0,37 kW à 690 V CA 50/60 Hz
Pouvoir de coupure100 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-2100 kA Icu à 230/240 V CA 50/60 H
[ics] pouvoir assigné de coupure de service en court-circuit100 % à 230/240 V CA 50/60 Hz se conformer à IEC 60947-2100 % à 440 V CA 50/60 Hz se confo
Type de commandeBouton-poussoir
In courant assigné d'emploi0,63 A
Plage de réglage de la protection thermique0,4 à 0,63 A
Courant de déclenchement magnétique8 A
[ue] tension assignée d'emploi690 V CA 50/60 Hz se conformer à IEC 60947-2
[ui] tension assignée d'isolement690 V CA 50/60 Hz se conformer à IEC 60947-2
[ith] courant thermique conventionnel0,63 A se conformer à IEC 60947-4-1
[uimp] tension assignée de tenue aux chocs6 kV se conformer à IEC 60947-2
Puissance dissipée par pôle2,5 W
Durée de vie mécanique100000 cycle
Durée de vie électrique100000 cycle pour AC-3 à 440 V
Vitesse de commande25 cyc/h
Service assignéContinu se conformer à IEC 60947-4-1
Mode de raccordementBorniers à vis-étrier 2 câble(s) 1à6 mm² rigideBorniers à vis-étrier 2 câble(s) 1,5à6 mm²
Couple de serrage1,7 N.m sur borniers à vis-étrier
Aptitude au sectionnementOui se conformer à IEC 60947-1
Sensibilité à une perte de phaseOui se conformer à IEC 60947-4-1
Hauteur89 mm
Largeur45 mm
Profondeur78,2 mm
Poids0,26 kg
NormesEN 60204IEC 60947-1IEC 60947-2IEC 60947-4-1NF C 63-120NF C 63-650NF C 79-130UL 508VDE 0113
Certifications du produitATEXBVCCCCEBECCSADNVEZUGLLROS (Lloyds register of shipping)RINASETITSEULEAC
Traitement de protectionTH
Degré de protection ipIP20 se conformer à IEC 60529
Tenue aux chocs ikIK04
Température de fonctionnement-20à60 °C
Température ambiante pour le stockage-40à80 °C
Tenue au feu960 °C se conformer à IEC 60695-2-1
Altitude de fonctionnement2000 m
Statut environnementalProduit Green Premium
Rohs (code date: annéesemaine)Déclaration de conformité Schneider Electric
ReachGo to CaP for more details
Profil environnemental du produitProfil environnemental du Produit
Instructions de fin de vie du produitPas d'opération de recyclage spécifiques
Période18 mois
Hauteur (mm)150
Largeur (mm)400
Profondeur (mm)300
Poids (g)5795
Ean43389110343012
