DISJ.MOT.MTH 0,16-0,25 DISJ.MOT.MTH 0,16-0,25
DISJ.MOT.MTH 0,16-0,25 DISJ.MOT.MTH 0,16-0,25
DISJ.MOT.MTH 0,16-0,25 DISJ.MOT.MTH 0,16-0,25
DISJ.MOT.MTH 0,16-0,25 DISJ.MOT.MTH 0,16-0,25
DISJ.MOT.MTH 0,16-0,25 DISJ.MOT.MTH 0,16-0,25
DISJ.MOT.MTH 0,16-0,25 DISJ.MOT.MTH 0,16-0,25
DISJ.MOT.MTH 0,16-0,25 DISJ.MOT.MTH 0,16-0,25

Code article : SCHGV2ME02
Code EAN :

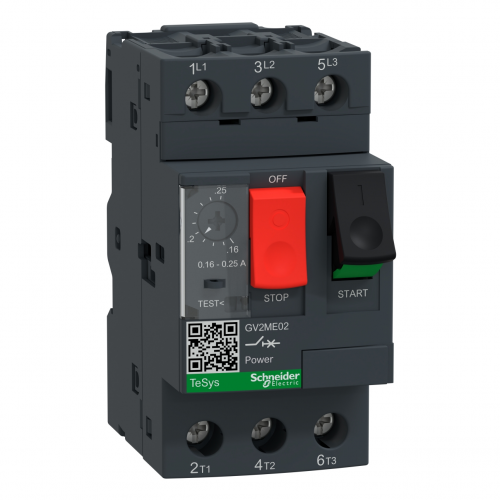

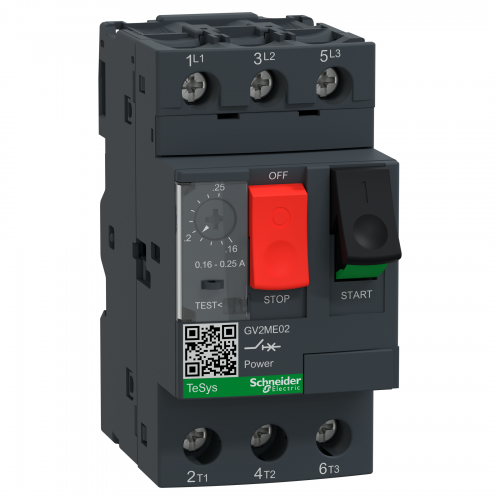

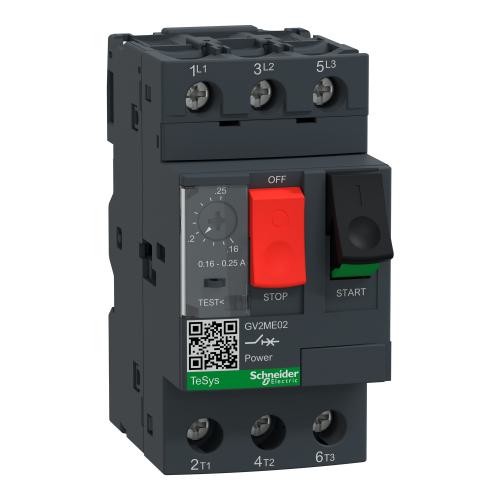

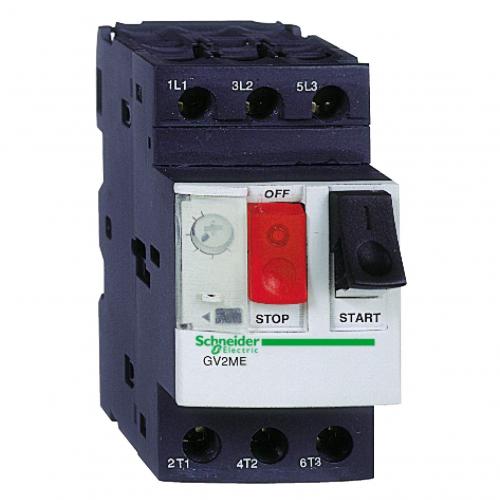

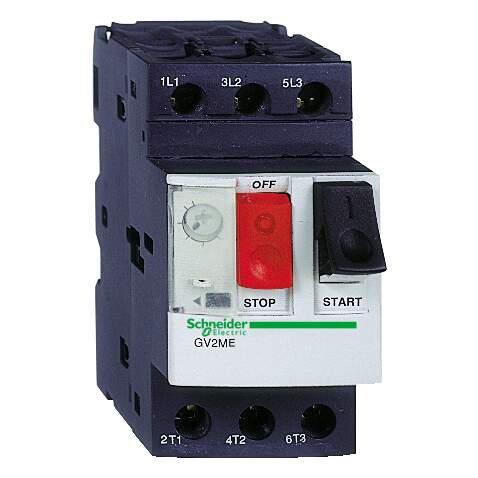

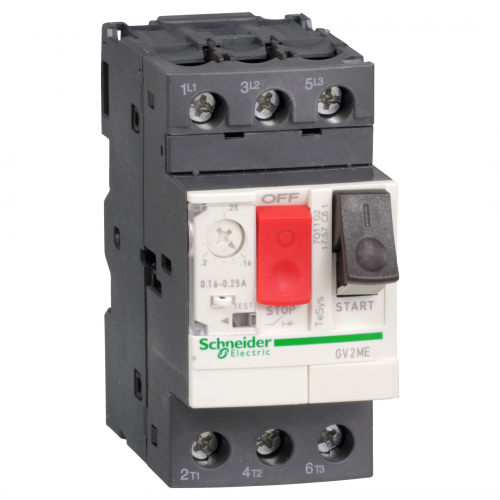

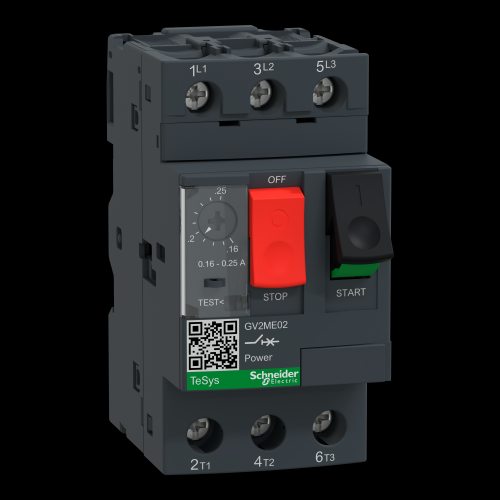

Désignation : DISJ.MOT.MTH 0,16-0,25
TeSys - disjoncteur moteur magnéto-thermique GV2ME - 3P - co
mmande par bouton poussoir - réglage th. 0.16 à 0.25A - mote
ur : 0.06kW à 400/415 V CA 50/60 Hz - courant déclench. magn
étique 2.4 - borniers à vis-étrier
Site fournisseur
 Spécificités article
CouleurGris foncé
IpIP20 se conformer à CEI 60529
Poids5,843ákg
TypeDisjoncteur
Pouvoir de coupure100ákA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2100ákA Icu à 400/415 V CA 50/
(ics) pouvoir assigné de coupure de service en court-circuit100á% à 690 V CA 50/60 Hz se conformer à CEI 60947-2100á% à 500 V CA 50/60 Hz se conformer
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Certifications du produitcertificat CEI CEULCSACCCEACATEXBVLROS (Lloyds register of shipping)DNV-GLRINAUKCA
Mode de fixationRail DIN symétrique 35 mm: pincéPanneau: vissé (avec plaque adaptatrice)
Catégorie d'emploiAC-3 se conformer à CEI 60947-4-1Catégorie A se conformer à CEI 60947-2
NormesEN/CEI 60947-2EN/CEI 60947-4-1CSA C22.2 No 60947-4-1UL 60947-4-1
(ue) tension assignée d'emploi690 V CA 50/60 Hz se conformer à CEI 60947-2
(ui) tension assignée d'isolement690áV CA 50/60 Hz se conformer à CEI 60947-2
Type de construction de l'appareilappareil complet installé dans un boîtier
Fréquence réseau50/60 Hz se conformer à CEI 60947-4-1
Service assignéContinu se conformer à CEI 60947-4-1
(ith) courant thermique conventionnel0,25áA se conformer à CEI 60947-4-1
Tenue au feu960á°C se conformer à CEI 60695-2-1
Couple de serrage1,7áN.m sur borniers à vis-étrier
Profil environnementalProfil environnemental du Produit
Sensibilité à une perte de phaseOui se conformer à CEI 60947-4-1
Puissance moteur kw0,06ákW à 400/415 V CA 50/60 Hz
(uimp) tension assignée de tenue aux chocs6ákV se conformer à CEI 60947-2
Durée de vie électrique100000ácycle pour AC-3 à 440 V
Aptitude au sectionnementOui se conformer à CEI 60947-1
Directive rohs ueConforme Déclaration RoHS UE
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Nom du produitTeSys GV2TeSys Deca
Régulation reachDéclaration REACh
Position de montageToutes positions
Technique de déclenchementthermomagnétique
GammeTeSysTeSys Deca
Type de commandeBouton-poussoir
Endurance mécanique100000ácycle
Thermal protection adjustment range0,16à0,25áA
Type de raccordement du circuit principalborne à vis
Poids de l'emballage 3101,488ákg
Finition de l'élément d'actionnementà poussoir
Température de fonctionnement-20à60á°C
Température ambiante de stockage-40à80á°C
Vitesse de commande maximale25ácyc/h
Profondeur78,5ámm
Garantie18 mois
ApplicationMoteur
(in) courant assigné d'emploi0,25áA
Altitude de fonctionnement2000 m
Largeur de l'emballage 18,5ácm
Longueur de l'emballage 19,5ácm
Nom de l'appareilGV2ME
Courant de déclenchement magnétique2,4áA
Puissance dissipée par pôle2,5áW
Hauteur89ámm
Largeur45ámm
Hauteur de l'emballage 215ácm
Largeur de l'emballage 230ácm
Longueur de l'emballage 240ácm
Hauteur de l'emballage 375ácm
Largeur de l'emballage 380ácm
Longueur de l'emballage 360ácm
Tension de fonctionnement normale (v)690,0
Puissance de fonctionnement nominale, ca-3, 230 v (kw)0,037
Courant de commutation de court-circuit limite nominal icu à 400áv, ca (ka)100,0
Tenue aux chocs ikIK04
Hauteur de l'emballage 15ácm
Largeur (mm)45,0
Hauteur (mm)89,0
Profondeur (mm)78,2
Puissance de fonctionnement nominale, ca-3, 400áv (kw)0,06
Courant permanent nominal (iu) (a)0,25
Réglage de courant du déclencheur de surcharge (a)0,25
Indice de protection (ip)IP20
Type d'emballage 1PCE
Type d'emballage 2S02
Type d'emballage 3P06
Nb produits dans l'emballage 3384
Sans mercureOui
Information sur les exemptions rohsOui
Nombre de pôles3,0
Avec protection thermiqueOui
Plage de réglage du déclencheur de court-circuit non retardé (a)2,4
Sensible à une défaillance de phaseOui
Description des pôles3P
Type de réseauCA
Traitement de protectionTH
Nb produits dans l'emballage 224
Qc carton24
QctCT
Nombre d'unité par paquet1
Qc unité1
