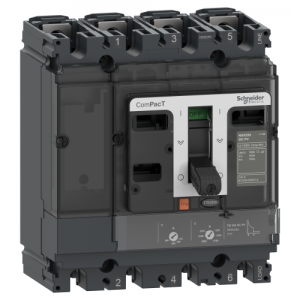

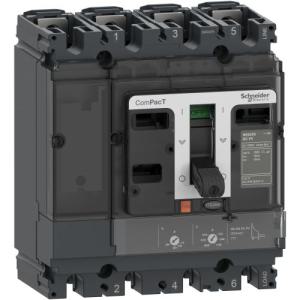

NSX80 DC PV DISJ 4P4D 80A NSX80 DC PV DISJ 4P4D 80A
NSX80 DC PV DISJ 4P4D 80A NSX80 DC PV DISJ 4P4D 80A

Code article : SCHC10F4TM080D1
Code EAN : 3606482003552
Désignation : NSX80 DC PV DISJ 4P4D 80A
ComPacT NSX80 DC PV - disjoncteur distribution - déclencheur
TM-DC PV magnéto-thermique photovoltaique 80A - 4P4D - PdC
PV - performance 10kA 1000Vcc - commande par maneton - monta
ge fixe - largeur 140mm - IP40 - IK07 - CEI 60947-2 / marine
Site fournisseur
 Spécificités article
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Altitude de fonctionnement0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant
Type de protectionProtection surcharge (thermique)Protection (magnétique) court-circuit
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Pouvoir de coupure ultime en court-circuit (icu)10ákA Icu à 1000 V CC se conformer à CEI 60947-2
(ui) tension assignée d'isolement1000áV CC se conformer à CEI 60947-2
Nom du produitComPacT NSX DC nouvelle génération
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs8ákV se conformer à CEI 60947-2
Degré de protection ipIP40 se conformer à CEI 60529
Tenue aux chocs ikIK07 se conformer à CEI 62262
Degré de pollution3 se conformer à CEI 60664-1
Directive rohs ueConforme Déclaration RoHS UE
GammeComPacT nouvelle génération
Durée de vie électrique1500ácycle à 1000 V In
Type de déclencheurThermique-magnétique
Niveau de performanceF 10ákA 1000 V CC
Régulation reachDéclaration REACh
Finition de l'élément d'actionnementmanette / levier
Support de montagePlaque arrière
ApplicationDistribution
(in) courant assigné d'emploi80áA à 40á°C
Calibre du déclencheur80áA à 40á°C
Plage de réglage du seuil de protection longue durée (ir) (protection thermique)0,7 à 1 x In
NormesEN/CEI 60947
Certifications du produitCCCEACMarine
Nom de l'appareilNSX80 DC PV
Type de produit ou équipementDisjoncteur
Catégorie d'emploiCatégorie A
Type de commandePar maneton
Endurance mécanique10000ácycle
Type de raccordement du circuit principalborne à vis
(ue) tension assignée d'emploi1000 V CC
Catégorie de surtensionClasse II
Classe de protection contre les chocs électriquesClasse II
Température de l'air ambiant en fonctionnement-25à70á°C
Température ambiante de stockage-50à85á°C
Réglage du capteur de protection longue durée ir (protection thermique)Réglable
Poids de l'emballage (kg)2,611ákg
Hauteur de l'emballage 113,5ácm
Garantie18 mois
Position du pôle neutreGauche
Raccordement amontFaçade
Raccordement avalFaçade
Largeur (l)140ámm
Hauteur (h)161ámm
Profondeur (p)186ámm
Poids2,4ákg
Humidité relative0à95á%
Tension assignée (ue) (v)1000,0
Nom du déclencheurTM-DC
"Pas"" de raccordement"35ámm
Largeur de l'emballage 114ácm
Longueur de l'emballage 119ácm
Position du raccordement de circuit principalavant
Plage de réglage du déclencheur de court-circuit non retardé (a)800,0
Mode d'installation du disjoncteurFixe
Réglage de la temporisation de la protection longue durée trFixe
Courant permanent nominal (iu) (a)80,0
Réglage de courant du déclencheur de surcharge (a)56,0
Indice de protection (ip)IP40
Type d'emballage 1PCE
Sans mercureOui
Information sur les exemptions rohsOui
Nombre de contacts auxiliaires à fermeture0,0
Nombre de contacts auxiliaires à ouverture0,0
Nombre de pôles4,0
Nombre de contacts auxiliaires à deux directions5,0
Relais de signalisation de déclenchement disponibleOui
Adapté à un montage de profilés chapeauxOui
Commande motorisée en optionOui
Montage de profilés chapeaux en optionOui
Appareil complet avec unité de protectionOui
Description des pôles4P
Pôles protégés4t
Type de réseauCC
Fonctions de protection du déclencheurLI
QctEA
Nombre d'unité par paquet1
Qc unité1
