IID 2P 100A 300SMA AC IID 2P 100A 300SMA AC
IID 2P 100A 300SMA AC IID 2P 100A 300SMA AC
IID 2P 100A 300SMA AC IID 2P 100A 300SMA AC
IID 2P 100A 300SMA AC IID 2P 100A 300SMA AC
IID 2P 100A 300SMA AC IID 2P 100A 300SMA AC
IID 2P 100A 300SMA AC IID 2P 100A 300SMA AC
IID 2P 100A 300SMA AC IID 2P 100A 300SMA AC

Code article : SCHA9R15291
Code EAN : 3606480089275

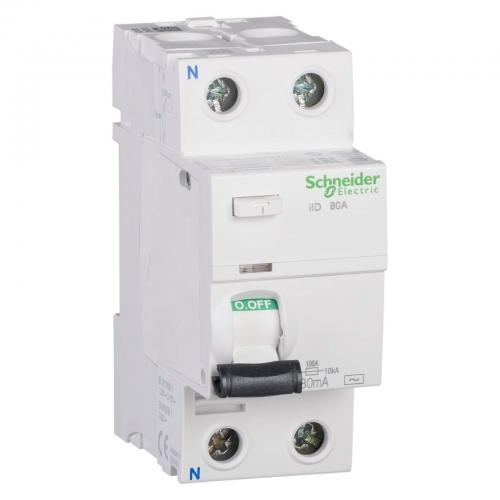

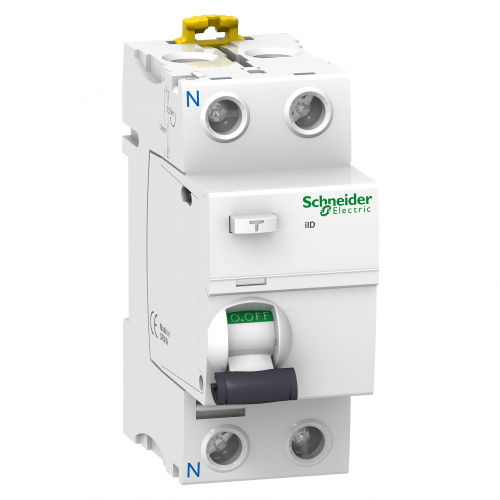

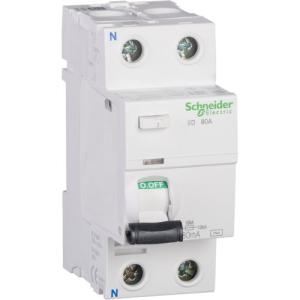

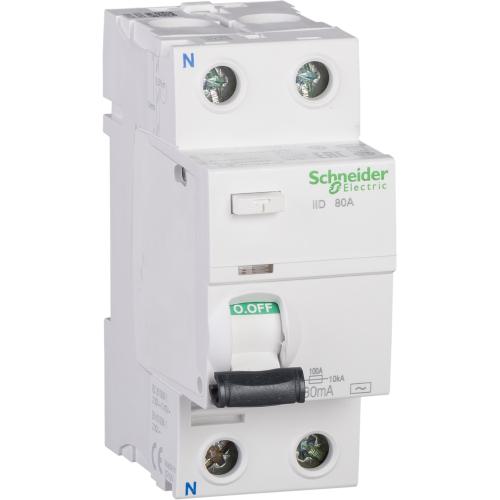

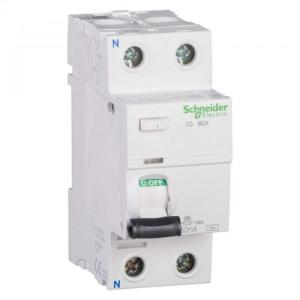

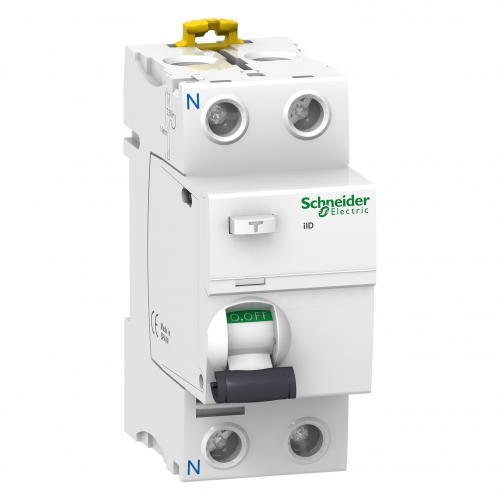

Désignation : IID 2P 100A 300SMA AC
Acti 9 - interrupteur différentiel - iID - 2P - 100A - 300mA
- sélectif - type AC - 10kA - Ue : 220...240 V CA 50/60 Hz
- Ui : 500V CA 50/60 Hz - Uimp : 6kV - Coupure pleinement ap
parente - EN/CEI 61008-1 - Largeur : 4 pas de 9 mm - blanc
Site fournisseur
 Spécificités article
CouleurBlanc
Description des pôles2P
GammeActi 9 iID
Garantie18 mois
Hauteur91ámm
Intensité (a)100áA
Mode de poserail DIN
Nombre de pôles2
Poids12,223ákg
Section cable rigide (mm²)35
Section câble souple (mm²)25
TypeInterrupteur différentiel
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Type de raccordementTerminal simple haut ou bas1à35ámm² rigideTerminal simple haut ou bas1à25ámm² soupleTermin
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Compatibilité électromagnétiqueTenue aux ondes 8/20 µs, 3000 A se conformer à EN/CEI 61008-1
Présence d'halogènesProduit avec composants plastiques sans halogènes
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Directive rohs ueConforme Déclaration RoHS UE
Technologie différentielIndépendant de la tension
Verrouillages optionnelsDispositif de cadenassage
(ue) tension assignée d'emploi220...240 V CA 50/60 Hz
Statut environnemental de l'offreProduit Green Premium
Pouvoir assigné de coupure et fermetureIdm 1500áAIm 1500áA
Couple de serrage3,5áN.m haut ou bas
(ui) tension d'isolement500áV CA 50/60 Hz
Endurance électriqueAC-1: 10000ácycle
Régulation reachDéclaration REACh
NormesEN/CEI 61008-1
Mode d'installationEncliquetable
Type de commandePar maneton
Endurance mécanique20000ácycle
Température ambiante de stockage-40à85á°C
TemporisationSélectif
Fréquence du réseau50/60 Hz
Support de montageRail DIN
Température de fonctionnement-5à60á°C
Poids de l'emballage 31,304ákg
Fréquence50/60áHz
Profondeur73,5ámm
Position du pôle neutreGauche
Sensibilité du différentiel300ámA
Position de l'appareillage dans l'installationDépart
Largeur de l'emballage 18,5ácm
Courant nominal de court-circuit conditionnel10ákA
Largeur36ámm
Longueur de l'emballage 110ácm
Hauteur de l'emballage 230ácm
Largeur de l'emballage 230ácm
Longueur de l'emballage 240ácm
Hauteur de l'emballage 311ácm
Longueur de l'emballage 326ácm
Calibre/courant nominal assigné (in) (a)100,0
Tension assignée (ue) (v)230,0
Tension d'isolement assignée (ui) (v)500,0
(uimp) tension assignée de tenue aux chocs6ákV
Hauteur de l'emballage 14ácm
Largeur de l'emballage 39ácm
Profondeur d'encastrement (mm)44,0
Indice de protection (ip)IP20
Température ambiante en fonctionnement (°c)60,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2S03
Type d'emballage 3BB1
Sans mercureOui
Information sur les exemptions rohsOui
Sensibilité / courant de défaut nominal (i?n) (ma)0,3
SélectifOui
Tenue au courant de choc (ka)3,0
Degré de pollution3,0
Largeur en nombre de modules2,0
Type retardé de courte duréeOui
Avec dispositif de verrouillageOui
Produits auxiliaires associablesOui
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Type de réseauCA
Nb produits dans l'emballage 254
Type de courant différentielAC
Qc carton54
QctPF
Pas de 9 mm4
Nombre d'unité par paquet1
Nb produits dans l'emballage 36
Qc unité1
