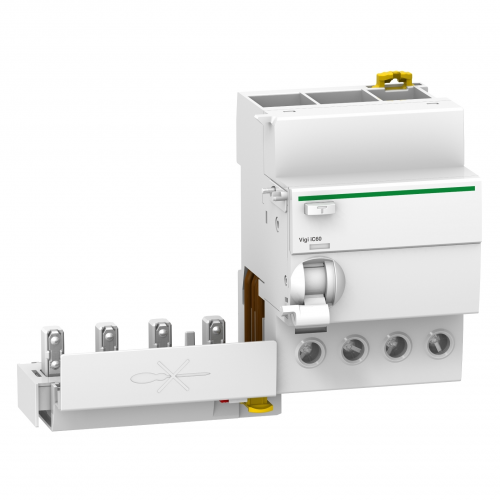

Vigi IC60 4P 40A 30 AC Vigi IC60 4P 40A 30 AC

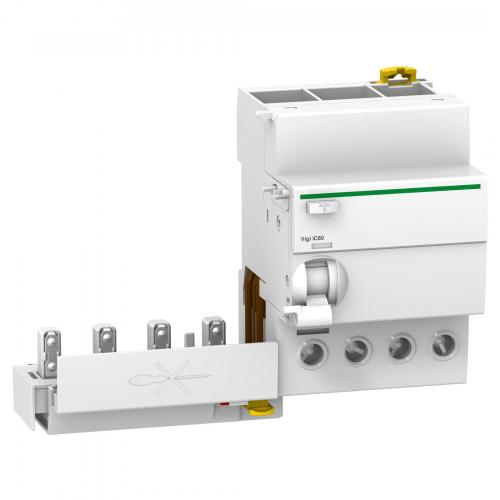

Vigi IC60 4P 40A 30 AC Vigi IC60 4P 40A 30 AC

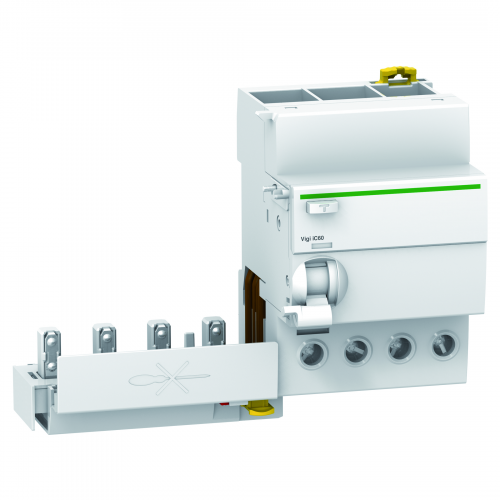

Vigi IC60 4P 40A 30 AC Vigi IC60 4P 40A 30 AC

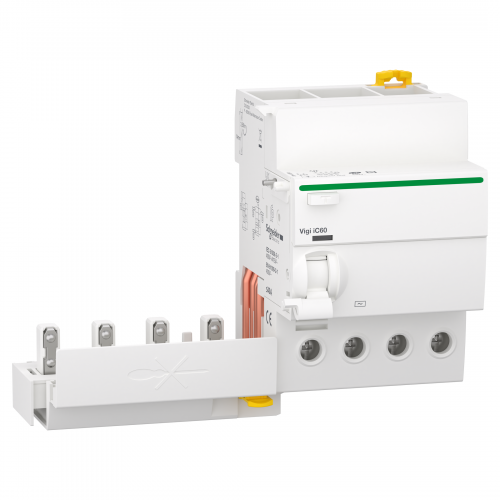

Vigi IC60 4P 40A 30 AC Vigi IC60 4P 40A 30 AC

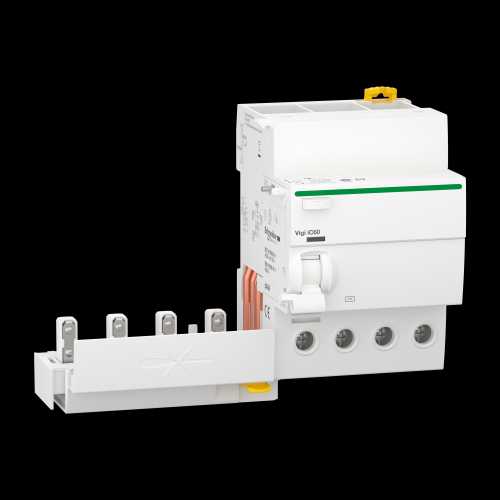

Vigi IC60 4P 40A 30 AC Vigi IC60 4P 40A 30 AC

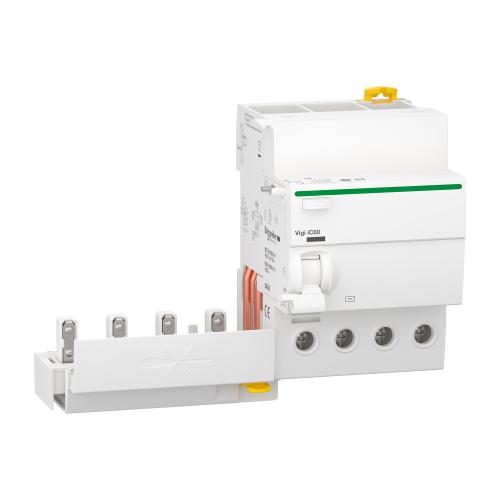

Vigi IC60 4P 40A 30 AC Vigi IC60 4P 40A 30 AC

Code article : SCHA9Q11440
Code EAN : 3606480393518
Désignation : Vigi IC60 4P 40A 30 AC
Ce bloc différentiel pour disjoncteur Vigi Acti9 iC60 en ver
sion 4P 40A est destiné au réseau 400Vca. Il est dédié aux a
pplications industrielles. De Type AC avec une sensibilité d
e 30mA il possède une temporisation instantanée.
Site fournisseur
 Spécificités article
Courant nominal (a)40
Fréquence (hz)50/60
GammeVigi iC60
Garantie18 mois
Hauteur91ámm
Intensité (a)40áA
IpIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Poids0,245ákg
Profondeur73,5ámm
Section fil rigide35
Section fil souple25
TypeBlocs différentiels Vigi
Type de raccordementBorne du type à cage dessous pour 1 câble(s) 1à35ámm² rigide sans emboutBorne du type à ca
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
(ue) tension assignée d'emploi400 V CA 50/60 Hz se conformer à EN 61009-1400/415 V CA 50/60 Hz se conformer à IEC 61009-
Compatibilité électromagnétiqueTenue aux ondes 8/20 µs, 250 A se conformer à IEC 61009-1
Présence d'halogènesProduit avec composants plastiques sans halogènes
(ui) tension d'isolement500áV CA 50/60 Hz se conformer à CEI 60947-2
Compatibilité de gammeActi 9 Acti 9 iC60Acti 9 Acti 9 Reflex iC60
Profil environnementalProfil environnemental du Produit
(uimp) tension assignée de tenue aux chocs6ákV se conformer à CEI 60947-2
Indication de tensionSignalisation de déclenchement
Directive rohs ueConforme Déclaration RoHS UE
Technologie différentielIndépendant de la tension
Longueur de dénudage des fils14ámm pour bas connexion
NormesIEC 61009-1EN 61009-1
Statut environnemental de l'offreProduit Green Premium
Régulation reachDéclaration REACh
Produits compatiblesTerminal simple
Mode d'installationEncliquetable
Couple de serrage3,5áN.m bas
TemporisationInstantané
Connexion électrique sur disjoncteurConnecteur
Température ambiante de stockage-40à85á°C
Support de montageRail DIN
"Compatibilité des répartiteur, peigne,
Température de l'air ambiant en fonctionnement-5à60á°C
Poids de l'emballage 35,115ákg
Type de protection contre les fuites à la terreType AC
Largeur de l'emballage 112,5ácm
Longueur de l'emballage 114,5ácm
Position de l'appareillage dans l'installationDépart
Sensibilité du différentiel30ámA
Largeur63ámm
Hauteur de l'emballage 275ácm
Largeur de l'emballage 280ácm
Longueur de l'emballage 260ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Tension d'isolement assignée (ui) (v)500,0
Tension nominale (un) (v)415,0
Hauteur de l'emballage 19ácm
Tenue au courant de choc (ka)0,25
Courant de défaut nominal (a)0,03
Température ambiante en fonctionnement (°c)60,0
Type d'emballage 1PCE
Type d'emballage 2P06
Nb produits dans l'emballage 2120
Type d'emballage 3S03
Sans mercureOui
Information sur les exemptions rohsOui
Nombre de pôles4,0
Temps de retard max. (ms)0,0
Degré de pollution3,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Description des pôles4P
Type de réseauCA
Nb produits dans l'emballage 315
Type de courant différentielAC
Qc carton15
QctPF
Pas de 9 mm7
Nombre d'unité par paquet1
Qc unité1
