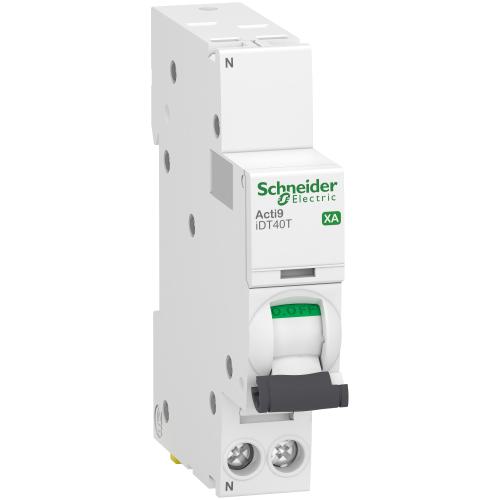

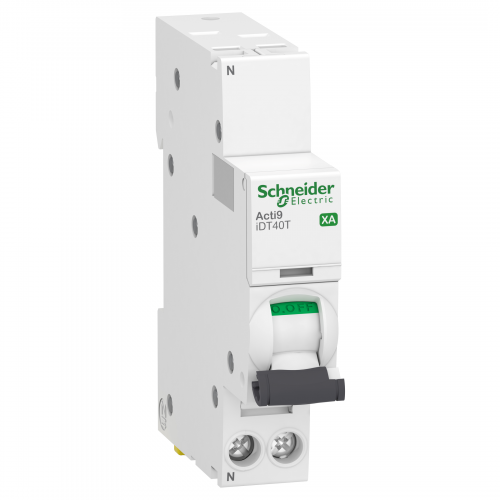

 iDT40XA 1PN C 16A 6kA  iDT40XA 1PN C 16A 6kA
 iDT40XA 1PN C 16A 6kA  iDT40XA 1PN C 16A 6kA
 iDT40XA 1PN C 16A 6kA  iDT40XA 1PN C 16A 6kA

Code article : SCHA9PE2616
Code EAN : 3606489741112
Désignation : iDT40XA 1PN C 16A 6kA
Acti9 iDT40T XA - disjoncteur modulaire - auto/vis - 1P+N -
16A - co4500 A Icn conformément à EN 60898 - 230 V AC 50/60
Hz / 4,5 kA Icu conformément à EN/IEC 60947-2 - 230 V AC 50/
60 Hz - Rail DIN - NF - largeur 2 pas de 9mm
Site fournisseur
 Spécificités article
CouleurBlanc
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
(ics) pouvoir de coupure de service4500áA 100á% Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-14,5ákA 75á% Icu à 230 V CA
Pouvoir de coupure4500áA Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-16ákA Icu à 230 V CA 50 Hz se conf
Type de raccordementBornes à vis peigne tête de groupeBorne du type à cage bas1à10ámm² soupleBorne du type à c
Limite de déclenchement magnétique5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Indication de tensionIndication ON/OFFSignalisation de déclenchement
(ui) tension d'isolement400áV CA 50 Hz se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs4ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Classe de limitation3 se conformer à EN/CEI 60898-1
NormesEN/CEI 60898-1EN/CEI 60947-2
Directive rohs ueConforme Déclaration RoHS UE
Verrouillages optionnelsDispositif de cadenassage
Longueur de dénudage des fils14ámm pour bas connexion
Type de produit ou équipementDisjoncteur miniature
Type de déclencheurThermique-magnétique
Nom du produitActi9 iDT40 XA
(ue) tension assignée d'emploi230 V CA 50 Hz
Mode d'installationEncliquetable
ApplicationDistribution
Humidité relative95á% à 55á°C
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique20000ácycle
ConnexionAutomatique
Protection différentielleBloc séparé
Nom de l'appareilIDT40T XA
Couple de serrage2áN.m bas
Température de fonctionnement-25à70á°C
Température ambiante de stockage-40à85á°C
Support de montageRail DIN
Poids de l'emballage 21,356ákg
Poids de l'emballage 315,34ákg
Garantie18 mois
Description des pôles1P + N
Position du pôle neutreGauche
Altitude de fonctionnement2000 m
Hauteur de l'emballage 11,8ácm
Largeur de l'emballage 17,5ácm
GammeActi9
Fréquence du réseau50 Hz
Hauteur85ámm
Largeur18ámm
Profondeur74ámm
Poids110ág
Poids de l'emballage (kg)108ág
Hauteur de l'emballage 210ácm
Longueur de l'emballage 222ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Tension assignée (ue) (v)230,0
Tension d'isolement assignée (ui) (v)400,0
In courant assigné d'emploi16áA
Longueur de l'emballage 19ácm
Largeur de l'emballage 29ácm
Profondeur d'encastrement (mm)44,0
Calibre/courant nominal assigné (in) (a)16,0
Fréquence (hz)50,0
Indice de protection (ip)IP20
Section de raccordement cable rigide (mm²)16,0
Température ambiante en fonctionnement (°c)70,0
Coupure pleinement apparenteOui
Position de verrouillageVis
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Nb produits dans l'emballage 3132
Sans mercureOui
Information sur les exemptions rohsOui
Classe de limitation d'énergie (i²t)3,0
Catégorie de surtension3,0
Degré de pollution3,0
Largeur en nombre de modules2,0
Nombre de pôles protégés1,0
Pôle neutre sectionné simultanémentOui
Section de raccordement cable souple (mm²)1,0
Produits auxiliaires associablesOui
Nombre de pôles (total)2,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)4,5
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)6,0
Tension assignée de tenue aux chocs (uimp) (kv)4,0
Qc carton132
Type de réseauCA
Certifications du produitCE
Nb produits dans l'emballage 212
Type de tensionAC
Qc boite12
QctCT
Nombre de pôles protégés1
Courbe de déclenchementC
Pas de 9 mm2
Nombre d'unité par paquet1
Caractéristique de déclenchement (type/courbe)C
Qc unité1
