iDT40XAA disj 1PN C 16A 6kA iDT40XAA disj 1PN C 16A 6kA
iDT40XAA disj 1PN C 16A 6kA iDT40XAA disj 1PN C 16A 6kA
iDT40XAA disj 1PN C 16A 6kA iDT40XAA disj 1PN C 16A 6kA
iDT40XAA disj 1PN C 16A 6kA iDT40XAA disj 1PN C 16A 6kA
iDT40XAA disj 1PN C 16A 6kA iDT40XAA disj 1PN C 16A 6kA
iDT40XAA disj 1PN C 16A 6kA iDT40XAA disj 1PN C 16A 6kA

Code article : SCHA9PA2616
Code EAN : 3606489568122
Désignation : iDT40XAA disj 1PN C 16A 6kA

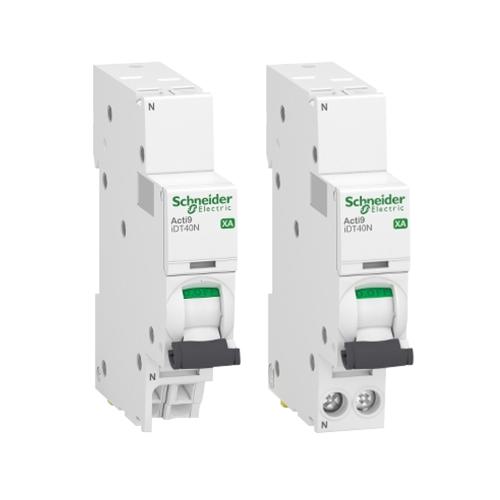

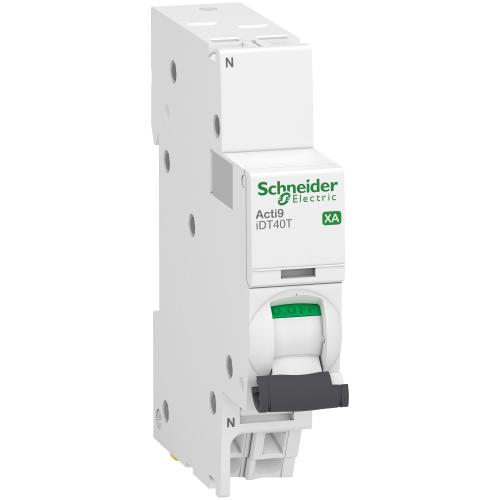

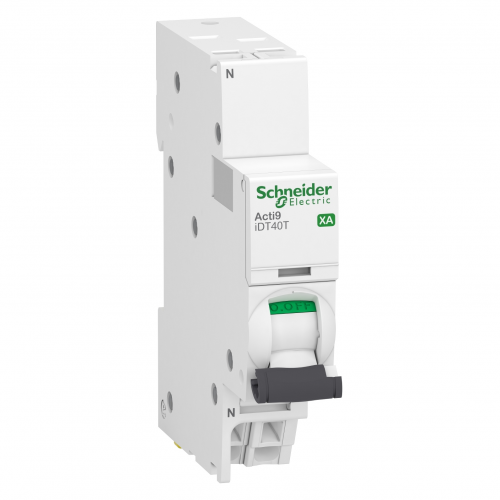

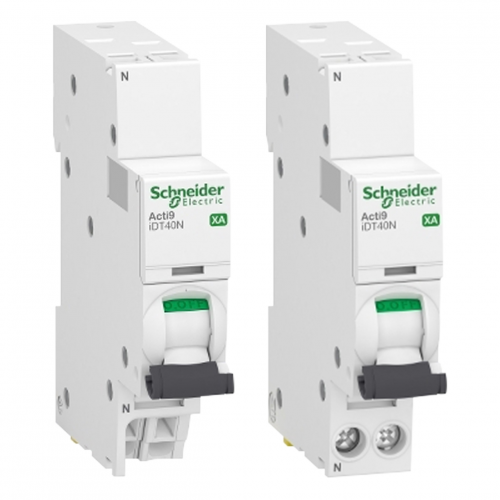

Ce disjoncteur modulaire de la gamme Acti9 iDT40 XA est équi
pé de bornes à connexions automatiques. En version 1P+N 16A
Courbe C, son pouvoir de coupure assigné est de 4500A (EN610
09-1) ou de 6kA (EN60947-2) sur les réseaux 230Vca.
Site fournisseur
 Spécificités article
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Type de raccordementBornes à vis peigne tête de groupeBornes à vis bas1à4ámm² soupleBornes à vis bas1à2,5ámm²
(ics) pouvoir de coupure de service4500áA 100á% Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-14,5ákA 75á% Icu à 230 V CA
Pouvoir de coupure4500áA Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-16ákA Icu à 230 V CA 50 Hz se conf
Limite de déclenchement magnétique5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Indication de tensionIndication ON/OFFSignalisation de déclenchement
(ui) tension d'isolement400áV CA 50 Hz se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs4ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Classe de limitation3 se conformer à EN/CEI 60898-1
NormesEN/CEI 60898-1EN/CEI 60947-2
Directive rohs ueConforme Déclaration RoHS UE
Verrouillages optionnelsDispositif de cadenassage
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Régulation reachDéclaration REACh
Nom du produitActi9 iDT40 XA
(ue) tension assignée d'emploi230 V CA 50 Hz
Mode d'installationEncliquetable
ApplicationDistribution
Humidité relative95á% à 55á°C
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique20000ácycle
ConnexionAutomatique
Protection différentielleBloc séparé
Nom de l'appareilIDT40T XA
Température de fonctionnement-25à70á°C
Température ambiante de stockage-40à85á°C
Support de montageRail DIN
Position de verrouillageSans vis
Poids de l'emballage 21,288ákg
Poids de l'emballage 314,56ákg
Garantie18 mois
Description des pôles1P + N
Position du pôle neutreGauche
Altitude de fonctionnement2000 m
Hauteur de l'emballage 11,8ácm
Largeur de l'emballage 17,4ácm
GammeActi9
Fréquence du réseau50 Hz
Hauteur85ámm
Largeur18ámm
Profondeur74ámm
Poids110ág
CouleurBlanc
Poids de l'emballage (kg)102ág
Hauteur de l'emballage 210ácm
Longueur de l'emballage 222ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Tension assignée (ue) (v)230,0
Tension d'isolement assignée (ui) (v)400,0
In courant assigné d'emploi16áA
Longueur de l'emballage 19ácm
Largeur de l'emballage 29ácm
Profondeur d'encastrement (mm)44,0
Calibre/courant nominal assigné (in) (a)16,0
Fréquence (hz)50,0
Indice de protection (ip)IP20
Température ambiante en fonctionnement (°c)70,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Nb produits dans l'emballage 3132
Sans mercureOui
Information sur les exemptions rohsOui
Classe de limitation d'énergie (i²t)3,0
Catégorie de surtension3,0
Degré de pollution3,0
Largeur en nombre de modules1,0
Nombre de pôles protégés1,0
Pôle neutre sectionné simultanémentOui
Section de raccordement cable rigide (mm²)4,0
Section de raccordement cable souple (mm²)4,0
Produits auxiliaires associablesOui
Nombre de pôles (total)2,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)4,5
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)6,0
Tension assignée de tenue aux chocs (uimp) (kv)4,0
Qc carton132
Type de réseauCA
Labels qualitéNF
Certifications du produitCE
Nb produits dans l'emballage 212
Type de tensionAC
Qc boite12
QctCT
Nombre de pôles protégés1
Courbe de déclenchementC
Pas de 9 mm2
Nombre d'unité par paquet1
Caractéristique de déclenchement (type/courbe)C
Qc unité1
