iDT40 disj 1PN 32A C 6kA iDT40 disj 1PN 32A C 6kA
iDT40 disj 1PN 32A C 6kA iDT40 disj 1PN 32A C 6kA
iDT40 disj 1PN 32A C 6kA iDT40 disj 1PN 32A C 6kA

Code article : SCHA9P22632
Code EAN : 3606481381361

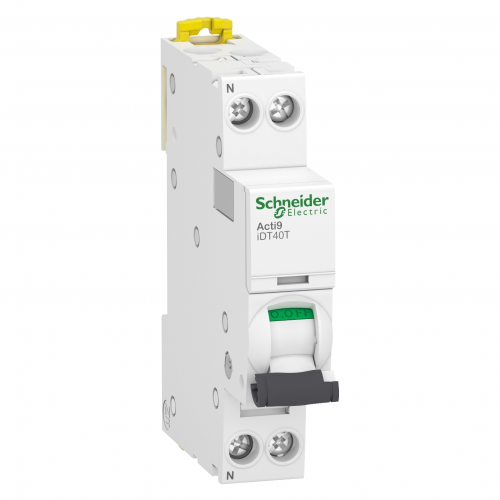

Désignation : iDT40 disj 1PN 32A C 6kA
Acti9 iDT40T - disjoncteur modulaire - 1P+N - 32A - courbe C
- 4500A Icn conformément à EN 60898 - 230 V AC 50/60 Hz / 6
kA Icu conformément à EN/IEC 60947-2 - 230..240V AC 50/60 Hz
- Rail DIN - NF - largeur 2 pas de 9mm
Site fournisseur
 Spécificités article
CouleurBlanc
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
(ics) pouvoir de coupure de service4500áA 100á% Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-14,5ákA 75á% Icu à 230 V CA
Pouvoir de coupure4500áA Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-16ákA Icu à 230 V CA 50 Hz se conf
Type de raccordementBorne du type à cage haut ou bas1à10ámm² soupleBorne du type à cage haut ou bas1à16ámm² ri
Limite de déclenchement magnétique5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
Degré de protection ipIP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Indication de tensionIndication ON/OFFSignalisation de déclenchement
(ui) tension d'isolement400áV CA 50 Hz se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs4ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnementOui se conformer à EN/CEI 60947-2
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Classe de limitation3 se conformer à EN/CEI 60898-1
NormesEN/CEI 60898-1EN/CEI 60947-2
Directive rohs ueConforme Déclaration RoHS UE
Verrouillages optionnelsDispositif de cadenassage
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Couple de serrage2áN.m haut ou bas
Régulation reachDéclaration REACh
(ue) tension assignée d'emploi230 V CA 50 Hz
Mode d'installationEncliquetable
ApplicationDistribution
Humidité relative95á% à 55á°C
Nom du produitActi9 iDT40
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Protection différentielleBloc séparé
Certifications du produitCEBVRINADNV
Température de fonctionnement-25à70á°C
Température ambiante de stockage-40à85á°C
Support de montageRail DIN
Poids de l'emballage 21,534ákg
Poids de l'emballage 317,24ákg
Garantie18 mois
Nom de l'appareilIDT40T
Description des pôles1P + N
Position du pôle neutreGauche
Altitude de fonctionnement2000 m
Hauteur de l'emballage 11,8ácm
Largeur de l'emballage 17,4ácm
Longueur de l'emballage 19,4ácm
GammeActi9
Fréquence du réseau50 Hz
Hauteur85ámm
Largeur18ámm
Profondeur74ámm
Poids120ág
ConnexionA vis
Poids de l'emballage (kg)122ág
Hauteur de l'emballage 210ácm
Longueur de l'emballage 223ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Tension assignée (ue) (v)230,0
Tension d'isolement assignée (ui) (v)400,0
Température ambiante en fonctionnement (°c)-25,0
In courant assigné d'emploi32áA
Largeur de l'emballage 28ácm
Profondeur d'encastrement (mm)44,0
Calibre/courant nominal assigné (in) (a)32,0
Fréquence (hz)50,0
Indice de protection (ip)IP20
Coupure pleinement apparenteOui
Position de verrouillageVis
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Nb produits dans l'emballage 3132
Sans mercureOui
Information sur les exemptions rohsOui
Classe de limitation d'énergie (i²t)3,0
Catégorie de surtension3,0
Degré de pollution3,0
Largeur en nombre de modules1,0
Nombre de pôles protégés1,0
Pôle neutre sectionné simultanémentOui
Section de raccordement cable rigide (mm²)1,0
Section de raccordement cable souple (mm²)1,0
Produits auxiliaires associablesOui
Nombre de pôles (total)2,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)4,5
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)6,0
Tension assignée de tenue aux chocs (uimp) (kv)4,0
Qc carton132
Type de réseauCA
Labels qualitéNF
Nb produits dans l'emballage 212
Type de tensionAC
Qc boite12
QctCT
Nombre de pôles protégés1
Courbe de déclenchementC
Pas de 9 mm2
Nombre d'unité par paquet1
Caractéristique de déclenchement (type/courbe)C
Qc unité1
