Code article : SCHA9P22620
Code EAN : 3606481381347

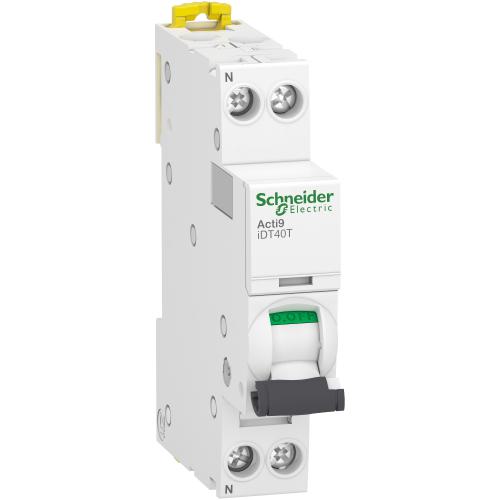

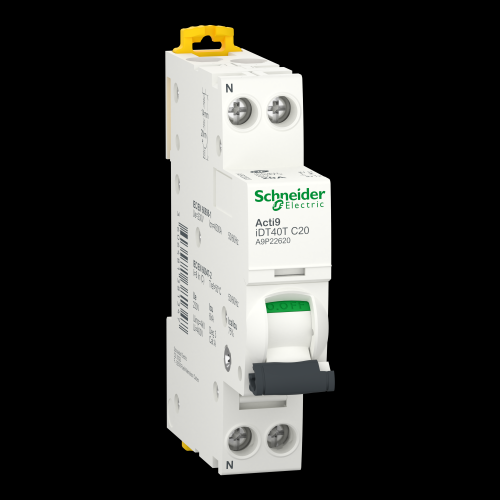

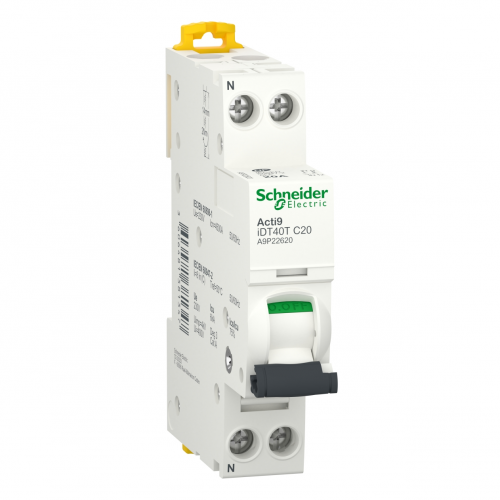

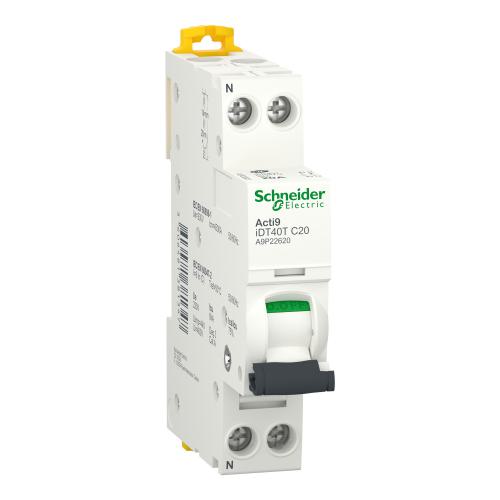

Désignation : iDT40 disj 1PN 20A C 6kA
Ce disjoncteur modulaire de la gamme Acti9 iDT40T est dédié
aux applications tertiaires. En version 1P+N 20A Courbe C, s
on pouvoir de coupure assigné est de 4500A (EN61009-1) ou de
6kA (EN60947-2) sur les réseaux 230Vca.
Site fournisseur
Spécificités article
Régulation rohs chine
Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
(ics) pouvoir de coupure de service
4500áA 100á% Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-14,5ákA 75á% Icu à 230 V CA
Pouvoir de coupure
4500áA Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-16ákA Icu à 230 V CA 50 Hz se conf
Type de raccordement
Borne du type à cage haut ou bas1à10ámm² soupleBorne du type à cage haut ou bas1à16ámm² ri
Limite de déclenchement magnétique
5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
Degré de protection ip
IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Indication de tension
Indication ON/OFFSignalisation de déclenchement
(ui) tension d'isolement
400áV CA 50 Hz se conformer à EN/CEI 60947-2
(uimp) tension assignée de tenue aux chocs
4ákV se conformer à EN/CEI 60947-2
Aptitude au sectionnement
Oui se conformer à EN/CEI 60947-2
Profil environnemental
Profil environnemental du Produit
Longueur de dénudage des fils
14ámm pour haut ou bas connexion
Classe de limitation
3 se conformer à EN/CEI 60898-1
Normes
EN/CEI 60898-1EN/CEI 60947-2
Directive rohs ue
Conforme Déclaration RoHS UE
Verrouillages optionnels
Dispositif de cadenassage
Présence d'halogènes
Produit sans halogènes
Type de produit ou équipement
Disjoncteur miniature
Statut environnemental de l'offre
Produit Green Premium
Type de déclencheur
Thermique-magnétique
Couple de serrage
2áN.m haut ou bas
Régulation reach
Déclaration REACh
(ue) tension assignée d'emploi
230 V CA 50 Hz
Mode d'installation
Encliquetable
Application
Distribution
Humidité relative
95á% à 55á°C
Nom du produit
Acti9 iDT40
Type de commande
Par maneton
Endurance mécanique
20000ácycle
Endurance électrique
20000ácycle
Protection différentielle
Bloc séparé
Certifications du produit
CEBVRINADNV
Température de fonctionnement
-25à70á°C
Température ambiante de stockage
-40à85á°C
Poids de l'emballage 3
16,452ákg
Support de montage
Rail DIN
Poids de l'emballage 2
1,449ákg
Garantie
18 mois
Nom de l'appareil
IDT40T
Description des pôles
1P + N
Position du pôle neutre
Gauche
Altitude de fonctionnement
2000 m
Hauteur de l'emballage 1
1,8ácm
Largeur de l'emballage 1
7,4ácm
Longueur de l'emballage 1
9,4ácm
Gamme
Acti9
Fréquence du réseau
50 Hz
Hauteur
85ámm
Largeur
18ámm
Profondeur
74ámm
Poids
120ág
Couleur
Blanc
Connexion
A vis
Poids de l'emballage (kg)
116ág
Hauteur de l'emballage 2
10ácm
Longueur de l'emballage 2
23ácm
Hauteur de l'emballage 3
30ácm
Largeur de l'emballage 3
30ácm
Longueur de l'emballage 3
40ácm
Tension assignée (ue) (v)
230,0
Tension d'isolement assignée (ui) (v)
400,0
In courant assigné d'emploi
20áA
Largeur de l'emballage 2
8ácm
Profondeur d'encastrement (mm)
44,0
Calibre/courant nominal assigné (in) (a)
20,0
Fréquence (hz)
50,0
Indice de protection (ip)
IP20
Section de raccordement cable rigide (mm²)
16,0
Section de raccordement cable souple (mm²)
10,0
Température ambiante en fonctionnement (°c)
70,0
Coupure pleinement apparente
Oui
Position de verrouillage
Vis
Type d'emballage 1
PCE
Type d'emballage 2
BB1
Type d'emballage 3
S03
Nb produits dans l'emballage 3
132
Sans mercure
Oui
Information sur les exemptions rohs
Oui
Classe de limitation d'énergie (i²t)
3,0
Catégorie de surtension
3,0
Degré de pollution
3,0
Largeur en nombre de modules
1,0
Nombre de pôles protégés
1,0
Pôle neutre sectionné simultanément
Oui
Produits auxiliaires associables
Oui
Nombre de pôles (total)
2,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)
4,5
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)
6,0
Tension assignée de tenue aux chocs (uimp) (kv)
4,0
Qc carton
132
Type de réseau
CA
Labels qualité
NF
Nb produits dans l'emballage 2
12
Type de tension
AC
Qc boite
12
Qct
PF
Nombre de pôles protégés
1
Courbe de déclenchement
C
Pas de 9 mm
2
Nombre d'unité par paquet
1
Caractéristique de déclenchement (type/courbe)
C
Qc unité
1
QUANTITÉ
D.E.P. - LE PONTET
ZC AVIGNON NORD
241 AVENUE DE FONTVERT
84130 LE PONTET
TÉL 04 32 44 84 05
FAX 04 90 31 29 97
contact@dep84.fr
QUI SOMMES-NOUS ?
NOS AGENCES
MENTIONS LÉGALES
CGV
CONTACTEZ-NOUS
Copyright © 2023-2024
BG Partners
En poursuivant votre navigation sur ce site, vous acceptez l'utilisation de cookies afin de vous offrir une expérience optimale.
OK
