Code article : SCHA9F77416
Code EAN : 3606480094316

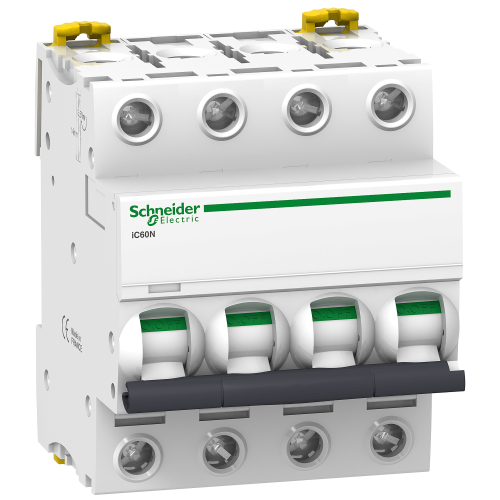

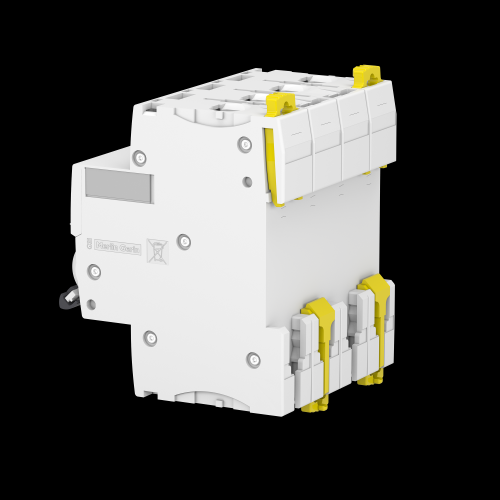

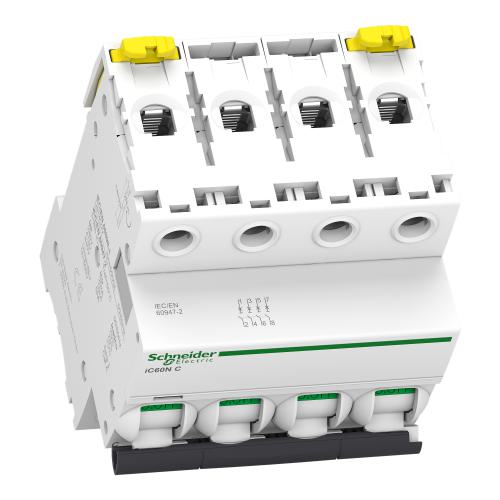

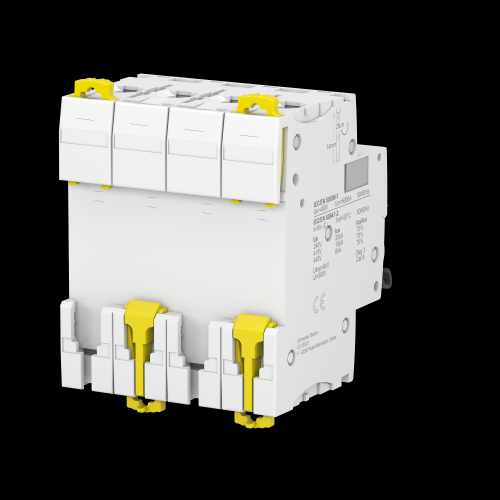

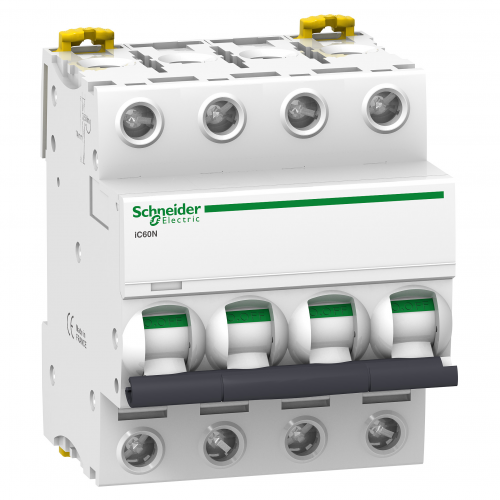

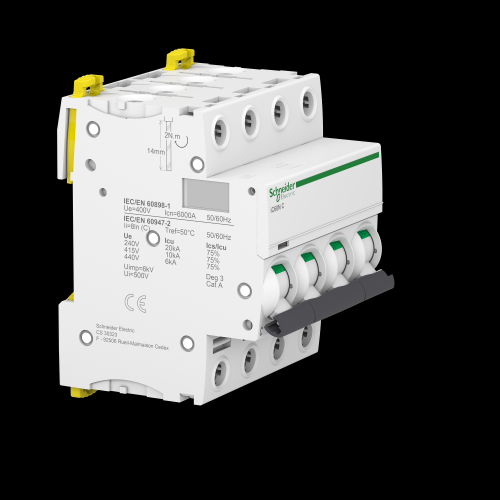

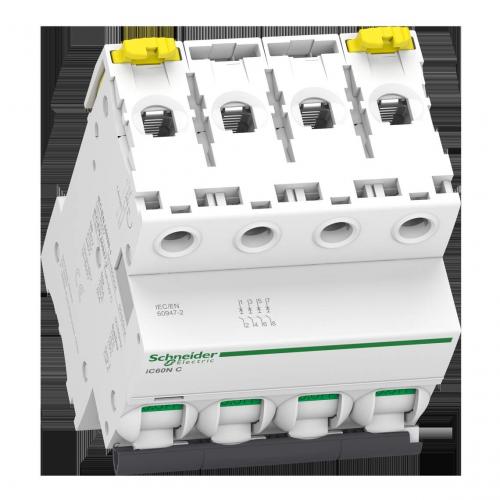

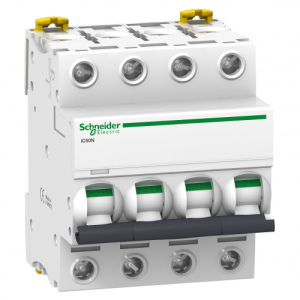

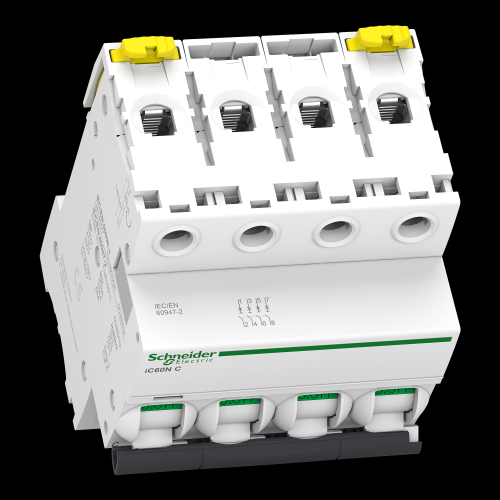

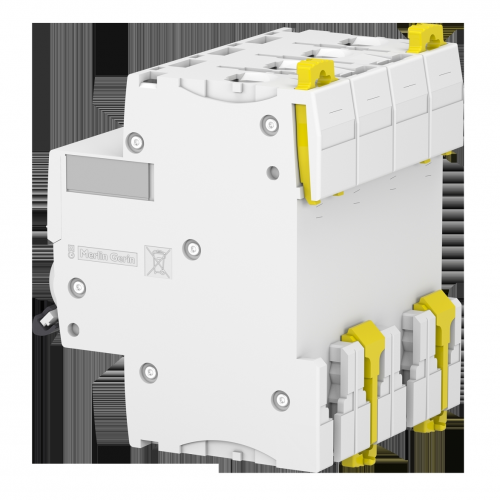

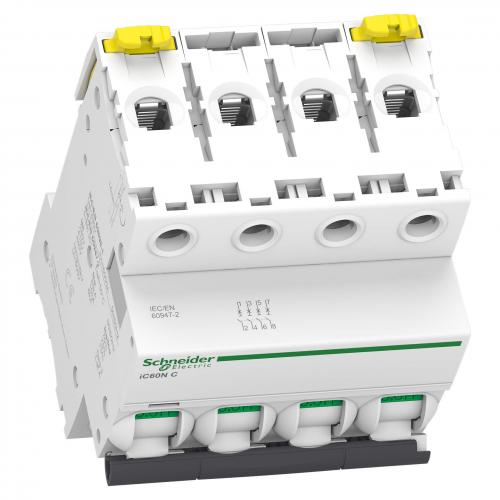

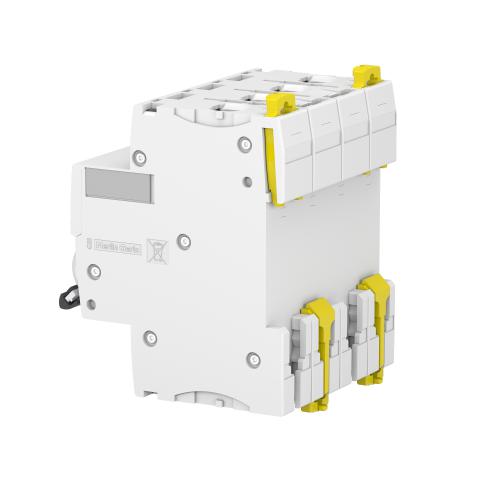

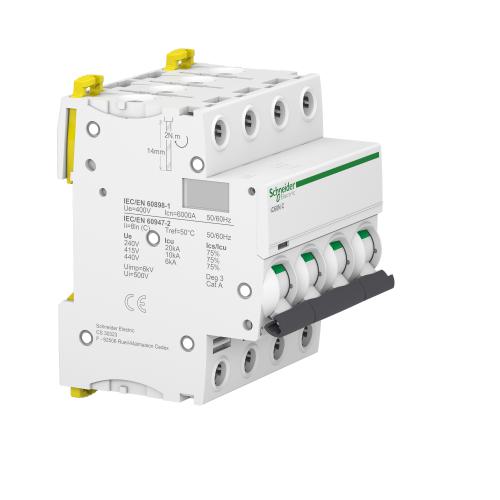

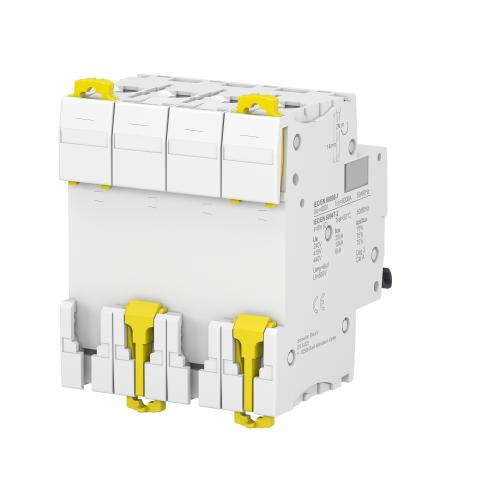

Désignation : IC60N DISJ 4P 16A COURB C
Ce disjoncteur Acti9 iC60N est dédié aux applications tertia
ires. En version 4P 16A en Courbe C, son pouvoir de coupure
assigné est de 6000A (EN 60898-1) et de 10kA (EN 60947-2) su
r des réseaux 400Vca.
Site fournisseur
Spécificités article
(ics) pouvoir assigné de coupure de service en court-circuit
15ákA 75á% se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5ákA 75á% se conformer à E
Pouvoir de coupure
6000áA Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-136ákA Icu à 12...60 V CA 50/60
Régulation rohs chine
Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Aptitude au sectionnement
Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou
Type de raccordement
Terminal simple (haut ou bas) 1à25ámm² rigideTerminal simple (haut ou bas) 1à16ámm² souple
(ui) tension d'isolement
500áV CA 50/60 Hz se conformer à EN 60947-2500áV CA 50/60 Hz se conformer à CEI 60947-2
Catégorie d'emploi
Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
(uimp) tension assignée de tenue aux chocs
6ákV se conformer à EN 60947-26ákV se conformer à CEI 60947-2
Degré de protection ip
IP20 se conformer à CEI 60529IP20 se conformer à EN 60529
Classe de limitation
3 se conformer à EN 60898-13 se conformer à IEC 60898-1
Normes
IEC 60898-1EN 60898-1EN 60947-2CEI 60947-2
Profil environnemental
Profil environnemental du Produit
Longueur de dénudage des fils
14ámm pour haut ou bas connexion
Indication de tension
Signalisation de déclenchement
Tropicalisation
2 se conformer à IEC 60068-1
Directive rohs ue
Conforme Déclaration RoHS UE
Présence d'halogènes
Produit sans halogènes
Type de produit ou équipement
Disjoncteur miniature
Statut environnemental de l'offre
Produit Green Premium
Type de déclencheur
Thermique-magnétique
Couple de serrage
2áN.m haut ou bas
Régulation reach
Déclaration REACh
"Compatibilité des répartiteur, peigne,
Déclenchement magnétique
8 x In +/- 20á%
Application
Distribution
Humidité relative
95á% à 55á°C
Type de commande
Par maneton
Endurance mécanique
20000ácycle
Endurance électrique
10000ácycle
Protection différentielle
Bloc séparé
Nom du produit
Acti9 iC60
Poids de l'emballage 2
135,928ákg
Température de l'air ambiant en fonctionnement
-35à70á°C
Température ambiante de stockage
-40à85á°C
Fréquence du réseau
50/60 Hz
Support de montage
Rail DIN
Altitude de fonctionnement
0à2000 m
Poids de l'emballage 3
1,354ákg
Profondeur
78,5ámm
Longueur de l'emballage 3
22,4ácm
Garantie
18 mois
Gamme
Acti 9
Poids
0,5ákg
Hauteur de l'emballage 1
7,3ácm
Largeur de l'emballage 1
7,1ácm
Longueur de l'emballage 1
8,5ácm
Longueur de l'emballage 2
120ácm
Hauteur de l'emballage 3
8,2ácm
Largeur de l'emballage 3
9,8ácm
Nom de l'appareil
IC60N
Hauteur
85ámm
Largeur
72ámm
Couleur
Blanc
Poids de l'emballage (kg)
435ág
Hauteur de l'emballage 2
50ácm
Largeur de l'emballage 2
80ácm
Type de tension
AC/DC
Tension assignée (ue) (v)
400,0
Tension d'isolement assignée (ui) (v)
500,0
In courant assigné d'emploi
16áA
Type de réseau
CCCA
Mode d'installation
Fixe
Profondeur d'encastrement (mm)
44,5
Calibre/courant nominal assigné (in) (a)
16,0
Fréquence (hz)
60,0
Indice de protection (ip)
IP20
Section de raccordement cable souple (mm²)
16,0
Température ambiante en fonctionnement (°c)
70,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)
20,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)
10,0
Coupure pleinement apparente
Oui
Type d'emballage 1
PCE
Type d'emballage 2
P12
Nb produits dans l'emballage 2
264
Type d'emballage 3
BB1
Sans svhc reach
Oui
Sans mercure
Oui
Information sur les exemptions rohs
Oui
Classe de limitation d'énergie (i²t)
3,0
Catégorie de surtension
4,0
Degré de pollution
3,0
Largeur en nombre de modules
4,0
Nombre de pôles protégés
4,0
Section de raccordement cable rigide (mm²)
1,0
Produits auxiliaires associables
Oui
Nombre de pôles (total)
4,0
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)
6,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)
6,0
Tension assignée de tenue aux chocs (uimp) (kv)
6,0
Description des pôles
4P
Labels qualité
NF
Qc carton
33
Qct
PF
Nombre de pôles protégés
4
Courbe de déclenchement
C
Pas de 9 mm
8
Nombre d'unité par paquet
1
Nb produits dans l'emballage 3
3
Caractéristique de déclenchement (type/courbe)
C
Qc unité
1
Qc boite
3
QUANTITÉ
D.E.P. - LE PONTET
ZC AVIGNON NORD
241 AVENUE DE FONTVERT
84130 LE PONTET
TÉL 04 32 44 84 05
FAX 04 90 31 29 97
contact@dep84.fr
QUI SOMMES-NOUS ?
NOS AGENCES
MENTIONS LÉGALES
CGV
CONTACTEZ-NOUS
Copyright © 2023-2024
BG Partners
En poursuivant votre navigation sur ce site, vous acceptez l'utilisation de cookies afin de vous offrir une expérience optimale.
OK
