Code article : SCHA9F77332
Code EAN : 3606480094255

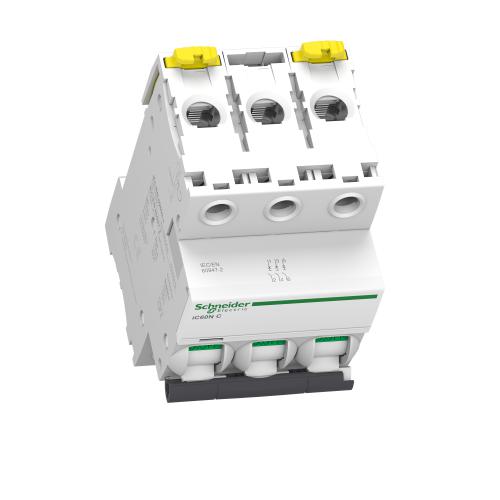

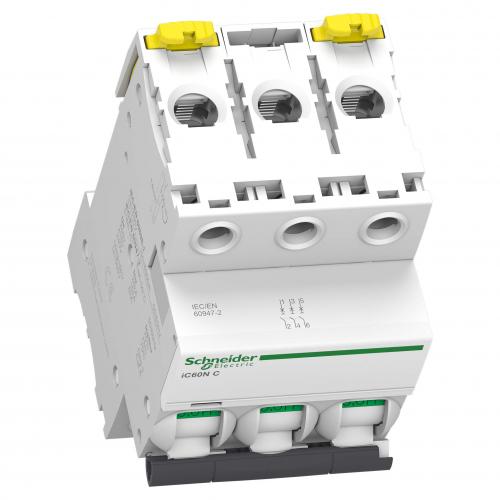

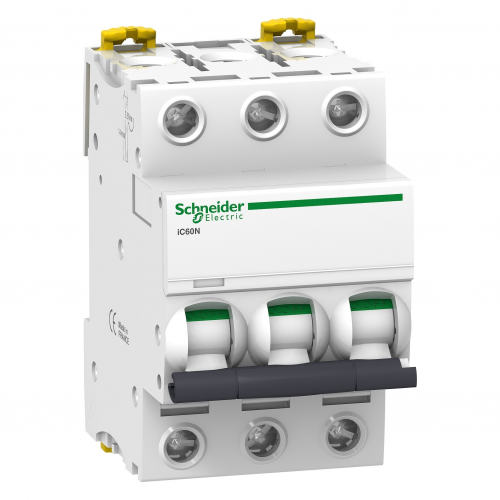

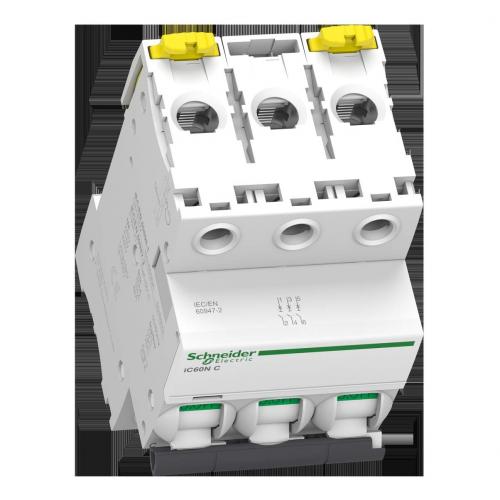

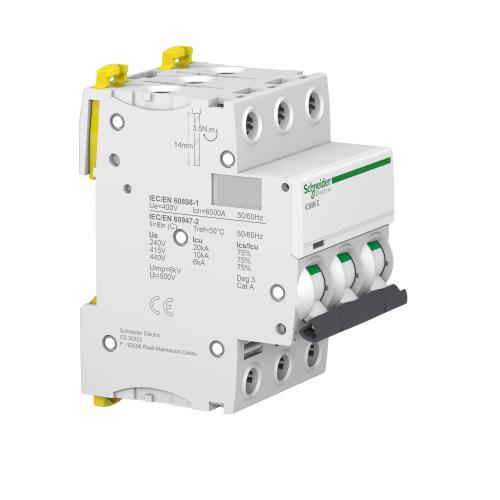

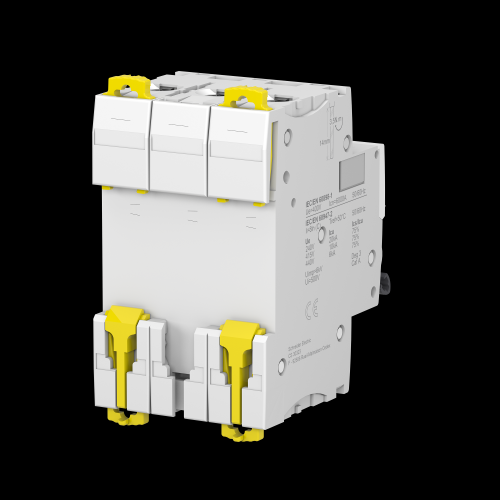

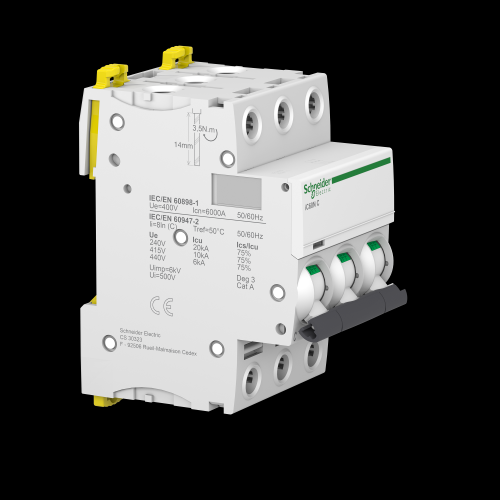

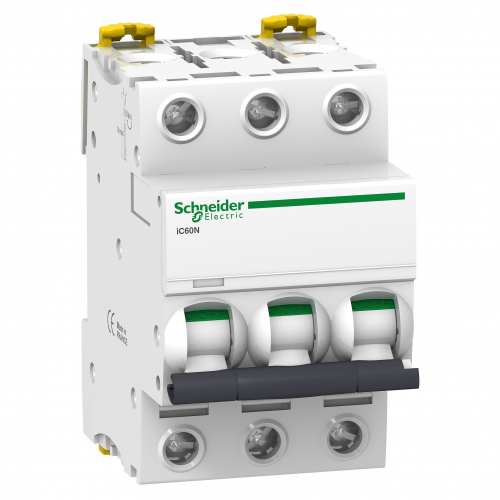

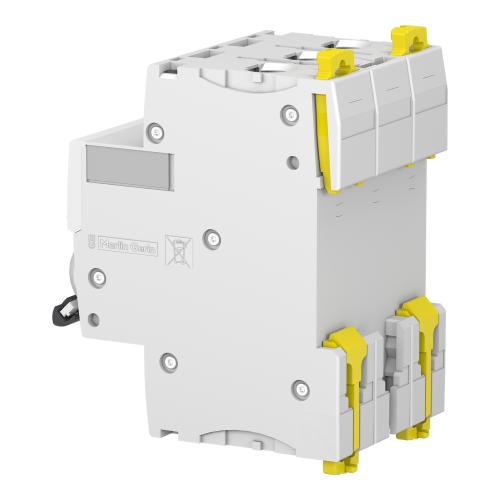

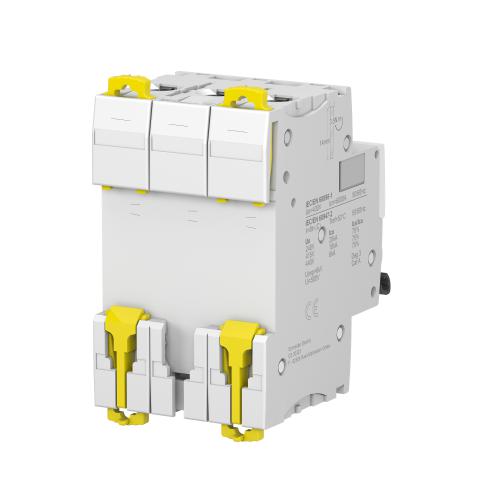

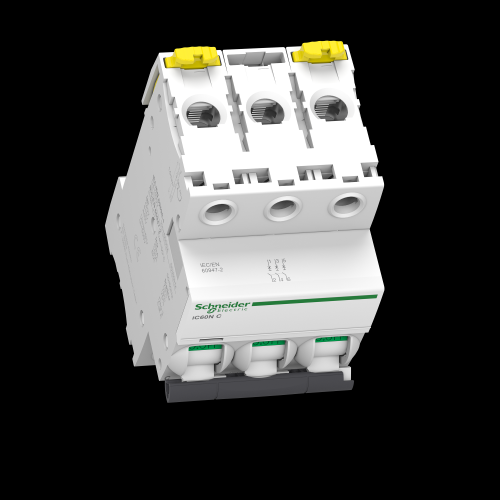

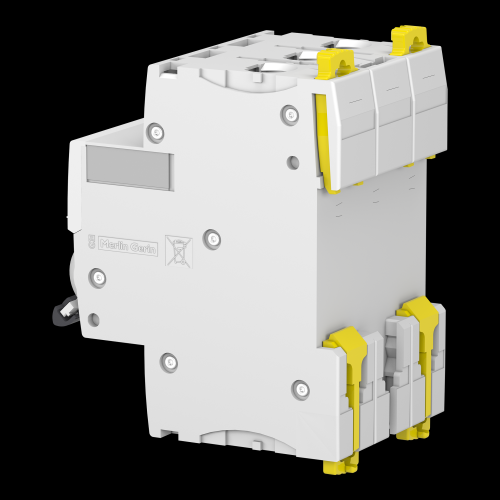

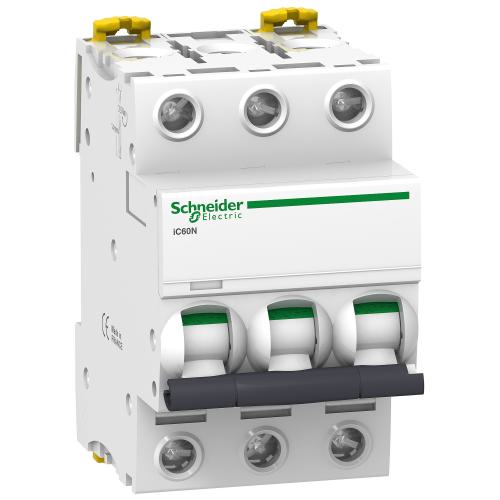

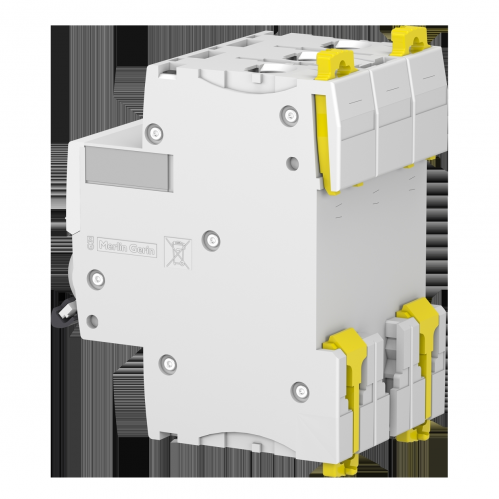

Désignation : IC60N DISJ 3P 32A COURB C
Ce disjoncteur Acti9 iC60N est dédié aux applications tertia
ires. En version 3P 32A en Courbe C, son pouvoir de coupure
assigné est de 6000A (EN 60898-1) et de 10kA (EN 60947-2) su
r des réseaux 400Vca.
Site fournisseur
 Spécificités article
(ics) pouvoir assigné de coupure de service en court-circuit15ákA 75á% se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5ákA 75á% se conformer à E
Pouvoir de coupure6000áA Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-136ákA Icu à 12...60 V CA 50/60
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Aptitude au sectionnementOui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou
Type de raccordementTerminal simple (haut ou bas) 1à35ámm² rigideTerminal simple (haut ou bas) 1à25ámm² souple
(ui) tension d'isolement500áV CA 50/60 Hz se conformer à EN 60947-2500áV CA 50/60 Hz se conformer à CEI 60947-2
Catégorie d'emploiCatégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN 60947-26ákV se conformer à CEI 60947-2
Degré de protection ipIP20 se conformer à CEI 60529IP20 se conformer à EN 60529
Classe de limitation3 se conformer à EN 60898-13 se conformer à IEC 60898-1
NormesIEC 60898-1EN 60898-1EN 60947-2CEI 60947-2
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Indication de tensionSignalisation de déclenchement
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Couple de serrage3,5áN.m haut ou bas
Régulation reachDéclaration REACh
"Compatibilité des répartiteur, peigne,
Déclenchement magnétique8 x In +/- 20á%
ApplicationDistribution
Humidité relative95á% à 55á°C
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Protection différentielleBloc séparé
Nom du produitActi9 iC60
Température de l'air ambiant en fonctionnement-35à70á°C
Température ambiante de stockage-40à85á°C
Fréquence du réseau50/60 Hz
Support de montageRail DIN
Poids0,375ákg
Altitude de fonctionnement0à2000 m
Poids de l'emballage 2148,6ákg
Profondeur78,5ámm
Poids de l'emballage 31,51ákg
Longueur de l'emballage 322,4ácm
Garantie18 mois
GammeActi 9
Hauteur de l'emballage 17,3ácm
Largeur de l'emballage 15,4ácm
Longueur de l'emballage 18,5ácm
Longueur de l'emballage 2120ácm
Hauteur de l'emballage 38,1ácm
Largeur de l'emballage 39,8ácm
Nom de l'appareilIC60N
Hauteur85ámm
Largeur54ámm
CouleurBlanc
Poids de l'emballage (kg)360ág
Hauteur de l'emballage 245ácm
Largeur de l'emballage 280ácm
Type de tensionAC/DC
Tension assignée (ue) (v)400,0
Tension d'isolement assignée (ui) (v)500,0
Température ambiante en fonctionnement (°c)-35,0
In courant assigné d'emploi32áA
Type de réseauCACC
Mode d'installationFixe
Profondeur d'encastrement (mm)44,5
Calibre/courant nominal assigné (in) (a)32,0
Fréquence (hz)60,0
Indice de protection (ip)IP20
Section de raccordement cable rigide (mm²)35,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)20,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2P12
Nb produits dans l'emballage 2352
Type d'emballage 3BB1
Sans svhc reachOui
Sans mercureOui
Information sur les exemptions rohsOui
Classe de limitation d'énergie (i²t)3,0
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules3,0
Nombre de pôles protégés3,0
Section de raccordement cable souple (mm²)1,0
Produits auxiliaires associablesOui
Nombre de pôles (total)3,0
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)6,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Description des pôles3P
Labels qualitéNF
Qc carton44
QctPF
Nombre de pôles protégés3
Courbe de déclenchementC
Pas de 9 mm6
Nombre d'unité par paquet1
Nb produits dans l'emballage 34
Caractéristique de déclenchement (type/courbe)C
Qc unité1
Qc boite4
