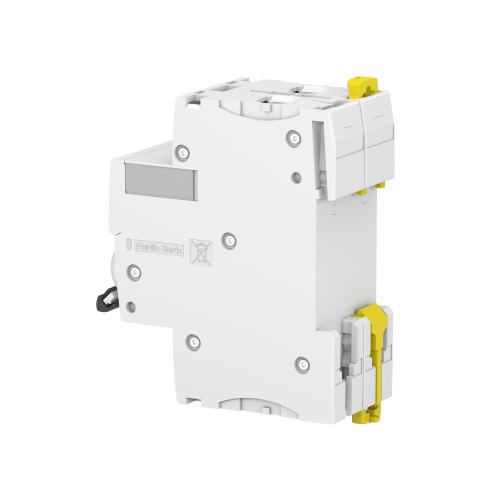

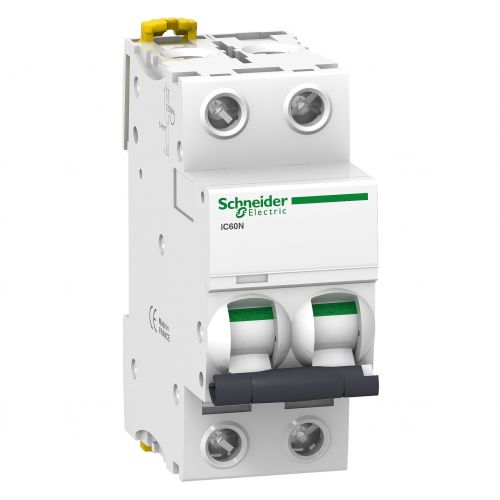

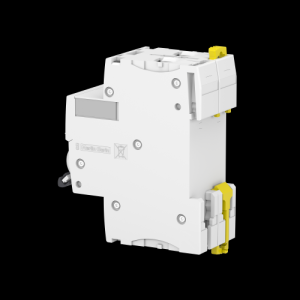

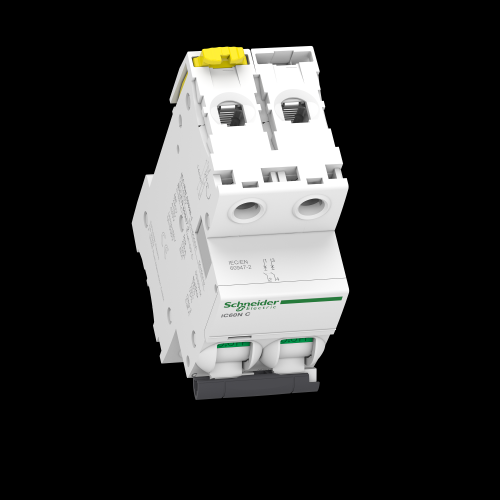

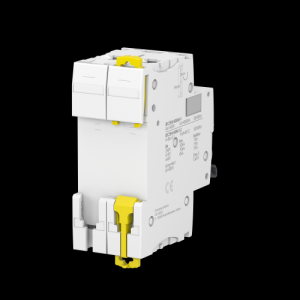

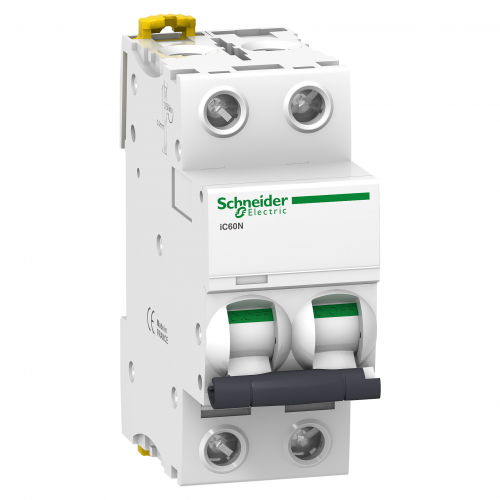

IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C
IC60N DISJ 2P 25A COURB C IC60N DISJ 2P 25A COURB C

Code article : SCHA9F77225
Code EAN : 3606480094156

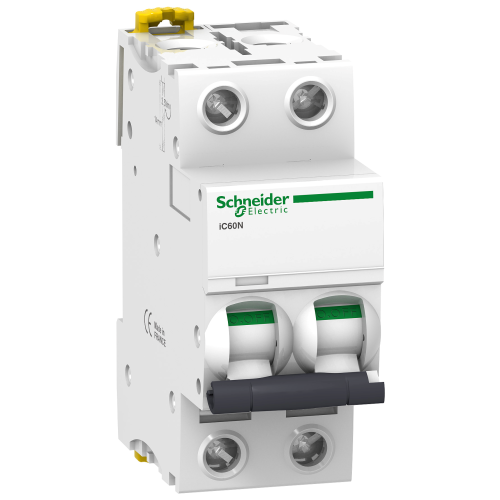

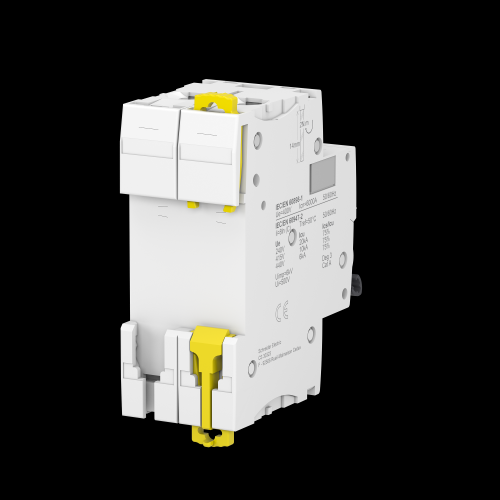

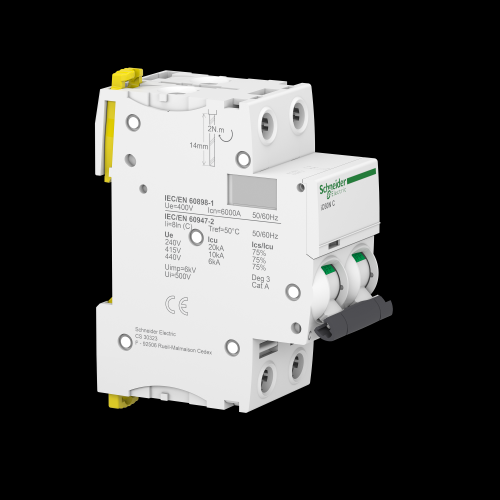

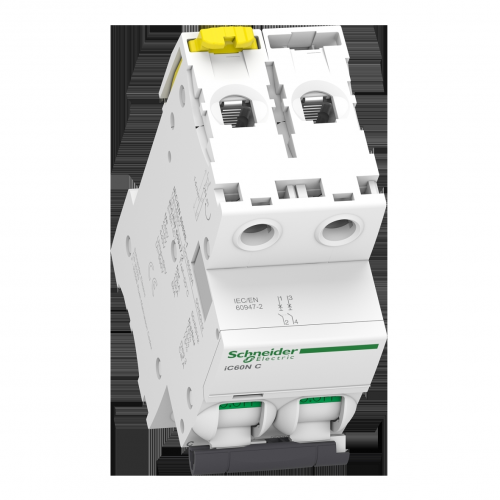

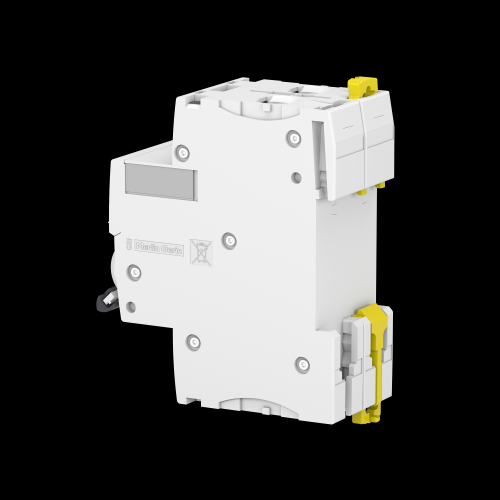

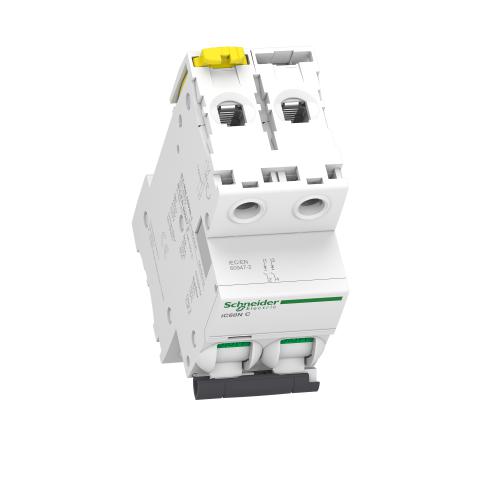

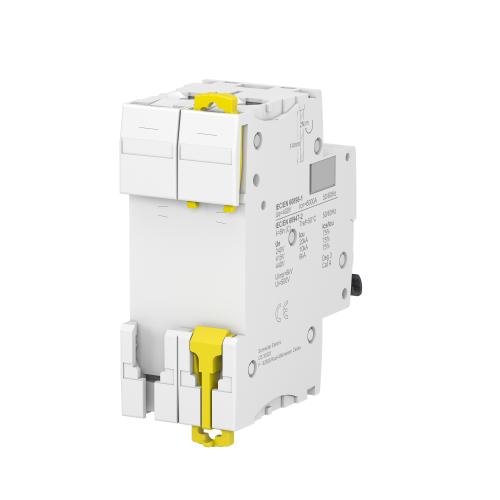

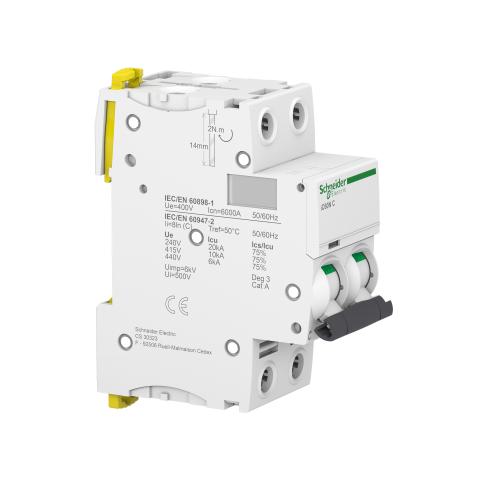

Désignation : IC60N DISJ 2P 25A COURB C
Ce disjoncteur Acti9 iC60N est dédié aux applications tertia
ires. En version 2P 25A en Courbe C, son pouvoir de coupure
assigné est de 6000A (EN 60898-1) et de 10kA (EN 60947-2) su
r des réseaux 400Vca.
Site fournisseur
 Spécificités article
(ics) pouvoir assigné de coupure de service en court-circuit15ákA 75á% se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5ákA 75á% se conformer à E
Pouvoir de coupure6000áA Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-136ákA Icu à 12...60 V CA 50/60
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Aptitude au sectionnementOui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou
Type de raccordementTerminal simple (haut ou bas) 1à25ámm² rigideTerminal simple (haut ou bas) 1à16ámm² souple
(ui) tension d'isolement500áV CA 50/60 Hz se conformer à EN 60947-2500áV CA 50/60 Hz se conformer à CEI 60947-2
Catégorie d'emploiCatégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN 60947-26ákV se conformer à CEI 60947-2
Degré de protection ipIP20 se conformer à CEI 60529IP20 se conformer à EN 60529
Classe de limitation3 se conformer à EN 60898-13 se conformer à IEC 60898-1
NormesEN 60898-1IEC 60898-1EN 60947-2CEI 60947-2
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Indication de tensionSignalisation de déclenchement
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Type de produit ou équipementDisjoncteur miniature
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Couple de serrage2áN.m haut ou bas
Régulation reachDéclaration REACh
"Compatibilité des répartiteur, peigne,
Déclenchement magnétique8 x In +/- 20á%
ApplicationDistribution
Humidité relative95á% à 55á°C
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Protection différentielleBloc séparé
Nom du produitActi9 iC60
Température de l'air ambiant en fonctionnement-35à70á°C
Température ambiante de stockage-40à85á°C
Poids de l'emballage 316,322ákg
Fréquence du réseau50/60 Hz
Support de montageRail DIN
Altitude de fonctionnement0à2000 m
Poids de l'emballage 21,432ákg
Profondeur78,5ámm
Poids0,25ákg
Largeur de l'emballage 222,5ácm
Garantie18 mois
GammeActi 9
Hauteur de l'emballage 17,2ácm
Largeur de l'emballage 13,5ácm
Longueur de l'emballage 19,5ácm
Hauteur de l'emballage 27,8ácm
Longueur de l'emballage 29,7ácm
Nom de l'appareilIC60N
Hauteur85ámm
Largeur36ámm
CouleurBlanc
Poids de l'emballage (kg)228ág
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Type de tensionAC/DC
Tension assignée (ue) (v)400,0
Tension d'isolement assignée (ui) (v)500,0
In courant assigné d'emploi25áA
Type de réseauCCCA
Mode d'installationFixe
Profondeur d'encastrement (mm)44,5
Calibre/courant nominal assigné (in) (a)25,0
Fréquence (hz)60,0
Indice de protection (ip)IP20
Section de raccordement cable rigide (mm²)25,0
Section de raccordement cable souple (mm²)16,0
Température ambiante en fonctionnement (°c)70,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)20,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Sans svhc reachOui
Sans mercureOui
Information sur les exemptions rohsOui
Classe de limitation d'énergie (i²t)3,0
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules2,0
Nombre de pôles protégés2,0
Produits auxiliaires associablesOui
Nombre de pôles (total)2,0
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)6,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Description des pôles2P
Labels qualitéNF
Nb produits dans l'emballage 366
Qc carton66
QctCT
Nombre de pôles protégés2
Courbe de déclenchementC
Pas de 9 mm4
Nombre d'unité par paquet1
Nb produits dans l'emballage 26
Caractéristique de déclenchement (type/courbe)C
Qc unité1
Qc boite6
