Vous êtes ici... Accueil »
PROTECTION RESIDENTIEL ET TERTIARE » DISJONCTEUR MODULAIRE
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D
IC60N DISJ 4P 20A COURB D IC60N DISJ 4P 20A COURB D

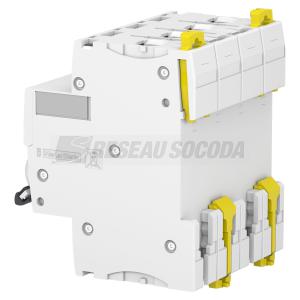

Code article : SCHA9F75420
Code EAN : 3606480081118
Désignation : IC60N DISJ 4P 20A COURB D
Acti 9 - disjoncteur iC60N - 4P - 20A - Courbe D - PdC 10 kA
- 380...415 VCA | 10 kA - <= 250 V CC | 20 kA - 220...240 V
CA | 6000 A - 400 VCA | 6 kA - 440 VCA - Ui 500 VCA - Uimp 6
kV - Larg. 8 pas de 9 mm
 Spécificités article
Fonction de lÆappareilDistribution
Nom du produitActi 9 iC60
Fonction produitDisjoncteur miniature
Nom de l'appareilIC60N
Description des pôles4P
Nombre de pôles protégés4
In courant assigné d'emploi20áA
Type de réseauCCCA
Type de déclencheurThermique-magnétique
Courbe de déclenchementD
Pouvoir de coupure6000áA Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-136ákA Icu à 12...60 V CA 50/60
Catégorie d'emploiCatégorie A se conformer à EN 60947-2Catégorie A se conformer à IEC 60947-2
Aptitude au sectionnementOui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou
NormesIEC 60947-2EN 60898-1EN 60947-2IEC 60898-1
Fréquence du réseau50/60 Hz
Déclenchement magnétique12 x In +/- 20 %
(ics) pouvoir assigné de coupure de service en court-circuit15ákA 75á% se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5ákA 75á% se conformer à E
(ui) tension d'isolement500áV CA 50/60 Hz se conformer à EN 60947-2500áV CA 50/60 Hz se conformer à IEC 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN 60947-26ákV se conformer à IEC 60947-2
Coupure pleinement apparenteOui
Type de commandePar maneton
Signalisation localeSignalisation de déclenchement
Mode d'installationFixe
Support de montageRail DIN
"Compatibilité des répartiteur, peigne,
Pas de 9 mm8
Hauteur85ámm
Largeur72ámm
Profondeur78,5ámm
Poids du produit0,5ákg
CouleurBlanc
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Type de raccordementTerminal simple (haut ou bas) 1à25ámm² rigideTerminal simple (haut ou bas) 1à16ámm² souple
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Couple de serrage2áN.m haut ou bas
Protection différentielleBloc séparé
Degré de protection ipIP20 se conformer à CEI 60529IP20 se conformer à EN 60529
Degré de pollution3 se conformer à EN 60947-23 se conformer à IEC 60947-2
Catégorie de surtensionIV
Tropicalisation2 se conformer à IEC 60068-1
Humidité relative95á% à 55á°C
Altitude de fonctionnement0à2000 m
Température de fonctionnement-35à70á°C
Température ambiante pour le stockage-40à85á°C
Statut environnemental de l'offreProduit Green Premium
Régulation reachDéclaration REACh
Sans svhc reachOui
Directive rohs ueConforme Déclaration RoHS UE
Sans métaux lourds toxiquesOui
Sans mercureOui
Information sur les exemptions rohsOui
Régulation rohs chineDéclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér
Profil environnementalProfil environnemental du Produit
DeeeSur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole
Garantie18 mois
Hauteur (mm)300
Largeur (mm)400
Profondeur (mm)300
Poids (g)16170
Ean43606480081116
