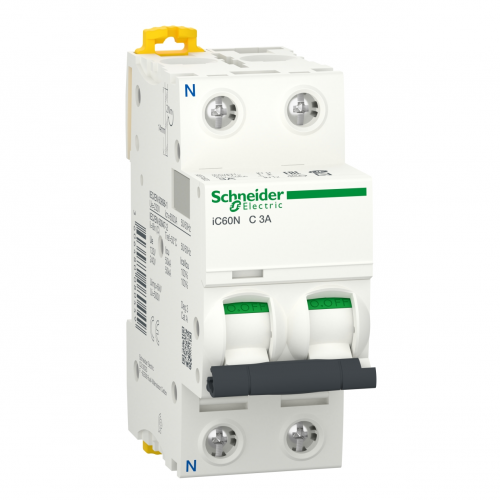

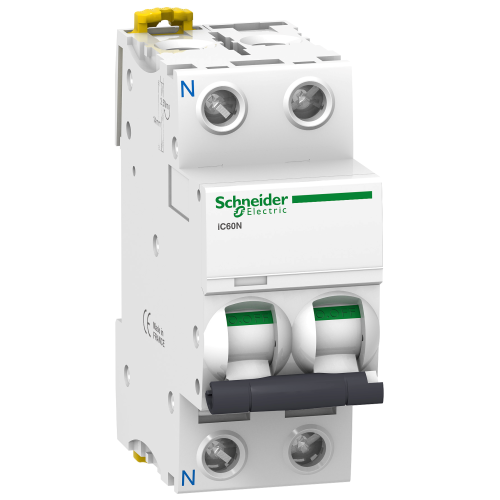

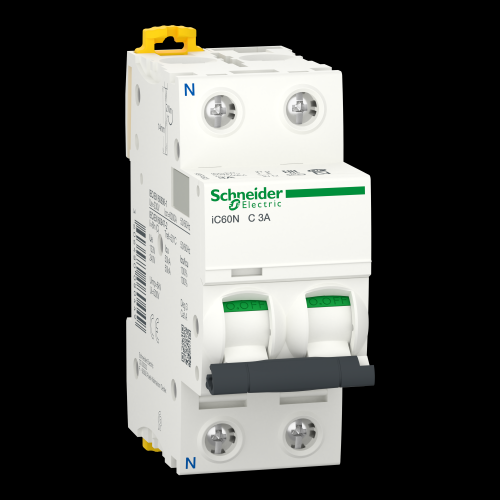

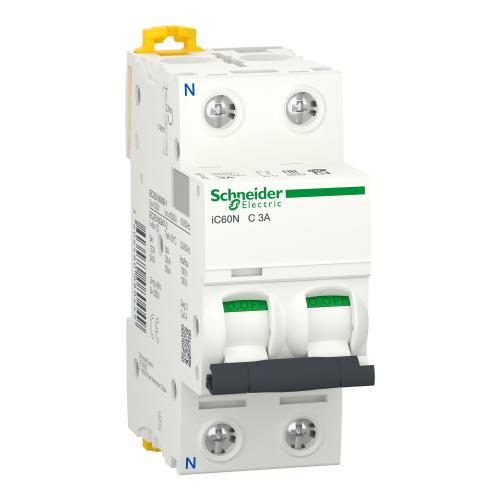

IC60N DISJ 1P+N 3A CURV C IC60N DISJ 1P+N 3A CURV C
IC60N DISJ 1P+N 3A CURV C IC60N DISJ 1P+N 3A CURV C
IC60N DISJ 1P+N 3A CURV C IC60N DISJ 1P+N 3A CURV C
IC60N DISJ 1P+N 3A CURV C IC60N DISJ 1P+N 3A CURV C
IC60N DISJ 1P+N 3A CURV C IC60N DISJ 1P+N 3A CURV C

Code article : SCHA9F74603
Code EAN : 3606480080449
Désignation : IC60N DISJ 1P+N 3A CURV C
Ce disjoncteur Acti9 iC60N est dédié aux applications tertia
ires. En version 1P+N 3A en Courbe C, son pouvoir de coupure
assigné DE 6000A (EN 60898-1) et de 50kA (EN 60947-2) sur d
es réseaux 230Vca.
Site fournisseur
 Spécificités article
CouleurBlanc
CourbeC
Fréquence (hz)50/60
GammeActi9 iC60
Garantie18 mois
Hauteur85ámm
Poids1,404ákg
Profondeur78,5ámm
Section cable rigide (mm²)25
Section câble souple (mm²)16
TypeDisjoncteur miniature
Type de tensionAC/DC
(ics) pouvoir assigné de coupure de service en court-circuit50ákA 100á% se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz50ákA 100á% se conformer à EN
Pouvoir de coupure6000áA Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-150ákA Icu à 12...60 V CA 50/60
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Aptitude au sectionnementOui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou
Type de raccordementTerminal simple (haut ou bas) 1à25ámm² rigideTerminal simple (haut ou bas) 1à16ámm² souple
(ui) tension d'isolement500áV CA 50/60 Hz se conformer à EN 60947-2500áV CA 50/60 Hz se conformer à CEI 60947-2
Catégorie d'emploiCatégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
(uimp) tension assignée de tenue aux chocs6ákV se conformer à EN 60947-26ákV se conformer à CEI 60947-2
Degré de protection ipIP20 se conformer à CEI 60529IP20 se conformer à EN 60529
Classe de limitation3 se conformer à EN 60898-13 se conformer à IEC 60898-1
NormesEN 60947-2EN 60898-1CEI 60947-2IEC 60898-1
Profil environnementalProfil environnemental du Produit
Longueur de dénudage des fils14ámm pour haut ou bas connexion
Indication de tensionSignalisation de déclenchement
Tropicalisation2 se conformer à IEC 60068-1
Directive rohs ueConforme Déclaration RoHS UE
Présence d'halogènesProduit sans halogènes
Statut environnemental de l'offreProduit Green Premium
Type de déclencheurThermique-magnétique
Couple de serrage2áN.m haut ou bas
Régulation reachDéclaration REACh
"Compatibilité des répartiteur, peigne,
Déclenchement magnétique8 x In +/- 20á%
ApplicationDistribution
Humidité relative95á% à 55á°C
Type de commandePar maneton
Endurance mécanique20000ácycle
Endurance électrique10000ácycle
Protection différentielleBloc séparé
Température de l'air ambiant en fonctionnement-35à70á°C
Température ambiante de stockage-40à85á°C
Poids de l'emballage 316,102ákg
Support de montageRail DIN
Altitude de fonctionnement0à2000 m
Description des pôles1P + N
Position du pôle neutreGauche
Hauteur de l'emballage 13,5ácm
Largeur de l'emballage 17,2ácm
Longueur de l'emballage 19,5ácm
Largeur36ámm
Hauteur de l'emballage 210ácm
Longueur de l'emballage 223ácm
Hauteur de l'emballage 330ácm
Largeur de l'emballage 330ácm
Longueur de l'emballage 340ácm
Tension assignée (ue) (v)230,0
Tension d'isolement assignée (ui) (v)500,0
Température ambiante en fonctionnement (°c)-35,0
Mode d'installationFixe
Largeur de l'emballage 28ácm
Profondeur d'encastrement (mm)44,5
Indice de protection (ip)IP20
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)50,0
In courant assigné d'emploi3áA
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2BB1
Type d'emballage 3S03
Sans svhc reachOui
Sans mercureOui
Information sur les exemptions rohsOui
Calibre/courant nominal assigné (in) (a)3,0
Classe de limitation d'énergie (i²t)3,0
Catégorie de surtension4,0
Degré de pollution3,0
Largeur en nombre de modules2,0
Nombre de pôles protégés1,0
Pôle neutre sectionné simultanémentOui
Produits auxiliaires associablesOui
Nombre de pôles (total)2,0
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Type de réseauCA
Labels qualitéNF
Nb produits dans l'emballage 366
Qc carton66
QctCT
Nombre de pôles protégés1
Pas de 9 mm4
Nombre d'unité par paquet1
Nb produits dans l'emballage 26
Qc unité1
Qc boite6
