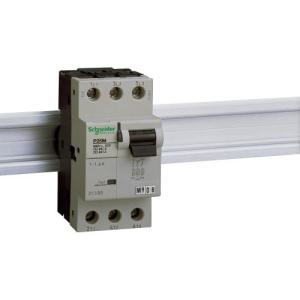

P25M 3P 10A P25M 3P 10A
P25M 3P 10A P25M 3P 10A
P25M 3P 10A P25M 3P 10A
P25M 3P 10A P25M 3P 10A
P25M 3P 10A P25M 3P 10A
P25M 3P 10A P25M 3P 10A

Code article : SCH21109
Code EAN :
Désignation : P25M 3P 10ADISJONCTEUR MOTEUR 3X10A
Site fournisseur
 Spécificités article
Pouvoir de coupure10ákA Icu à 500 V CA 50/60 Hz se conformer à EN/CEI 60947-23ákA Icu à 690 V CA 50/60 Hz se
(ics) pouvoir assigné de coupure de service en court-circuit2,25ákA se conformer à EN/CEI 60947-2 - 690 V CA 50/60 Hz10ákA se conformer à EN/CEI 60947
Régulation rohs chineDéclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
(ue) tension assignée d'emploi440 V CA 50/60 Hz230...240 V CA 50/60 Hz400...415 V CA 50/60 Hz500 V CA 50/60 Hz690 V CA 5
Type de raccordementExtrémité de pinces2 câble(s) 1à6ámm² rigideExtrémité de pinces2 câble(s) 1à6ámm² souple
Endurance électriqueAC-3: 100000ácycle CA 50/60 Hz se conformer à CEI 60947-2
(ui) tension d'isolement690áV CA 50/60 Hz se conformer à EN/CEI 60947-2
Type de commandeTest de déclenchement manuelPar maneton
Catégorie d'emploiAC-3 se conformer à CEI 60947-2
Aptitude au sectionnementOui se conformer à CEI 60947-2
Tropicalisation2 se conformer à CEI 60947-2
Directive rohs ueConforme Déclaration RoHS UE
Support de montageRail DIN symétrique 35 mm
Certifications du produitDEMKOCEBECFIMKONEMKOSEMKO
Type de produit ou équipementDisjoncteur miniature
Type de déclencheurThermique-magnétique
Verrouillages optionnelsVerrouillage intégré
Indication de tensionIndication ON/OFF
Régulation reachDéclaration REACh
NormesEN/CEI 60947-2
Mode d'installationEncliquetable
Prévision de verrouillageCadenassable
Humidité relative95á% à 55á°C
Température de l'air ambiant en fonctionnement-20à60á°C
Température ambiante de stockage-40à80á°C
Fréquence du réseau50/60 Hz
Poids de l'emballage 27,139ákg
Déclenchement magnétique12 x In
Poids0,26ákg
Couple de serrage1,7áN.m
Garantie18 mois
GammeActi 9
ApplicationMoteur
Altitude de fonctionnement2000 m
Hauteur de l'emballage 14,7ácm
Largeur de l'emballage 18,5ácm
Longueur de l'emballage 19,2ácm
Hauteur89ámm
Largeur45ámm
Profondeur70ámm
Poids de l'emballage (kg)278ág
Hauteur de l'emballage 215ácm
Largeur de l'emballage 230ácm
Longueur de l'emballage 240ácm
Hauteur de l'emballage 350ácm
Tension assignée (ue) (v)400,0
Tension d'isolement assignée (ui) (v)690,0
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)100,0
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)100,0
Gamme de produitsP25M
Nom du produitP25M
Nom de l'appareilP25M
In courant assigné d'emploi10áA
Profondeur d'encastrement (mm)44,0
Calibre/courant nominal assigné (in) (a)10,0
Fréquence (hz)50,0
Indice de protection (ip)IP20
Température ambiante en fonctionnement (°c)60,0
Coupure pleinement apparenteOui
Type d'emballage 1PCE
Type d'emballage 2S02
Sans mercureOui
Information sur les exemptions rohsOui
Catégorie de surtension3,0
Degré de pollution3,0
Largeur en nombre de modules2,5
Nombre de pôles protégés3,0
Section de raccordement cable rigide (mm²)6,0
Section de raccordement cable souple (mm²)1,0
Produits auxiliaires associablesOui
Nombre de pôles (total)3,0
Tension assignée de tenue aux chocs (uimp) (kv)6,0
Description des pôles3P
Type de réseauCA
Nb produits dans l'emballage 224
Type de tensionAC
Qc carton24
QctCT
Nombre de pôles protégés3
Courbe de déclenchementK
Pas de 9 mm5
Nombre d'unité par paquet1
Caractéristique de déclenchement (type/courbe)K
Qc unité1
