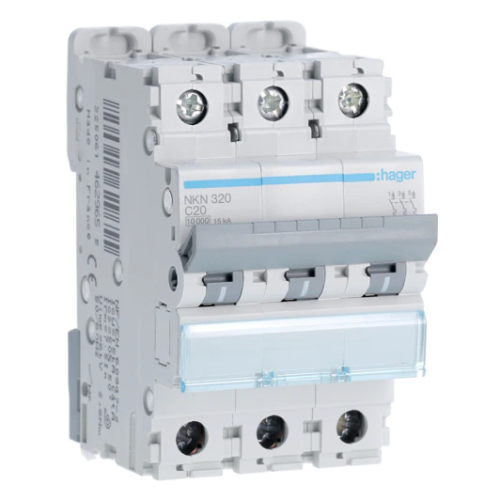

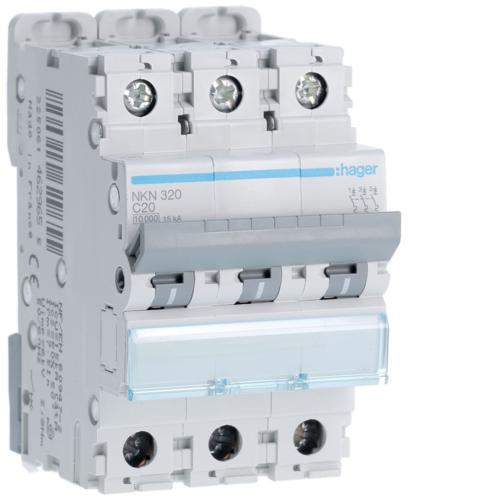

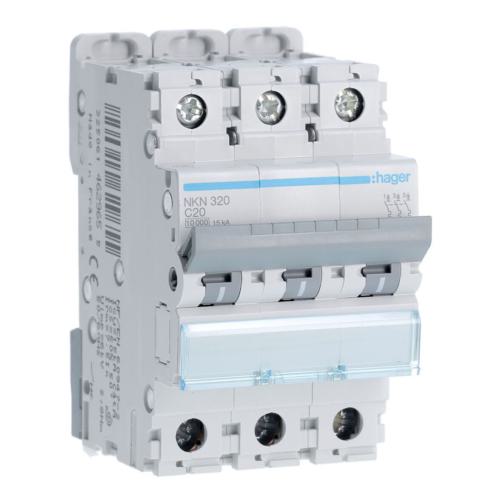

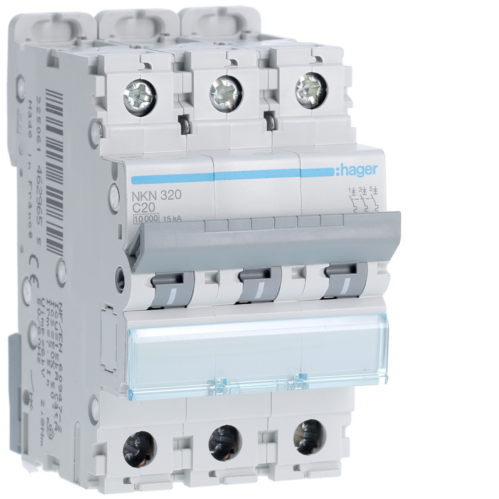

 Disjoncteur 3P 10/15kA C-20A 3  Disjoncteur 3P 10/15kA C-20A 3
 Disjoncteur 3P 10/15kA C-20A 3  Disjoncteur 3P 10/15kA C-20A 3
 Disjoncteur 3P 10/15kA C-20A 3  Disjoncteur 3P 10/15kA C-20A 3
 Disjoncteur 3P 10/15kA C-20A 3  Disjoncteur 3P 10/15kA C-20A 3

Code article : HAGNKN320
Code EAN : 3250614629655
Désignation : Disjoncteur 3P 10/15kA C-20A 3
Disjoncteur 3P 10-15kA courbe C - 20A 3 modules
Site fournisseur
 Spécificités article
Texte normeEN 60898-1, IEC 60947-2
Directive européenne rohsconformité volontaire
Alignement des bornes hautes pour produits modulairesBornes alignées
Alignement des bornes basses pour produits modulairesBornes alignées
Type de raccordement bas pour produits modulairesBorne biconnect
Type de loquet haut pour produits modulairesNon applicable
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique dc1,13/1,45 In
Position du neutresans neutre
Type de raccordement haut pour produits modulairesBorne à vis
Température de stockage-25 à 80 °C
Type de loquet bas pour produits modulairesPlastique
Mode de fixationrail DIN
Section de raccordement des bornes aval à vis, en câble souple1/25 mm²
Section de raccord bornes aval en câble rigide1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide1/35 mm²
Section de raccordement des bornes amont à vis, en câble souple1/25 mm²
Position des cages aval à la livraisonouvertes
Position des cages amont à la livraisonouvertes
Directive européenne weeeconcerné
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique dc7/15 In
Courant assigné à -15°c23,98 A
Courant assigné à -20°c24,38 A
Courant assigné à 0°c22,73 A
Courant assigné à 10°c21,86 A
Courant assigné à -10°c23,57 A
Courant assigné à 15°c21,41 A
Courant assigné à 20°c20,95 A
Courant assigné à 25°c20,48 A
Courant assigné à -25°c24,78 A
Courant assigné à 35°c19,48 A
Courant assigné à 40°c18,94 A
Courant assigné à 45°c18,39 A
Courant assigné à -5°c23,16 A
Courant assigné à 50°c17,81 A
Courant assigné à 55°c17,22 A
Courant assigné à 60°c16,61 A
Courant assigné à 65°c15,98 A
Courant assigné à 70°c15,32 A
Courant assigné à 0°c selon iec 60947-225,33 A
Courant assigné à 10°c selon iec 60947-224,36 A
Courant assigné à -10°c selon iec 60947-226,27 A
Courant assigné à 15°c selon iec 60947-223,86 A
Courant assigné à -15°c selon iec 60947-226,72 A
Courant assigné à 20°c selon iec 60947-223,34 A
Courant assigné à -20°c selon iec 60947-227,17 A
Courant assigné à 25°c selon iec 60947-222,82 A
Courant assigné à -25°c selon iec 60947-227,61 A
Courant assigné à 30°c selon iec 60947-222,29 A
Courant assigné à 35°c selon iec 60947-221,74 A
Courant assigné à 40°c selon iec 60947-221,17 A
Courant assigné à 5°c selon iec 60947-224,85 A
Courant assigné à 55°c selon iec 60947-219,34 A
Courant assigné à 60°c selon iec 60947-218,65 A
Courant assigné à 65°c selon iec 60947-217,94 A
Largeur produit installé52,5 mm
Tension assignée de tenue aux chocs6000 V
Courant assigné à 5°c22,3 A
Courant assigné à 45°c selon iec 60947-220,6 A
Courant assigné à -5°c selon iec 60947-225,8 A
Courant assigné à 70°c selon iec 60947-217,2 A
Puissance dissipée totale sous in8,04 W
Puissance dissipée par pôle à in2,72 W
Altitude2000 m
Tension assignée d'emploi ue400 V
Tension assignée d'isolement500 V
Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-215 kA
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-110 kA
Pouvoir de coupure assigné icn sous 400v ac selon iec 60898-110 kA
Pouvoir de coupure assigné icn sous 240v ac selon iec 60898-110 kA
Pouvoir de coupure assigné icn sous 415v ac selon iec 60898-110 kA
Pouvoir de coupure ultime icu ac selon iec 60947-230 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-230 kA
Puissance active maximale dissipée par pôle selon la norme produit4,5 W
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé83 mm
Couple de serrage2,8Nm
Température de calibration50 °C
Seuil minimal de tension d'emploi (ue min)12 V
Courant assigné à 30°c20 A
Courant assigné à 50°c selon iec 60947-220 A
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Endurance électrique en nombre de cycles4000
Indice de protection (ip)IP20
Nombre de pôles3 P
Type de pôles3 P
Compatible avec montage rail dinoui
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Coefficient de correction du déclenchement magnétique à 60hz1,1
Démontabilité haute pour produits modulairesoui
Démontabilité basse pour produits modulairesoui
Approprié pour montage encastréoui
Accessoriableoui
Tension assignée (ue) (v)400
Tension d'isolement assignée (ui) (v)500
Produits auxiliaires associablesOUI
Type de tension d'alimentationAC
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)20
Fréquence (hz)60
Section de raccordement cable rigide (mm²)35
Section de raccordement cable souple (mm²)25
Température ambiante en fonctionnement (°c)70
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)10
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)10
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)30
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)15
QctPF
Qc carton48
Nombre de pole protégé3
CourbeC
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Degré de pollution suivant iec 60664 / iec 60947-22
Caractéristique de déclenchement (type/courbe)C
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules3
Nombre de pôles protégés3
Nombre de pôles (total)3
Tension assignée de tenue aux chocs (uimp) (kv)6
Qc boite1
