Code article : HAGNKN250
Code EAN : 3250614629549

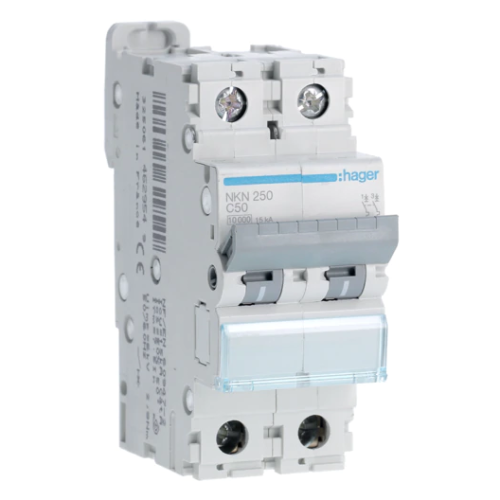

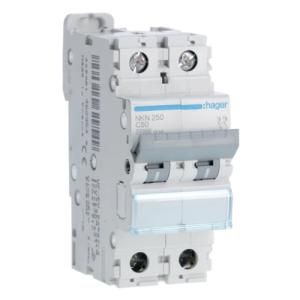

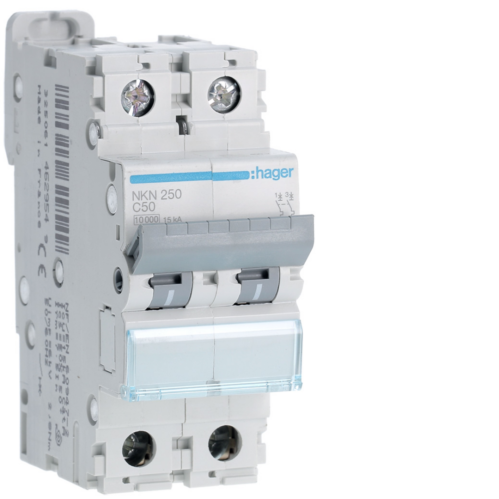

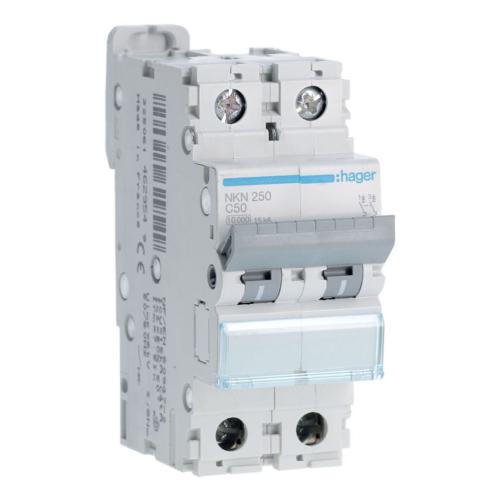

Désignation : Disjoncteur 2P 10/15kA C-50A 2
Disjoncteur 2P 10-15kA courbe C - 50A 2 modules
Site fournisseur
 Spécificités article
Nombre de pôles2 P
Pouvoir de coupure10
Tension assignée400
Directive européenne rohsconformité volontaire
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique dc1,13/1,45 In
Tropicalisation/humidité/exécutiontous climats
Position du neutresans neutre
Température de stockage-25 à 80 °C
Type de connexioncage à vis
Texte normeEN 60898-1
Fréquence assignée50/60 Hz
Section de raccordement des bornes amont et aval à vis, en câble rigide1/35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple1/25 mm²
Directive européenne weeeconcerné
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique dc7/15 In
Courant assigné à -15°c62,64 A
Courant assigné à -20°c63,89 A
Courant assigné à 0°c58,92 A
Courant assigné à 10°c56,47 A
Courant assigné à -10°c61,37 A
Courant assigné à 15°c55,26 A
Courant assigné à 20°c54,05 A
Courant assigné à 25°c52,84 A
Courant assigné à -25°c65,12 A
Courant assigné à 40°c48,22 A
Courant assigné à 45°c46,72 A
Courant assigné à 5°c57,69 A
Courant assigné à -5°c60,15 A
Courant assigné à 50°c46,96 A
Courant assigné à 55°c42,77 A
Courant assigné à 60°c40,33 A
Courant assigné à 65°c37,57 A
Courant assigné à 70°c34,49 A
Tension assignée de tenue aux chocs6000 V
Pouvoir de coupure de service ics ac selon iec 60898-17,5 kA
Courant assigné à 35°c49,4 A
Puissance dissipée totale sous in10,6 W
Puissance dissipée par pôle à in5,65 W
Altitude2000 m
Pouvoir de coupure assigné icn sous ac selon iec 60898-110 kA
Tension assignée d'emploi ue415 V
Tension assignée d'isolement500 V
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-110 kA
Pouvoir de coupure assigné icn sous 400v ac selon iec 60898-110 kA
Pouvoir de coupure ultime icu ac selon iec 60947-230 kA
Pouvoir de coupure ultime icu sous 415v ac selon iec 60947-215 kA
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé83 mm
Largeur produit installé35 mm
Couple de serrage2,8Nm
Seuil minimal de tension d'emploi (ue min)12 V
Pouvoir de coupure de service ics ac selon iec 60947-250 %
Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2)3 kA
Courant assigné à 30°c50 A
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Endurance électrique en nombre de cycles4000
Indice de protection (ip)IP20
Type de pôles2 P
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Coefficient de correction du déclenchement magnétique à 60hz1,1
Accessoriableoui
Produits auxiliaires associablesOUI
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)50
Fréquence (hz)60
Section de raccordement cable rigide (mm²)35
Section de raccordement cable souple (mm²)25
Température ambiante en fonctionnement (°c)70
Qc carton60
QctPF
Nombre de pole protégé2
CourbeC
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Degré de pollution suivant iec 60664 / iec 60947-22
Caractéristique de déclenchement (type/courbe)C
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules2
Nombre de pôles protégés2
Tension assignée de tenue aux chocs (uimp) (kv)6
Qc boite1
