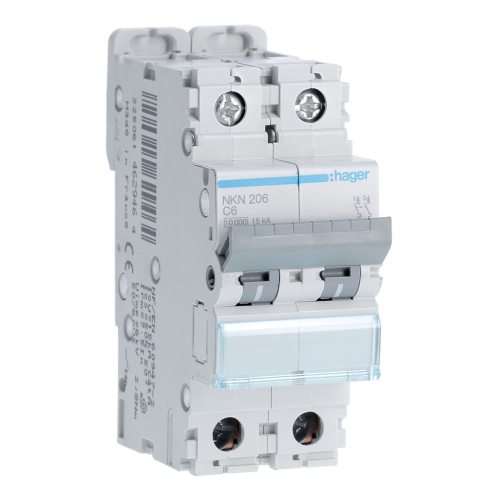

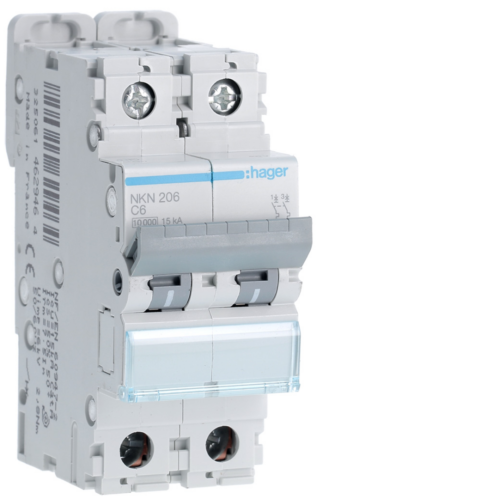

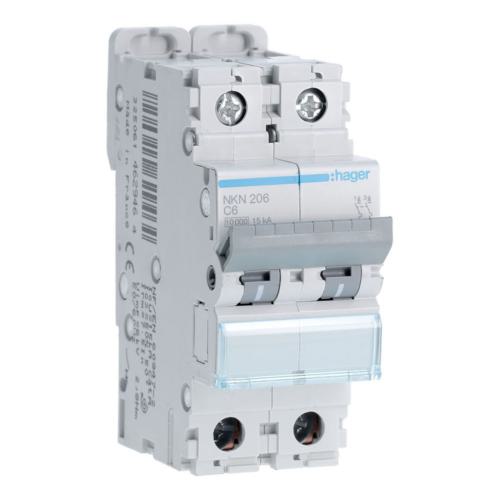

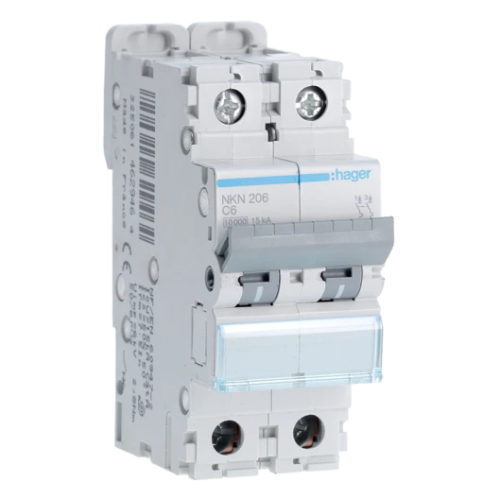

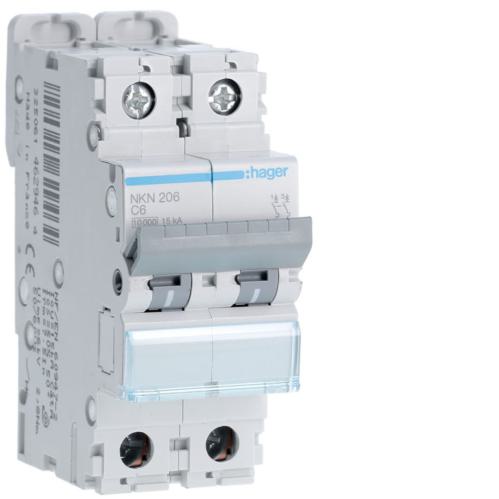

 Disjoncteur 2P 10/15kA C-6A 2M  Disjoncteur 2P 10/15kA C-6A 2M
 Disjoncteur 2P 10/15kA C-6A 2M  Disjoncteur 2P 10/15kA C-6A 2M
 Disjoncteur 2P 10/15kA C-6A 2M  Disjoncteur 2P 10/15kA C-6A 2M
 Disjoncteur 2P 10/15kA C-6A 2M  Disjoncteur 2P 10/15kA C-6A 2M

Code article : HAGNKN206
Code EAN : 3250614629464
Désignation : Disjoncteur 2P 10/15kA C-6A 2M
Disjoncteur 2P 10-15kA courbe C - 6A 2 modules
Site fournisseur
 Spécificités article
Directive européenne rohsconformité volontaire
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique dc1,13/1,45 In
Tropicalisation/humidité/exécutiontous climats
Position du neutresans neutre
Température de stockage-25 à 80 °C
Type de connexioncage à vis
Texte normeEN 60898-1
Fréquence assignée50/60 Hz
Section de raccordement des bornes amont et aval à vis, en câble rigide1/35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple1/25 mm²
Directive européenne weeeconcerné
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique dc7/15 In
Tension assignée de tenue aux chocs6000 V
Pouvoir de coupure de service ics ac selon iec 60898-17,5 kA
Courant assigné à -15°c7,26 A
Courant assigné à -20°c7,39 A
Courant assigné à 0°c6,87 A
Courant assigné à 10°c6,59 A
Courant assigné à -10°c7,13 A
Courant assigné à 15°c6,45 A
Courant assigné à 25°c6,15 A
Courant assigné à -25°c7,51 A
Courant assigné à 35°c5,84 A
Courant assigné à 40°c5,68 A
Courant assigné à 45°c5,52 A
Courant assigné à 5°c6,73 A
Courant assigné à 50°c5,35 A
Courant assigné à 55°c5,17 A
Courant assigné à 60°c4,99 A
Puissance dissipée totale sous in2,68 W
Puissance dissipée par pôle à in1,34 W
Altitude2000 m
Pouvoir de coupure assigné icn sous ac selon iec 60898-110 kA
Tension assignée d'emploi ue415 V
Tension assignée d'isolement500 V
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-110 kA
Pouvoir de coupure assigné icn sous 400v ac selon iec 60898-110 kA
Pouvoir de coupure ultime icu ac selon iec 60947-230 kA
Pouvoir de coupure ultime icu sous 415v ac selon iec 60947-215 kA
Courant assigné à 20°c6,3 A
Courant assigné à 65°c4,8 A
Courant assigné à 70°c4,6 A
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé83 mm
Largeur produit installé35 mm
Couple de serrage2,8Nm
Seuil minimal de tension d'emploi (ue min)12 V
Pouvoir de coupure de service ics ac selon iec 60947-250 %
Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2)3 kA
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Endurance électrique en nombre de cycles4000
Indice de protection (ip)IP20
Nombre de pôles2 P
Type de pôles2 P
Courant assigné à 30°c6 A
Courant assigné à -5°c7 A
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Coefficient de correction du déclenchement magnétique à 60hz1,1
Accessoriableoui
Tension assignée (ue) (v)400
Tension d'isolement assignée (ui) (v)500
Produits auxiliaires associablesOUI
Type de tension d'alimentationAC
Type de tensionAC
Profondeur d'encastrement (mm)70
Fréquence (hz)60
Section de raccordement cable rigide (mm²)35
Section de raccordement cable souple (mm²)25
Température ambiante en fonctionnement (°c)70
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)10
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)10
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)30
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)15
QctPF
Qc carton60
Nombre de pole protégé2
CourbeC
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Degré de pollution suivant iec 60664 / iec 60947-22
Calibre/courant nominal assigné (in) (a)6
Caractéristique de déclenchement (type/courbe)C
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules2
Nombre de pôles protégés2
Nombre de pôles (total)2
Tension assignée de tenue aux chocs (uimp) (kv)6
Qc boite1
