Code article : HAGNGT810
Code EAN : 3250614635861

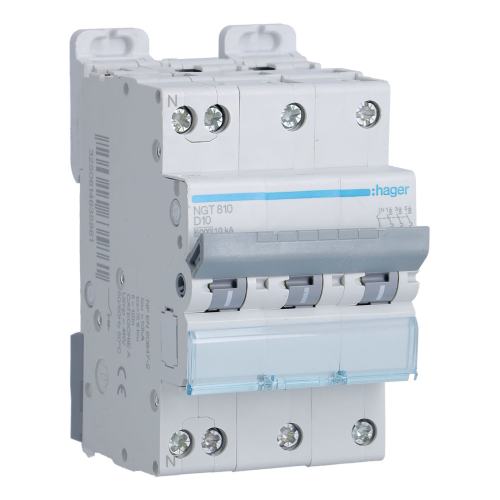

Désignation : Disj.3P+N 6-10kA D-10A 3m
Disjoncteur 3P+N 6-10kA courbe D - 10A 3 modules
Site fournisseur
 Spécificités article
Position du neutregauche
Nombre de pole protégé3
Nombre de pôles4 P
Type de pôles3P+N
Avec pole de neutre coupéoui
CourbeD
Tension assignée d'emploi ue400/415 V
Fréquence assignée50/60 Hz
Type de tension d'alimentationAC
Tension assignée d'isolement500 V
Tension assignée de tenue aux chocs4000 V
Pouvoir de coupure sur 1 pôle en it 230v (nf en 60947-2)2 kA
Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2)2 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif10/14,4 In
Valeur du seuil min/maxi du fonctionnement magnétique dc15/30 In
Courant assigné à -15°c12,3 A
Courant assigné à -20°c12,5 A
Courant assigné à 0°c11,6 A
Courant assigné à 10°c11,1 A
Courant assigné à -10°c12 A
Courant assigné à 15°c10,8 A
Courant assigné à 20°c10,6 A
Courant assigné à 25°c10,3 A
Courant assigné à -25°c12,7 A
Courant assigné à 30°c10 A
Courant assigné à 35°c9,8 A
Courant assigné à 40°c9,6 A
Courant assigné à 45°c9,4 A
Courant assigné à 5°c11,3 A
Courant assigné à -5°c11,8 A
Courant assigné à 50°c9,1 A
Courant assigné à 55°c8,9 A
Courant assigné à 60°c8,7 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Coefficient de correction du déclenchement magnétique à 60hz1
Puissance dissipée totale sous in6,7 W
Puissance dissipée par pôle à in2,3 W
Endurance électrique en nombre de cycles4000
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé84,7 mm
Longueur96,1 mm
Largeur produit installé53,1 mm
Couple de serrage1,9Nm
Type de connexioncage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple0,75/10 mm²
Accessoriableoui
Texte normeEN 60898-1
Directive européenne rohsconformité volontaire
Directive européenne weeeconcerné
Degré de pollution suivant iec 60664 / iec 60947-23
Altitude2000 m
Température de stockage-25 à 80 °C
Tropicalisation/humidité/exécutiontous climats
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)10
Tension assignée (ue) (v)415
Fréquence (hz)60
Caractéristique de déclenchement (type/courbe)D
Tension d'isolement assignée (ui) (v)500
Catégorie de surtension3
Degré de pollution3
Largeur en nombre de modules3
Indice de protection (ip)IP20
Nombre de pôles protégés3
Pôle neutre sectionné simultanémentOUI
Adapté à une installation encastréeOUI
Section de raccordement cable rigide (mm²)0.75
Section de raccordement cable souple (mm²)0.75
Produits auxiliaires associablesOUI
Nombre de pôles (total)4
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)6
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)10
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10
Tension assignée de tenue aux chocs (uimp) (kv)4
Hauteur (mm)1026
Largeur (mm)800
Profondeur (mm)1200
Poids (g)323216
Volume (cm3)984960
Ean3250614635861
