Disj.3P 6-10kA D-6A 3m Disj.3P 6-10kA D-6A 3m
Disj.3P 6-10kA D-6A 3m Disj.3P 6-10kA D-6A 3m
Disj.3P 6-10kA D-6A 3m Disj.3P 6-10kA D-6A 3m
Disj.3P 6-10kA D-6A 3m Disj.3P 6-10kA D-6A 3m
Disj.3P 6-10kA D-6A 3m Disj.3P 6-10kA D-6A 3m

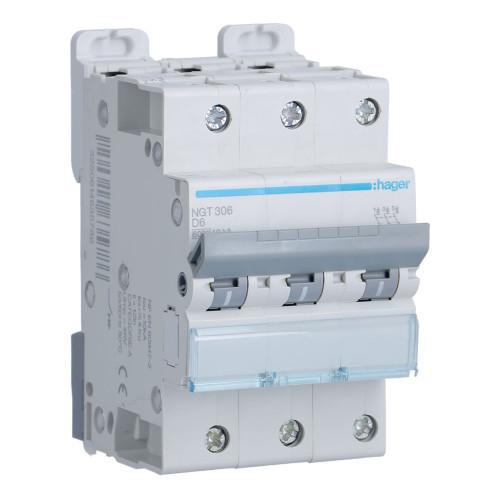

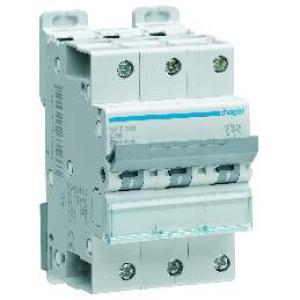

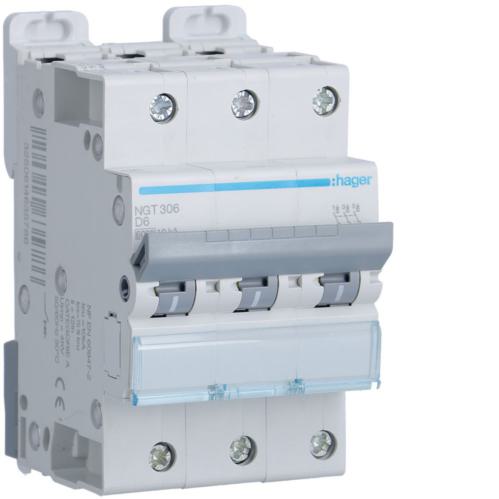

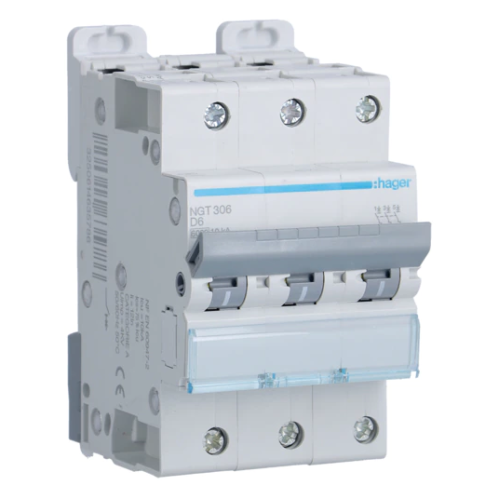

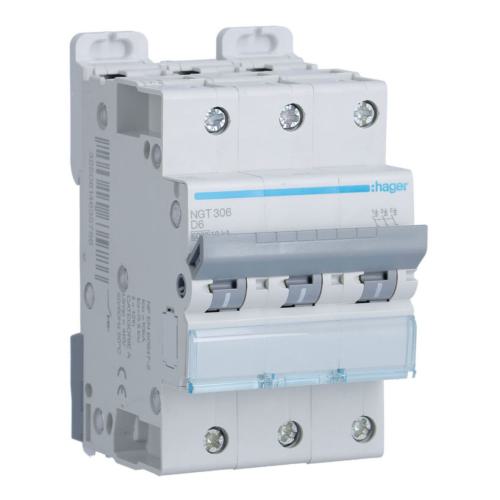

Code article : HAGNGT306
Code EAN : 3250614635786
Désignation : Disj.3P 6-10kA D-6A 3m
Disjoncteur 3P 6-10kA courbe D - 6A 3 modules
 Spécificités article
Directive européenne rohsconformité volontaire
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Tropicalisation/humidité/exécutiontous climats
Position du neutresans neutre
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple0,75/10 mm²
Température de stockage-25 à 80 °C
Valeur du seuil mini/max de fonctionnement magnétique en alternatif10/14,4 In
Type de connexioncage à vis
Texte normeEN 60898-1
Tension assignée d'emploi ue400/415 V
Fréquence assignée50/60 Hz
Valeur du seuil min/maxi du fonctionnement magnétique dc15/30 In
Directive européenne weeeconcerné
Hauteur produit installé84,7 mm
Longueur96,1 mm
Largeur produit installé53,1 mm
Tension assignée de tenue aux chocs4000 V
Altitude2000 m
Tension assignée d'isolement500 V
Courant assigné à -20°c7,1 A
Courant assigné à 0°c6,7 A
Courant assigné à 10°c6,5 A
Courant assigné à -10°c6,9 A
Courant assigné à 15°c6,4 A
Courant assigné à 20°c6,2 A
Courant assigné à 25°c6,1 A
Courant assigné à -25°c7,2 A
Courant assigné à 35°c5,9 A
Courant assigné à 40°c5,8 A
Courant assigné à 45°c5,7 A
Courant assigné à 5°c6,6 A
Courant assigné à -5°c6,8 A
Courant assigné à 50°c5,6 A
Courant assigné à 55°c5,5 A
Courant assigné à 60°c5,4 A
Puissance dissipée par pôle à in1,3 W
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Couple de serrage1,9Nm
Pouvoir de coupure sur 1 pôle en it 230v (nf en 60947-2)2 kA
Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2)2 kA
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Endurance électrique en nombre de cycles4000
Indice de protection (ip)IP20
Nombre de pôles3 P
Type de pôles3 P
Courant assigné à -15°c7 A
Courant assigné à 30°c6 A
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Puissance dissipée totale sous in4 W
Accessoriableoui
Tension assignée (ue) (v)415
Tension d'isolement assignée (ui) (v)500
Produits auxiliaires associablesOUI
Type de tension d'alimentationAC
Type de tensionAC
Profondeur d'encastrement (mm)70
Fréquence (hz)60
Section de raccordement cable rigide (mm²)16
Section de raccordement cable souple (mm²)10
Température ambiante en fonctionnement (°c)60
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)10
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10
QctPF
Qc carton36
Nombre de pole protégé3
CourbeD
Coefficient de correction du déclenchement magnétique à 60hz1
Degré de pollution suivant iec 60664 / iec 60947-23
Calibre/courant nominal assigné (in) (a)6
Caractéristique de déclenchement (type/courbe)D
Catégorie de surtension3
Degré de pollution3
Largeur en nombre de modules3
Nombre de pôles protégés3
Nombre de pôles (total)3
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)6
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6
Tension assignée de tenue aux chocs (uimp) (kv)4
Qc boite1
