Vous êtes ici... Accueil »
PROTECTION RESIDENTIEL ET TERTIARE » DISJONCTEUR MODULAIRE

Code article : HAGNGN206
Code EAN : 3250614628863

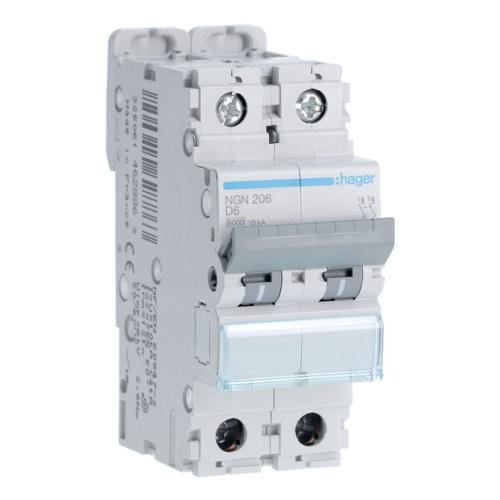

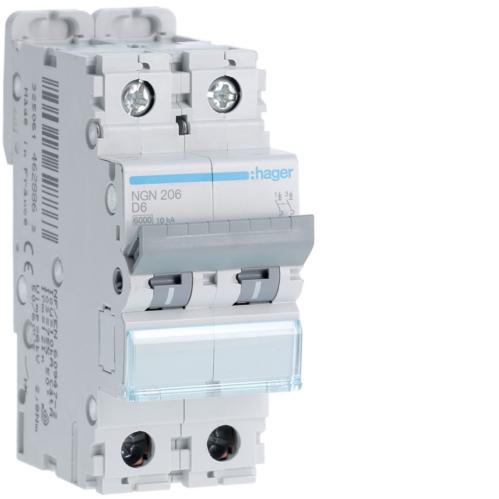

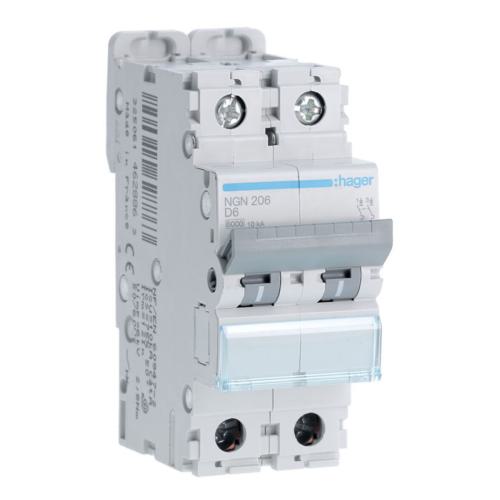

Désignation : Disjoncteur 2P 6/10kA D-6A 2M
Disjoncteur 2P 6-10kA courbe D - 6A 2 modules
Site fournisseur
 Spécificités article
Position du neutresans neutre
Nombre de pole protégé2
Nombre de pôles2 P
Type de pôles2 P
CourbeD
Alignement des bornes hautes pour produits modulairesBornes alignées
Alignement des bornes basses pour produits modulairesBornes alignées
Tension assignée d'emploi ue400 V
Type de tension d'alimentationAC
Tension assignée d'isolement500 V
Seuil minimal de tension d'emploi (ue min)12 V
Tension assignée de tenue aux chocs6000 V
Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-210 kA
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-110 kA
Pouvoir de coupure assigné icn sous 400v ac selon iec 60898-16 kA
Pouvoir de coupure assigné icn sous 240v ac selon iec 60898-110 kA
Pouvoir de coupure assigné icn sous 415v ac selon iec 60898-16 kA
Pouvoir de coupure ultime icu ac selon iec 60947-220 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-220 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif10/14,4 In
Valeur du seuil min/maxi du fonctionnement magnétique dc15/30 In
Valeur du seuil min/maxi du fonctionnement thermique dc1,13/1,45 In
Courant assigné à -15°c7,26 A
Courant assigné à -20°c7,39 A
Courant assigné à 0°c6,87 A
Courant assigné à 10°c6,59 A
Courant assigné à -10°c7,13 A
Courant assigné à 15°c6,45 A
Courant assigné à 20°c6,3 A
Courant assigné à 25°c6,15 A
Courant assigné à -25°c7,51 A
Courant assigné à 30°c6 A
Courant assigné à 35°c5,84 A
Courant assigné à 40°c5,68 A
Courant assigné à 45°c5,52 A
Courant assigné à 5°c6,73 A
Courant assigné à -5°c7 A
Courant assigné à 50°c5,35 A
Courant assigné à 55°c5,17 A
Courant assigné à 60°c4,99 A
Courant assigné à 65°c4,8 A
Courant assigné à 70°c4,6 A
Courant assigné à 0°c selon iec 60947-27,71 A
Courant assigné à 10°c selon iec 60947-27,4 A
Courant assigné à -10°c selon iec 60947-28 A
Courant assigné à 15°c selon iec 60947-27,24 A
Courant assigné à -15°c selon iec 60947-28,15 A
Courant assigné à 20°c selon iec 60947-27,07 A
Courant assigné à -20°c selon iec 60947-28,29 A
Courant assigné à 25°c selon iec 60947-26,91 A
Courant assigné à -25°c selon iec 60947-28,43 A
Courant assigné à 30°c selon iec 60947-26,73 A
Courant assigné à 35°c selon iec 60947-26,56 A
Courant assigné à 40°c selon iec 60947-26,38 A
Courant assigné à 45°c selon iec 60947-26,19 A
Courant assigné à 5°c selon iec 60947-27,55 A
Courant assigné à -5°c selon iec 60947-27,86 A
Courant assigné à 50°c selon iec 60947-26 A
Courant assigné à 55°c selon iec 60947-25,8 A
Courant assigné à 60°c selon iec 60947-25,6 A
Courant assigné à 65°c selon iec 60947-25,38 A
Courant assigné à 70°c selon iec 60947-25,16 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Coefficient de correction du déclenchement magnétique à 60hz1
Puissance active maximale dissipée par pôle selon la norme produit3 W
Puissance dissipée totale sous in2,68 W
Puissance dissipée par pôle à in1,34 W
Endurance électrique en nombre de cycles4000
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé83 mm
Largeur produit installé35 mm
Type de raccordement haut pour produits modulairesBorne à vis
Couple de serrage2,8Nm
Type de loquet haut pour produits modulairesNon applicable
Type de loquet bas pour produits modulairesPlastique
Type de raccordement bas pour produits modulairesBorne biconnect
Démontabilité haute pour produits modulairesoui
Démontabilité basse pour produits modulairesoui
Approprié pour montage encastréoui
Section de raccordement des bornes aval à vis, en câble souple1/25 mm²
Section de raccord bornes aval en câble rigide1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide1/35 mm²
Section de raccordement des bornes amont à vis, en câble souple1/25 mm²
Accessoriableoui
Texte normeEN 60898-1, IEC 60947-2
Directive européenne rohsconformité volontaire
Directive européenne weeeconcerné
Degré de pollution suivant iec 60664 / iec 60947-22
Altitude2000 m
Température de stockage-25 à 80 °C
Température de calibration50 °C
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)6
Tension assignée (ue) (v)400
Fréquence (hz)60
Caractéristique de déclenchement (type/courbe)D
Tension d'isolement assignée (ui) (v)500
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules2
Indice de protection (ip)IP20
Nombre de pôles protégés2
Adapté à une installation encastréeOUI
Section de raccordement cable rigide (mm²)35
Section de raccordement cable souple (mm²)25
Température ambiante en fonctionnement (°c)70
Produits auxiliaires associablesOUI
Nombre de pôles (total)2
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)6
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)10
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)20
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10
Tension assignée de tenue aux chocs (uimp) (kv)6
Hauteur (mm)1200
Largeur (mm)800
Profondeur (mm)1200
Poids (g)321120
Volume (cm3)312732
Ean3250614628863
