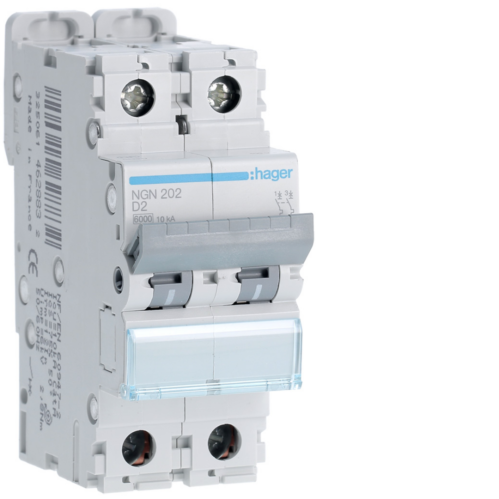

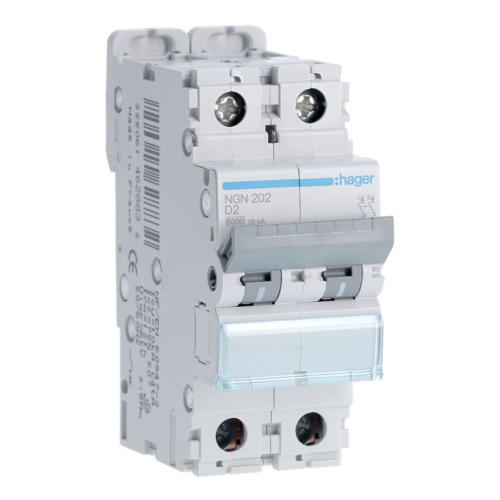

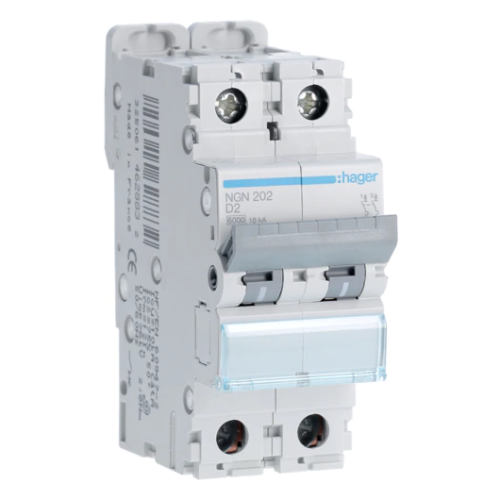

 Disjoncteur 2P 6/10kA D-2A 2M  Disjoncteur 2P 6/10kA D-2A 2M
 Disjoncteur 2P 6/10kA D-2A 2M  Disjoncteur 2P 6/10kA D-2A 2M
 Disjoncteur 2P 6/10kA D-2A 2M  Disjoncteur 2P 6/10kA D-2A 2M

Code article : HAGNGN202
Code EAN : 3250614628832
Désignation : Disjoncteur 2P 6/10kA D-2A 2M
Disjoncteur 2P 6-10kA courbe D - 2A 2 modules
Site fournisseur
 Spécificités article
Texte normeEN 60898-1, IEC 60947-2
Directive européenne rohsconformité volontaire
Alignement des bornes hautes pour produits modulairesBornes alignées
Alignement des bornes basses pour produits modulairesBornes alignées
Type de raccordement bas pour produits modulairesBorne biconnect
Type de loquet haut pour produits modulairesNon applicable
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique dc1,13/1,45 In
Position du neutresans neutre
Type de raccordement haut pour produits modulairesBorne à vis
Température de stockage-25 à 80 °C
Valeur du seuil mini/max de fonctionnement magnétique en alternatif10/14,4 In
Type de loquet bas pour produits modulairesPlastique
Valeur du seuil min/maxi du fonctionnement magnétique dc15/30 In
Section de raccordement des bornes aval à vis, en câble souple1/25 mm²
Section de raccord bornes aval en câble rigide1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide1/35 mm²
Section de raccordement des bornes amont à vis, en câble souple1/25 mm²
Directive européenne weeeconcerné
Tension assignée de tenue aux chocs6000 V
Courant assigné à -15°c2,56 A
Courant assigné à -20°c2,62 A
Courant assigné à 0°c2,39 A
Courant assigné à 10°c2,27 A
Courant assigné à -10°c2,51 A
Courant assigné à 20°c2,14 A
Courant assigné à 25°c2,07 A
Courant assigné à -25°c2,67 A
Courant assigné à 35°c1,93 A
Courant assigné à 40°c1,85 A
Courant assigné à 45°c1,77 A
Courant assigné à 5°c2,33 A
Courant assigné à -5°c2,45 A
Courant assigné à 50°c1,69 A
Courant assigné à 60°c1,51 A
Courant assigné à 65°c1,41 A
Courant assigné à 70°c1,31 A
Courant assigné à 0°c selon iec 60947-22,83 A
Courant assigné à 10°c selon iec 60947-22,68 A
Courant assigné à -10°c selon iec 60947-22,97 A
Courant assigné à 15°c selon iec 60947-22,61 A
Courant assigné à -15°c selon iec 60947-23,03 A
Courant assigné à 20°c selon iec 60947-22,53 A
Courant assigné à 25°c selon iec 60947-22,45 A
Courant assigné à -25°c selon iec 60947-23,16 A
Courant assigné à 30°c selon iec 60947-22,37 A
Courant assigné à 35°c selon iec 60947-22,28 A
Courant assigné à 40°c selon iec 60947-22,19 A
Courant assigné à 5°c selon iec 60947-22,76 A
Courant assigné à 60°c selon iec 60947-21,79 A
Courant assigné à 65°c selon iec 60947-21,67 A
Courant assigné à 70°c selon iec 60947-21,55 A
Altitude2000 m
Tension assignée d'emploi ue400 V
Tension assignée d'isolement500 V
Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-210 kA
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-110 kA
Pouvoir de coupure assigné icn sous 240v ac selon iec 60898-110 kA
Pouvoir de coupure ultime icu ac selon iec 60947-220 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-220 kA
Courant assigné à 15°c2,2 A
Courant assigné à 55°c1,6 A
Courant assigné à -20°c selon iec 60947-23,1 A
Courant assigné à 45°c selon iec 60947-22,1 A
Courant assigné à -5°c selon iec 60947-22,9 A
Courant assigné à 55°c selon iec 60947-21,9 A
Puissance dissipée totale sous in4,1 W
Puissance dissipée par pôle à in2,1 W
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé83 mm
Largeur produit installé35 mm
Couple de serrage2,8Nm
Température de calibration50 °C
Seuil minimal de tension d'emploi (ue min)12 V
Pouvoir de coupure assigné icn sous 400v ac selon iec 60898-16 kA
Pouvoir de coupure assigné icn sous 415v ac selon iec 60898-16 kA
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Endurance électrique en nombre de cycles4000
Indice de protection (ip)IP20
Nombre de pôles2 P
Type de pôles2 P
Courant assigné à 30°c2 A
Courant assigné à 50°c selon iec 60947-22 A
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Puissance active maximale dissipée par pôle selon la norme produit3 W
Démontabilité haute pour produits modulairesoui
Démontabilité basse pour produits modulairesoui
Approprié pour montage encastréoui
Accessoriableoui
Tension assignée (ue) (v)400
Tension d'isolement assignée (ui) (v)500
Produits auxiliaires associablesOUI
Type de tension d'alimentationAC
Type de tensionAC
Profondeur d'encastrement (mm)70
Fréquence (hz)60
Section de raccordement cable rigide (mm²)35
Section de raccordement cable souple (mm²)25
Température ambiante en fonctionnement (°c)70
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)10
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)20
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10
QctPF
Qc carton60
Nombre de pole protégé2
CourbeD
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du déclenchement magnétique à 60hz1
Degré de pollution suivant iec 60664 / iec 60947-22
Calibre/courant nominal assigné (in) (a)2
Caractéristique de déclenchement (type/courbe)D
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules2
Nombre de pôles protégés2
Nombre de pôles (total)2
Pouvoir de coupure assigné selon en 60898 à 400áv (icn) (ka)6
Tension assignée de tenue aux chocs (uimp) (kv)6
Qc boite1
