Code article : HAGNGN200
Code EAN : 3250614628818

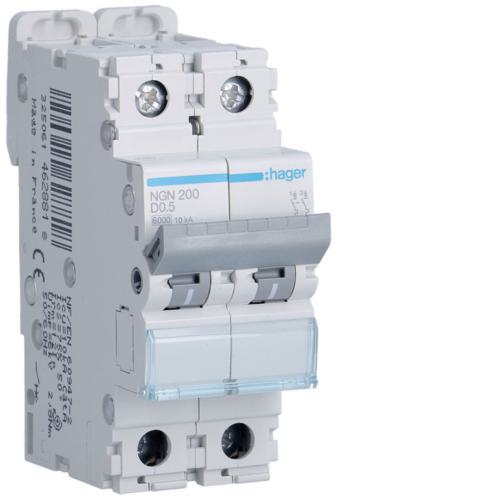

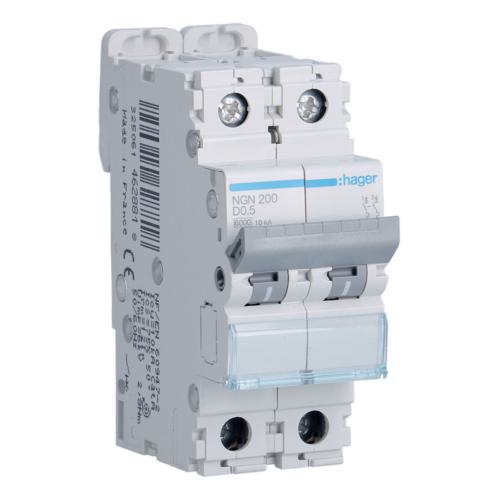

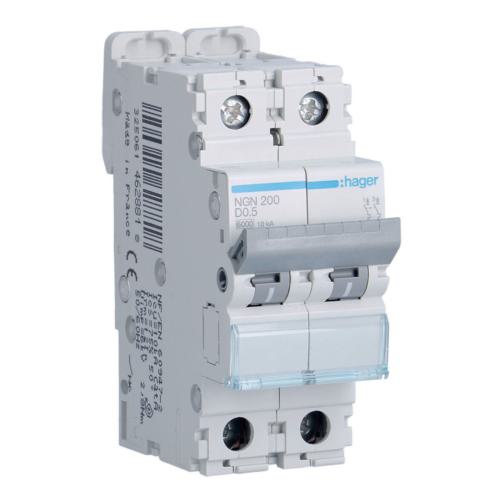

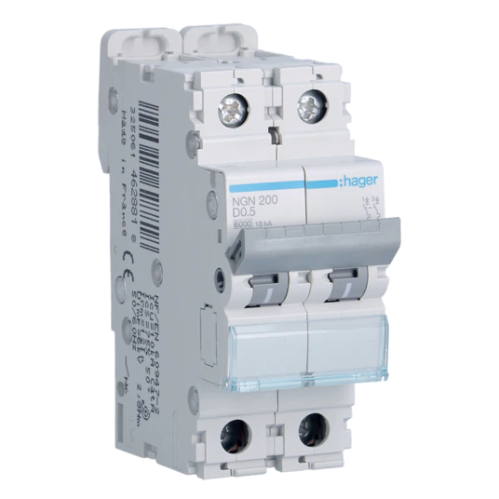

Désignation : Disjoncteur 2P 6/10kA D-0.5A 2
Disjoncteur 2P 6-10kA courbe D - 0.5A 2 modules
Site fournisseur
 Spécificités article
Nombre de pôles2 P
Pouvoir de coupure10
Tension assignée400
Directive européenne rohsconformité volontaire
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique dc1,13/1,45 In
Tropicalisation/humidité/exécutiontous climats
Position du neutresans neutre
Température de stockage-25 à 80 °C
Valeur du seuil mini/max de fonctionnement magnétique en alternatif10/14,4 In
Type de connexioncage à vis
Texte normeEN 60898-1
Fréquence assignée50/60 Hz
Valeur du seuil min/maxi du fonctionnement magnétique dc15/30 In
Section de raccordement des bornes amont et aval à vis, en câble rigide1/35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple1/25 mm²
Directive européenne weeeconcerné
Tension assignée de tenue aux chocs6000 V
Courant assigné à -20°c0,72 A
Courant assigné à 0°c0,64 A
Courant assigné à 10°c0,61 A
Courant assigné à -10°c0,68 A
Courant assigné à 15°c0,59 A
Courant assigné à 20°c0,57 A
Courant assigné à 25°c0,56 A
Courant assigné à -25°c0,74 A
Courant assigné à 35°c0,49 A
Courant assigné à 40°c0,49 A
Courant assigné à 45°c0,48 A
Courant assigné à 5°c0,63 A
Courant assigné à -5°c0,66 A
Courant assigné à 50°c0,48 A
Courant assigné à 55°c0,46 A
Courant assigné à 60°c0,44 A
Courant assigné à 65°c0,42 A
Puissance dissipée totale sous in2,91 W
Puissance dissipée par pôle à in1,47 W
Altitude2000 m
Tension assignée d'emploi ue415 V
Tension assignée d'isolement500 V
Courant assigné à -15°c0,7 A
Courant assigné à 30°c0,5 A
Courant assigné à 70°c0,4 A
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé83 mm
Largeur produit installé35 mm
Couple de serrage2,8Nm
Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2)3 kA
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Endurance électrique en nombre de cycles4000
Indice de protection (ip)IP20
Type de pôles2 P
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Accessoriableoui
Calibre/courant nominal assigné (in) (a)0.5
Produits auxiliaires associablesOUI
Type de tensionAC
Profondeur d'encastrement (mm)70
Fréquence (hz)60
Section de raccordement cable rigide (mm²)35
Section de raccordement cable souple (mm²)25
Température ambiante en fonctionnement (°c)70
Qc carton60
QctPF
Nombre de pole protégé2
CourbeD
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du déclenchement magnétique à 60hz1
Degré de pollution suivant iec 60664 / iec 60947-22
Caractéristique de déclenchement (type/courbe)D
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules2
Nombre de pôles protégés2
Tension assignée de tenue aux chocs (uimp) (kv)6
Qc boite1
