Vous êtes ici... Accueil »
PROTECTION RESIDENTIEL ET TERTIARE » DISJONCTEUR MODULAIRE

Code article : HAGNFT706
Code EAN : 3250614630682

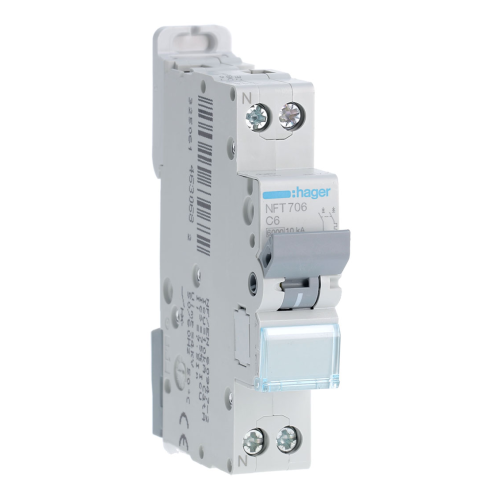

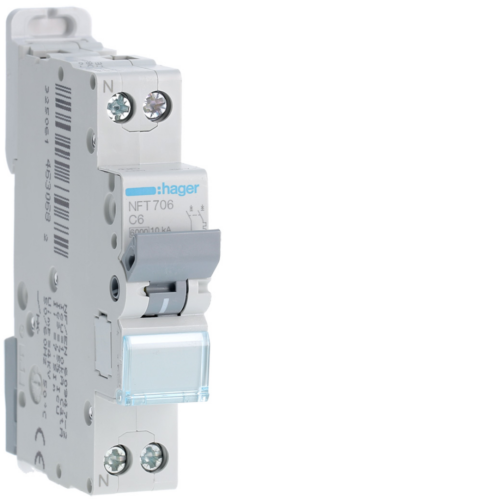

Désignation : Disj.1P+N 6-10kA C-6A 1m
Disjoncteur 1P+N 6-10kA courbe C - 6A 1 module
Site fournisseur
 Spécificités article
Position du neutregauche
Nombre de pole protégé1
Nombre de pôles2 P
Type de pôles1P+N
Avec pole de neutre coupéoui
CourbeC
Pouvoir de coupure assigné icn sous ac selon iec 60898-16 kA
Tension assignée d'emploi ue230/240 V
Fréquence assignée50/60 Hz
Type de tension d'alimentationAC
Tension assignée d'isolement500 V
Tension maxi d'utilisation253 V
Tension assignée de tenue aux chocs4000 V
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-16 kA
Pouvoir de coupure de service ics ac selon iec 60898-16 kA
Pouvoir de coupure de service ics ac selon iec 60947-275 %
Pouvoir de coupure ultime icu ac selon iec 60947-210 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-210 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5/10 In
Courant assigné à -15°c7 A
Courant assigné à -20°c7,1 A
Courant assigné à 0°c6,7 A
Courant assigné à 10°c6,5 A
Courant assigné à -10°c6,9 A
Courant assigné à 15°c6,4 A
Courant assigné à 20°c6,2 A
Courant assigné à 25°c6,1 A
Courant assigné à -25°c7,2 A
Courant assigné à 30°c6 A
Courant assigné à 35°c5,9 A
Courant assigné à 40°c5,8 A
Courant assigné à 45°c5,7 A
Courant assigné à 5°c6,6 A
Courant assigné à -5°c6,8 A
Courant assigné à 50°c5,6 A
Courant assigné à 55°c5,5 A
Courant assigné à 60°c5,4 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Coefficient de correction du déclenchement magnétique à 60hz1
Puissance dissipée totale sous in1,4 W
Puissance dissipée par pôle à in0,7 W
Endurance électrique en nombre de cycles4000
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Longueur96,1 mm
Largeur produit installé17,7 mm
Couple de serrage1,9Nm
Type de connexioncage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple0,75/10 mm²
Accessoriableoui
Texte normeEN 60898-1
Directive européenne rohsconformité volontaire
Directive européenne weeeconcerné
Degré de pollution suivant iec 60664 / iec 60947-23
Altitude2000 m
Température de stockage-25 à 80 °C
Tropicalisation/humidité/exécutiontous climats
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)6
Tension assignée (ue) (v)240
Fréquence (hz)60
Caractéristique de déclenchement (type/courbe)C
Tension d'isolement assignée (ui) (v)500
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution3
Largeur en nombre de modules1
Indice de protection (ip)IP20
Nombre de pôles protégés1
Pôle neutre sectionné simultanémentOUI
Adapté à une installation encastréeOUI
Section de raccordement cable rigide (mm²)0.75
Section de raccordement cable souple (mm²)0.75
Produits auxiliaires associablesOUI
Nombre de pôles (total)2
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)10
Tension assignée de tenue aux chocs (uimp) (kv)4
Ean3250614630682
Hauteur (mm)1098
Largeur (mm)800
Profondeur (mm)1200
Poids (g)426824
Volume (cm3)1054080
