 Disj.1P+N 6-10kA C-2A 1m  Disj.1P+N 6-10kA C-2A 1m
 Disj.1P+N 6-10kA C-2A 1m  Disj.1P+N 6-10kA C-2A 1m
 Disj.1P+N 6-10kA C-2A 1m  Disj.1P+N 6-10kA C-2A 1m
 Disj.1P+N 6-10kA C-2A 1m  Disj.1P+N 6-10kA C-2A 1m
 Disj.1P+N 6-10kA C-2A 1m  Disj.1P+N 6-10kA C-2A 1m

Code article : HAGNFT702
Code EAN : 3250614630651

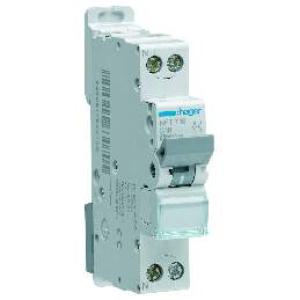

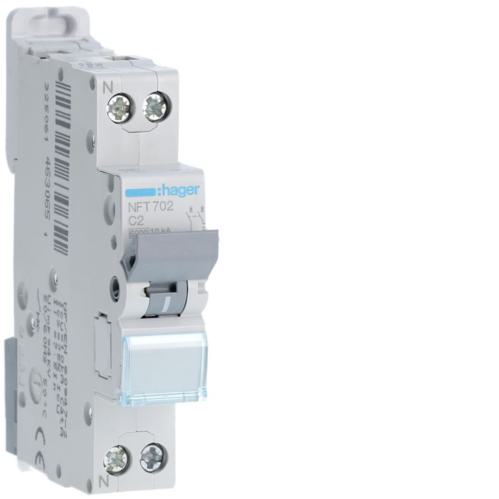

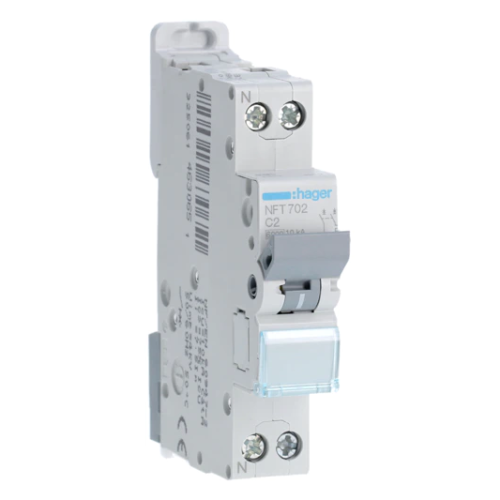

Désignation : Disj.1P+N 6-10kA C-2A 1m
Disjoncteur 1P+N 6-10kA courbe C - 2A 1 module
Site fournisseur
 Spécificités article
Directive européenne rohsconformité volontaire
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Tropicalisation/humidité/exécutiontous climats
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple0,75/10 mm²
Température de stockage-25 à 80 °C
Type de connexioncage à vis
Texte normeEN 60898-1
Tension assignée d'emploi ue230/240 V
Fréquence assignée50/60 Hz
Directive européenne weeeconcerné
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5/10 In
Hauteur produit installé84,7 mm
Longueur96,1 mm
Largeur produit installé17,7 mm
Position du neutregauche
Tension assignée de tenue aux chocs4000 V
Altitude2000 m
Tension assignée d'isolement500 V
Tension maxi d'utilisation253 V
Pouvoir de coupure ultime icu ac selon iec 60947-210 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-210 kA
Courant assigné à -15°c2,6 A
Courant assigné à -20°c2,6 A
Courant assigné à 0°c2,4 A
Courant assigné à 10°c2,3 A
Courant assigné à -10°c2,5 A
Courant assigné à 15°c2,2 A
Courant assigné à 20°c2,1 A
Courant assigné à 25°c2,1 A
Courant assigné à -25°c2,7 A
Courant assigné à 35°c1,9 A
Courant assigné à 40°c1,9 A
Courant assigné à 45°c1,8 A
Courant assigné à 5°c2,3 A
Courant assigné à -5°c2,4 A
Courant assigné à 50°c1,8 A
Courant assigné à 55°c1,7 A
Courant assigné à 60°c1,6 A
Puissance dissipée totale sous in1,9 W
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Couple de serrage1,9Nm
Type de pôles1P+N
Pouvoir de coupure assigné icn sous ac selon iec 60898-16 kA
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-16 kA
Pouvoir de coupure de service ics ac selon iec 60898-16 kA
Pouvoir de coupure de service ics ac selon iec 60947-275 %
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Endurance électrique en nombre de cycles4000
Indice de protection (ip)IP20
Nombre de pôles2 P
Avec pole de neutre coupéoui
Courant assigné à 30°c2 A
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Puissance dissipée par pôle à in1 W
Accessoriableoui
Tension assignée (ue) (v)240
Tension d'isolement assignée (ui) (v)500
Pôle neutre sectionné simultanémentOUI
Produits auxiliaires associablesOUI
Qc carton144
Type de tension d'alimentationAC
Type de tensionAC
Profondeur d'encastrement (mm)70
Fréquence (hz)60
Section de raccordement cable rigide (mm²)16
Section de raccordement cable souple (mm²)10
Température ambiante en fonctionnement (°c)60
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)10
QctPF
Qc boite12
Nombre de pole protégé1
CourbeC
Coefficient de correction du déclenchement magnétique à 60hz1
Degré de pollution suivant iec 60664 / iec 60947-23
Calibre/courant nominal assigné (in) (a)2
Caractéristique de déclenchement (type/courbe)C
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution3
Largeur en nombre de modules1
Nombre de pôles protégés1
Nombre de pôles (total)2
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6
Tension assignée de tenue aux chocs (uimp) (kv)4
Qc unité1
