 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A
 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A
 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A
 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A
 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A
 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A
 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A
 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A
 DISJONCTEUR MOTEUR 0.1-0.16A  DISJONCTEUR MOTEUR 0.1-0.16A

Code article : HAGMM501N
Code EAN : 3250614435140

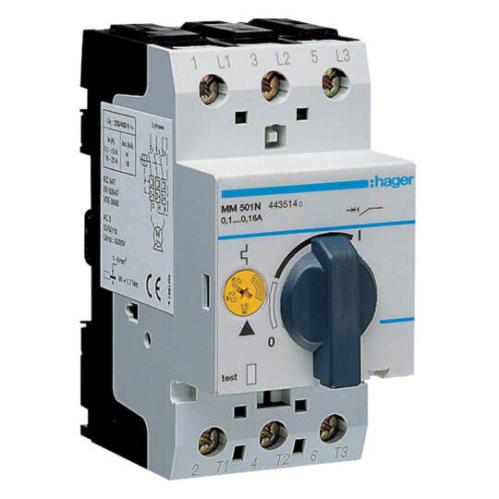

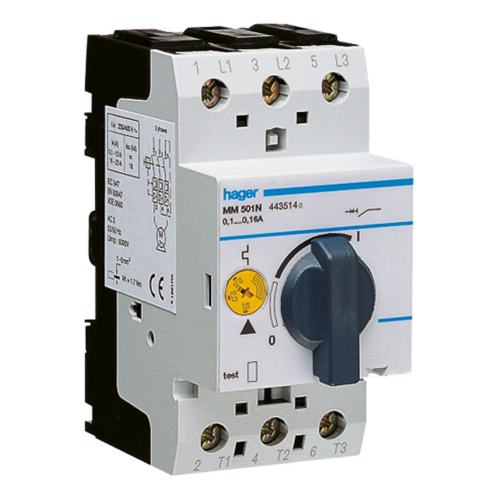

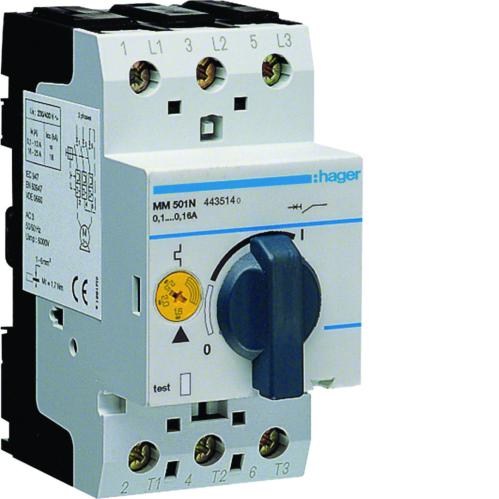

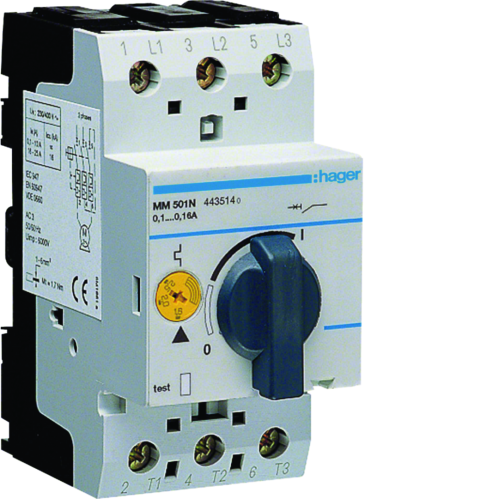

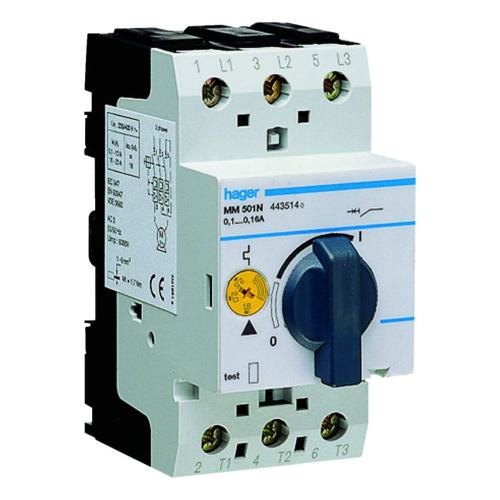

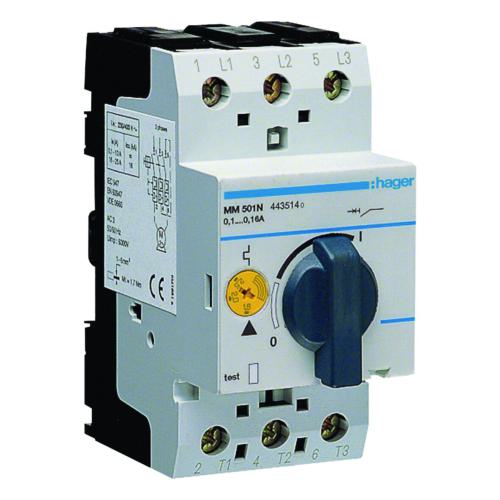

Désignation : DISJONCTEUR MOTEUR 0.1-0.16A
Disjoncteur moteur 0.1-0.16 A 2.5 M IEC 947
Site fournisseur
 Spécificités article
Tenue aux vibrations et chocsessais demi sinusoïde 10ms chocs 25g selon IEC 60068-2-27
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Tropicalisation/humidité/exécutionIEC 60068-2-78 / IEC 60068-2-30
Texte normeIEC 60947-2, IEC 60 947-4-1
Directive européenne rohsconformité volontaire
Valeur du seuil mini/max de fonctionnement magnétique en alternatif12,4/15,5/18,6 In
Technique de déclenchementthermomagnétique
Finition de l'élément d'actionnementbouton rotatif
Compensation automatique de température-25 à 55 °C
Température de stockage-25 à 80 °C
Type de raccordement du circuit principalborne à vis
Calibre du courant de réglage thermique à 30°0,1/0,16 A
Type de connexioncage à vis
Tension assignée d'emploi ue230/690 V
Fréquence assignée50/60 Hz
Directive européenne weeeconcerné
Section de raccordement des bornes amont et aval à vis, en câble rigide1/6 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple1/6 mm²
Tension assignée de tenue aux chocs6000 V
Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-2150 kA
Pouvoir de coupure 230v 50hz nf en 60947-2100 kA
Pouvoir de coupure 400v 50hz nf en 60947-2100 kA
Pouvoir de coupure ultime icu ac selon iec 60947-2150 kA
Pouvoir de coupure ultime icu sous 415v ac selon iec 60947-2100 kA
Pouvoir de coupure ultime icu sous 690v ac selon iec 60947-2100 kA
Courant assigné à -15°c0,16 A
Courant assigné à -20°c0,16 A
Courant assigné à 0°c0,16 A
Courant assigné à 10°c0,16 A
Courant assigné à -10°c0,16 A
Courant assigné à 15°c0,16 A
Courant assigné à 20°c0,16 A
Courant assigné à 25°c0,16 A
Courant assigné à -25°c0,16 A
Courant assigné à 30°c0,16 A
Courant assigné à 35°c0,16 A
Courant assigné à 40°c0,16 A
Courant assigné à 45°c0,16 A
Courant assigné à 5°c0,16 A
Courant assigné à -5°c0,16 A
Courant assigné à 50°c0,16 A
Courant assigné à 55°c0,16 A
Courant assigné à 0°c selon iec 60947-20,16 A
Courant assigné à 10°c selon iec 60947-20,16 A
Courant assigné à -10°c selon iec 60947-20,16 A
Courant assigné à 15°c selon iec 60947-20,16 A
Courant assigné à -15°c selon iec 60947-20,16 A
Courant assigné à 20°c selon iec 60947-20,16 A
Courant assigné à -20°c selon iec 60947-20,16 A
Courant assigné à 25°c selon iec 60947-20,16 A
Courant assigné à -25°c selon iec 60947-20,16 A
Courant assigné à 30°c selon iec 60947-20,16 A
Courant assigné à 35°c selon iec 60947-20,16 A
Courant assigné à 40°c selon iec 60947-20,16 A
Courant assigné à 45°c selon iec 60947-20,16 A
Courant assigné à 5°c selon iec 60947-20,16 A
Courant assigné à -5°c selon iec 60947-20,16 A
Courant assigné à 50°c selon iec 60947-20,16 A
Courant assigné à 55°c selon iec 60947-20,16 A
Endurance mécanique nombre de manoeuvres100000
Altitude2000 m
Tension assignée d'isolement690 V
Pouvoir de coupure de service ics ac selon iec 60947-2100 %
Puissance dissipée totale sous in5,4 W
Puissance dissipée par pôle à in1,8 W
Endurance électrique en nombre de cycles50000
Profondeur produit installé70 mm
Hauteur produit installé90 mm
Largeur produit installé45 mm
Couple de serrage1,7Nm
Valeur de seuil mini/max de fonctionnement magnétique en alternatif2/3 A
Catégorie d'emploiAC-3
Courant permanent nominal (iu) (a)0.16
Réglage de courant du déclencheur de surcharge (a)0.16
Indice de protection (ip)IP20
Type de pôles3 P
Détection d'un manque de phaseOui
Hauteur (mm)140
Tension de fonctionnement normale (v)690
Avec protection thermiqueOUI
Courant de commutation de court-circuit limite nominal icu à 400áv, ca (ka)150
Sensible à une défaillance de phaseOUI
Endurance mécanique nombre de manoeuvres par heure40
Largeur (mm)45
Profondeur (mm)75
Qc carton48
QctPF
Degré de pollution suivant iec 60664 / iec 60947-23
Nombre de pôles3
Plage de réglage du déclencheur de court-circuit non retardé (a)3
Qc boite1
