Code article : HAGMJT740
Code EAN : 3250614325861

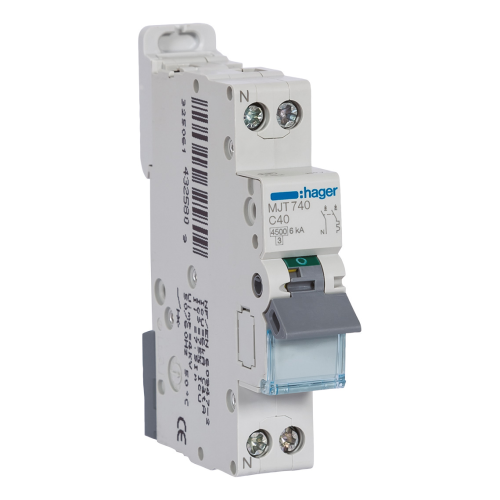

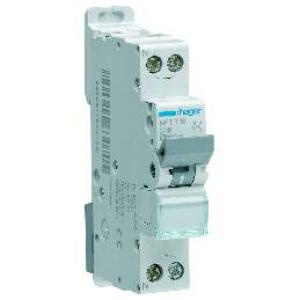

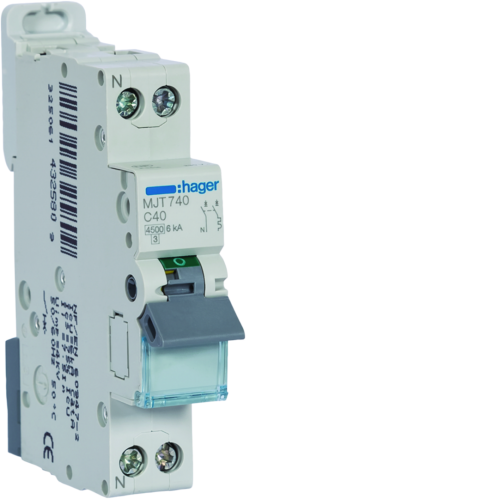

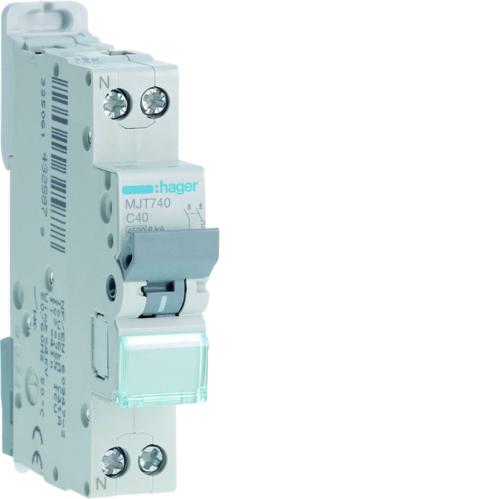

Désignation : Disj.1P+N 4.5-6kA C-40A 1m
Disjoncteur 1P+N 4.5-6kA courbe C - 40A 1 module
Site fournisseur
Spécificités article
Nombre de pôles
2 P
Pouvoir de coupure
4,5
Tension assignée
240
Directive européenne rohs
conformité volontaire
Valeur du seuil mini/max de fonctionnement thermique en alternatif
1,13/1,45 In
Tropicalisation/humidité/exécution
tous climats
Section de raccordement des bornes amont et aval à vis, en câble rigide
0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple
0,75/10 mm²
Température de stockage
-25 à 80 °C
Type de connexion
cage à vis
Texte norme
EN 60898-1
Tension assignée d'emploi ue
230/240 V
Fréquence assignée
50/60 Hz
Directive européenne weee
concerné
Valeur du seuil mini/max de fonctionnement magnétique en alternatif
5/10 In
Hauteur produit installé
84,7 mm
Longueur
96,1 mm
Largeur produit installé
17,7 mm
Position du neutre
gauche
Pouvoir de coupure assigné icn sous ac selon iec 60898-1
4,5 kA
Tension assignée de tenue aux chocs
4000 V
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-1
4,5 kA
Pouvoir de coupure de service ics ac selon iec 60898-1
4,5 kA
Courant assigné à -15°c
45,3 A
Courant assigné à -20°c
45,9 A
Courant assigné à 0°c
43,6 A
Courant assigné à 10°c
42,5 A
Courant assigné à -10°c
44,8 A
Courant assigné à 15°c
41,9 A
Courant assigné à 20°c
41,3 A
Courant assigné à 25°c
40,6 A
Courant assigné à -25°c
46,4 A
Courant assigné à 35°c
39,6 A
Courant assigné à 40°c
39,1 A
Courant assigné à 45°c
38,7 A
Courant assigné à 5°c
43,1 A
Courant assigné à -5°c
44,2 A
Courant assigné à 50°c
38,2 A
Courant assigné à 55°c
37,7 A
Courant assigné à 60°c
37,3 A
Altitude
2000 m
Tension assignée d'isolement
500 V
Tension maxi d'utilisation
253 V
Puissance dissipée totale sous in
8,3 W
Puissance dissipée par pôle à in
4,1 W
Endurance mécanique nombre de manoeuvres
20000
Profondeur produit installé
70 mm
Couple de serrage
1,9Nm
Type de pôles
1P+N
Pouvoir de coupure de service ics ac selon iec 60947-2
75 %
Pouvoir de coupure ultime icu ac selon iec 60947-2
6 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-2
6 kA
Courant assigné à 30°c
40 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés
0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés
0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés
0,85
Endurance électrique en nombre de cycles
4000
Indice de protection (ip)
IP20
Avec pole de neutre coupé
oui
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
0,9
Coefficient de correction du déclenchement magnétique à 100hz
1,1
Coefficient de correction du déclenchement magnétique à 200hz
1,2
Coefficient de correction du déclenchement magnétique à 400hz
1,5
Accessoriable
oui
Pôle neutre sectionné simultanément
OUI
Produits auxiliaires associables
OUI
Qc carton
144
Type de tension
AC
Profondeur d'encastrement (mm)
70
Calibre/courant nominal assigné (in) (a)
40
Fréquence (hz)
60
Section de raccordement cable rigide (mm²)
16
Section de raccordement cable souple (mm²)
10
Température ambiante en fonctionnement (°c)
60
Qc boite
12
Qct
PF
Nombre de pole protégé
1
Courbe
C
Coefficient de correction du déclenchement magnétique à 60hz
1
Degré de pollution suivant iec 60664 / iec 60947-2
3
Caractéristique de déclenchement (type/courbe)
C
Classe de limitation d'énergie (i²t)
3
Catégorie de surtension
3
Degré de pollution
3
Largeur en nombre de modules
1
Nombre de pôles protégés
1
Tension assignée de tenue aux chocs (uimp) (kv)
4
Qc unité
1
