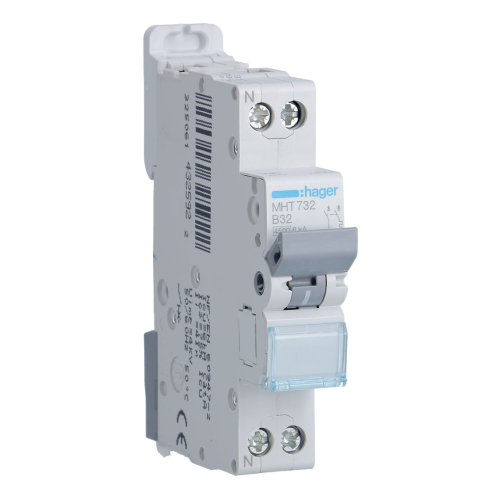

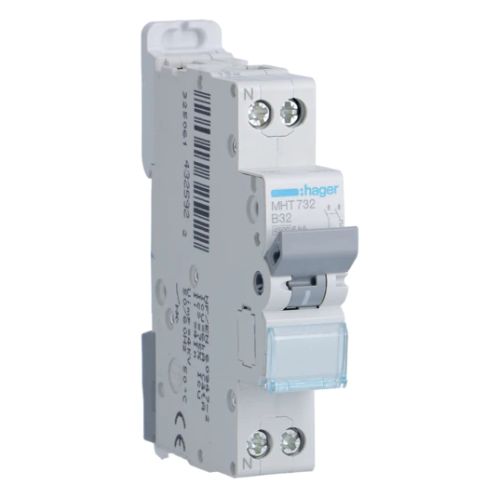

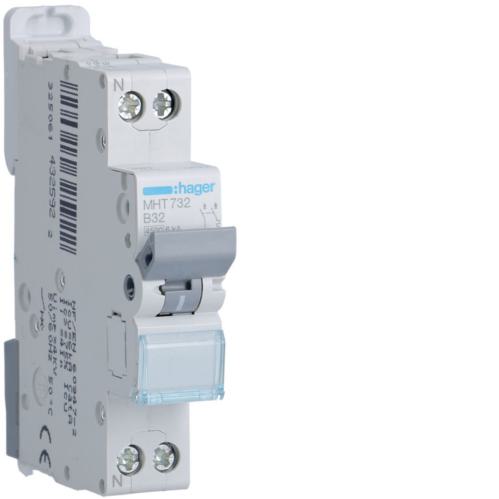

 Disj.1P+N 4.5-6kA B-32A 1m  Disj.1P+N 4.5-6kA B-32A 1m
 Disj.1P+N 4.5-6kA B-32A 1m  Disj.1P+N 4.5-6kA B-32A 1m
 Disj.1P+N 4.5-6kA B-32A 1m  Disj.1P+N 4.5-6kA B-32A 1m
 Disj.1P+N 4.5-6kA B-32A 1m  Disj.1P+N 4.5-6kA B-32A 1m
 Disj.1P+N 4.5-6kA B-32A 1m  Disj.1P+N 4.5-6kA B-32A 1m

Code article : HAGMHT732
Code EAN : 3250614325922
Désignation : Disj.1P+N 4.5-6kA B-32A 1m
Disjoncteur 1P+N 4.5-6kA courbe B - 32A 1 module
Site fournisseur
 Spécificités article
Directive européenne rohsconformité volontaire
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Tropicalisation/humidité/exécutiontous climats
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple0,75/10 mm²
Température de stockage-25 à 80 °C
Type de connexioncage à vis
Texte normeEN 60898-1
Tension assignée d'emploi ue230/240 V
Fréquence assignée50/60 Hz
Directive européenne weeeconcerné
Hauteur produit installé84,7 mm
Longueur96,1 mm
Largeur produit installé17,7 mm
Position du neutregauche
Pouvoir de coupure assigné icn sous ac selon iec 60898-14,5 kA
Tension assignée de tenue aux chocs4000 V
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-14,5 kA
Pouvoir de coupure de service ics ac selon iec 60898-14,5 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif3/5 In
Courant assigné à -15°c37,1 A
Courant assigné à -20°c37,6 A
Courant assigné à 0°c35,5 A
Courant assigné à 10°c34,4 A
Courant assigné à -10°c36,6 A
Courant assigné à 15°c33,8 A
Courant assigné à 20°c33,2 A
Courant assigné à 25°c32,6 A
Courant assigné à -25°c38,2 A
Courant assigné à 35°c31,6 A
Courant assigné à 40°c31,1 A
Courant assigné à 45°c30,7 A
Courant assigné à 5°c34,9 A
Courant assigné à 50°c30,3 A
Courant assigné à 55°c29,8 A
Courant assigné à 60°c29,3 A
Altitude2000 m
Tension assignée d'isolement500 V
Tension maxi d'utilisation253 V
Puissance dissipée totale sous in5,5 W
Puissance dissipée par pôle à in2,7 W
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Couple de serrage1,9Nm
Type de pôles1P+N
Pouvoir de coupure de service ics ac selon iec 60947-275 %
Pouvoir de coupure ultime icu ac selon iec 60947-26 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-26 kA
Courant assigné à 30°c32 A
Courant assigné à -5°c36 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Endurance électrique en nombre de cycles4000
Indice de protection (ip)IP20
Nombre de pôles2 P
Avec pole de neutre coupéoui
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Accessoriableoui
Tension assignée (ue) (v)240
Tension d'isolement assignée (ui) (v)500
Pôle neutre sectionné simultanémentOUI
Produits auxiliaires associablesOUI
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)4.5
Qc carton144
Type de tension d'alimentationAC
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)32
Fréquence (hz)60
Section de raccordement cable rigide (mm²)16
Section de raccordement cable souple (mm²)10
Température ambiante en fonctionnement (°c)60
QctPF
Qc boite12
Nombre de pole protégé1
CourbeB
Coefficient de correction du déclenchement magnétique à 60hz1
Degré de pollution suivant iec 60664 / iec 60947-23
Caractéristique de déclenchement (type/courbe)B
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution3
Largeur en nombre de modules1
Nombre de pôles protégés1
Nombre de pôles (total)2
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)6
Tension assignée de tenue aux chocs (uimp) (kv)4
Qc unité1
