Vous êtes ici... Accueil »
PROTECTION RESIDENTIEL ET TERTIARE » DISJONCTEUR MODULAIRE

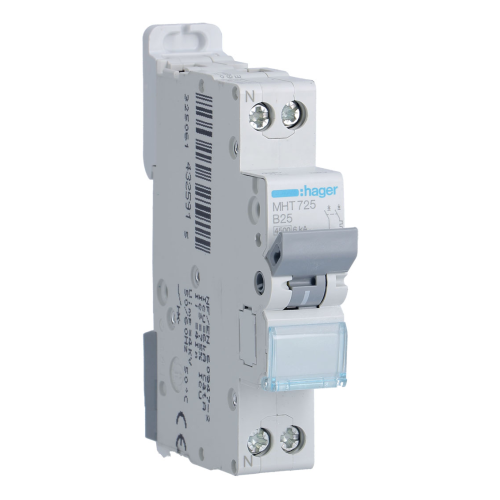

 Disj.1P+N 4.5-6kA B-25A 1m  Disj.1P+N 4.5-6kA B-25A 1m

Code article : HAGMHT725
Code EAN : 3250614325915
Désignation : Disj.1P+N 4.5-6kA B-25A 1m
Disjoncteur 1P+N 4.5-6kA courbe B - 25A 1 module
Site fournisseur
 Spécificités article
Position du neutregauche
Nombre de pole protégé1
Nombre de pôles2 P
Type de pôles1P+N
Avec pole de neutre coupéoui
CourbeB
Pouvoir de coupure assigné icn sous ac selon iec 60898-14,5 kA
Tension assignée d'emploi ue230/240 V
Fréquence assignée50/60 Hz
Type de tension d'alimentationAC
Tension assignée d'isolement500 V
Tension maxi d'utilisation253 V
Tension assignée de tenue aux chocs4000 V
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-14,5 kA
Pouvoir de coupure de service ics ac selon iec 60898-14,5 kA
Pouvoir de coupure de service ics ac selon iec 60947-275 %
Pouvoir de coupure ultime icu ac selon iec 60947-26 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-26 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif3/5 In
Courant assigné à -15°c29,1 A
Courant assigné à -20°c29,6 A
Courant assigné à 0°c27,8 A
Courant assigné à 10°c26,9 A
Courant assigné à -10°c28,7 A
Courant assigné à 15°c26,5 A
Courant assigné à 20°c26 A
Courant assigné à 25°c25,5 A
Courant assigné à -25°c30 A
Courant assigné à 30°c25 A
Courant assigné à 35°c24,6 A
Courant assigné à 40°c24,3 A
Courant assigné à 45°c23,9 A
Courant assigné à 5°c27,4 A
Courant assigné à -5°c28,3 A
Courant assigné à 50°c23,5 A
Courant assigné à 55°c23,2 A
Courant assigné à 60°c22,8 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Coefficient de correction du déclenchement magnétique à 60hz1
Puissance dissipée totale sous in4,1 W
Puissance dissipée par pôle à in2 W
Endurance électrique en nombre de cycles4000
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé84,7 mm
Longueur96,1 mm
Largeur produit installé17,7 mm
Couple de serrage1,9Nm
Type de connexioncage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple0,75/10 mm²
Accessoriableoui
Texte normeEN 60898-1
Directive européenne rohsconformité volontaire
Directive européenne weeeconcerné
Degré de pollution suivant iec 60664 / iec 60947-23
Altitude2000 m
Température de stockage-25 à 80 °C
Tropicalisation/humidité/exécutiontous climats
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)25
Tension assignée (ue) (v)240
Fréquence (hz)60
Caractéristique de déclenchement (type/courbe)B
Tension d'isolement assignée (ui) (v)500
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution3
Largeur en nombre de modules1
Indice de protection (ip)IP20
Nombre de pôles protégés1
Pôle neutre sectionné simultanémentOUI
Adapté à une installation encastréeOUI
Section de raccordement cable rigide (mm²)0.75
Section de raccordement cable souple (mm²)0.75
Produits auxiliaires associablesOUI
Nombre de pôles (total)2
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)4.5
Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka)6
Tension assignée de tenue aux chocs (uimp) (kv)4
Ean3250614325915
Hauteur (mm)249
Largeur (mm)321
Profondeur (mm)371
Poids (g)419904
Volume (cm3)435970
