 DISJ 1P+N 3kA C-10A SANS VIS  DISJ 1P+N 3kA C-10A SANS VIS
 DISJ 1P+N 3kA C-10A SANS VIS  DISJ 1P+N 3kA C-10A SANS VIS
 DISJ 1P+N 3kA C-10A SANS VIS  DISJ 1P+N 3kA C-10A SANS VIS
 DISJ 1P+N 3kA C-10A SANS VIS  DISJ 1P+N 3kA C-10A SANS VIS
 DISJ 1P+N 3kA C-10A SANS VIS  DISJ 1P+N 3kA C-10A SANS VIS
 DISJ 1P+N 3kA C-10A SANS VIS  DISJ 1P+N 3kA C-10A SANS VIS

Code article : HAGMFS710
Code EAN : 3250614319440

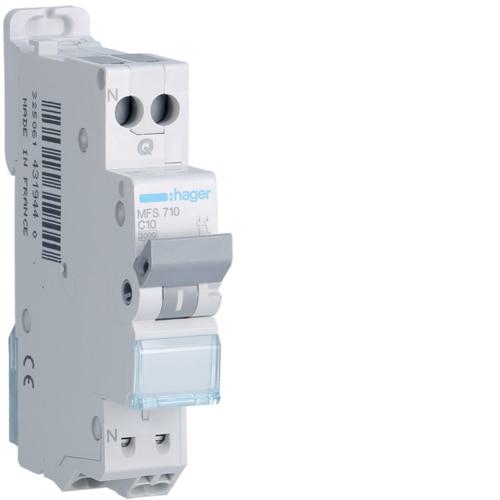

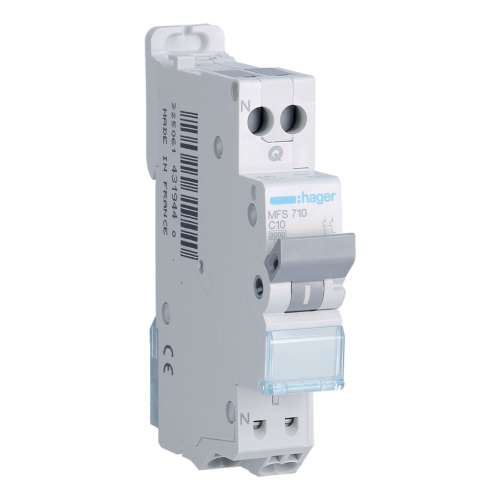

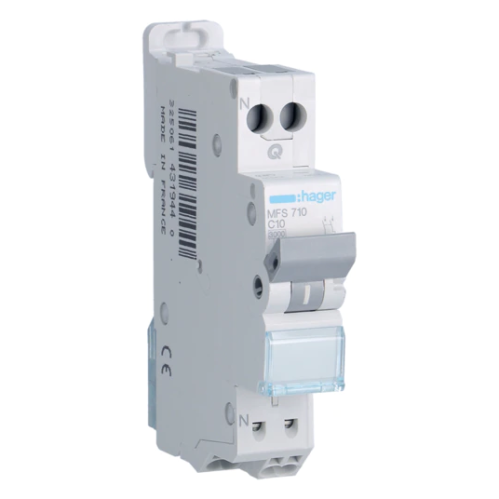

Désignation : DISJ 1P+N 3kA C-10A SANS VIS
Disjoncteur 1P+N 3kA C-10A connexion SanVis 1 Module
Site fournisseur
 Spécificités article
Directive européenne rohsconformité volontaire
Type de connexioncage sans vis
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique dc1,13/1,45 In
Tropicalisation/humidité/exécutiontous climats
Section du câble souple pour le repiquage des bornes amont0,75/10 mm²
Section du câble rigide pour le repiquage des bornes amont0,75/16 mm²
Température de stockage-25 à 80 °C
Texte normeEN 60898-1
Tension assignée d'emploi ue230/240 V
Section de raccordement des bornes aval quick connect, en câble souple1,5/4 mm²
Section de raccordement des bornes aval quick connect, en câble rigide1,5/4 mm²
Fréquence assignée50/60 Hz
Directive européenne weeeconcerné
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique dc7/15 In
Largeur produit installé17,5 mm
Position du neutregauche
Tension assignée de tenue aux chocs4000 V
Courant assigné à -15°c12,4 A
Courant assigné à -20°c12,7 A
Courant assigné à 0°c11,7 A
Courant assigné à 10°c11,1 A
Courant assigné à -10°c12,2 A
Courant assigné à 15°c10,9 A
Courant assigné à 20°c10,6 A
Courant assigné à 25°c10,3 A
Courant assigné à -25°c12,9 A
Courant assigné à 5°c11,4 A
Courant assigné à -5°c11,9 A
Barre de pontage compatible avec la borne amontKBS763
Altitude2000 m
Tension assignée d'isolement500 V
Tension maxi d'utilisation253 V
Courant assigné à 35°c9,7 A
Courant assigné à 40°c9,4 A
Courant assigné à 45°c9,1 A
Courant assigné à 50°c8,7 A
Courant assigné à 55°c8,4 A
Courant assigné à 65°c7,6 A
Courant assigné à 70°c7,2 A
Puissance dissipée totale sous in2,6 W
Puissance dissipée par pôle à in1,8 W
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé86 mm
Couple de serrage1,9Nm
Type de pôles1P+N
Pouvoir de coupure assigné icn sous ac selon iec 60898-13 kA
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-13 kA
Pouvoir de coupure de service ics ac selon iec 60898-13 kA
Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2)2 kA
Courant assigné à 30°c10 A
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Calibre minimal du fusible amont am pour une sélectivité sur cc12 A
Calibre minimal du fusible amont gi pour une sélectivité sur cc16 A
Endurance électrique en nombre de cycles1000
Indice de protection (ip)IP20
Nombre de pôles2 P
Avec pole de neutre coupéoui
Courant assigné à 60°c8 A
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Calibre maximal du fusible aval am pour une sélectivité sur cc2 A
Calibre maximal du fusible aval gi pour une sélectivité sur cc6 A
Tension assignée (ue) (v)240
Tension d'isolement assignée (ui) (v)500
Pôle neutre sectionné simultanémentOUI
Qc carton144
Type de tension d'alimentationAC
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)10
Fréquence (hz)60
Température ambiante en fonctionnement (°c)70
QctPF
Qc boite12
Nombre de pole protégé1
CourbeC
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du déclenchement magnétique à 60hz1
Degré de pollution suivant iec 60664 / iec 60947-22
Caractéristique de déclenchement (type/courbe)C
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules1
Nombre de pôles protégés1
Section de raccordement cable rigide (mm²)4
Section de raccordement cable souple (mm²)4
Nombre de pôles (total)2
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)3
Tension assignée de tenue aux chocs (uimp) (kv)4
Qc unité1
