PROTECTION RESIDENTIEL ET TERTIARE » DISJONCTEUR MODULAIRE

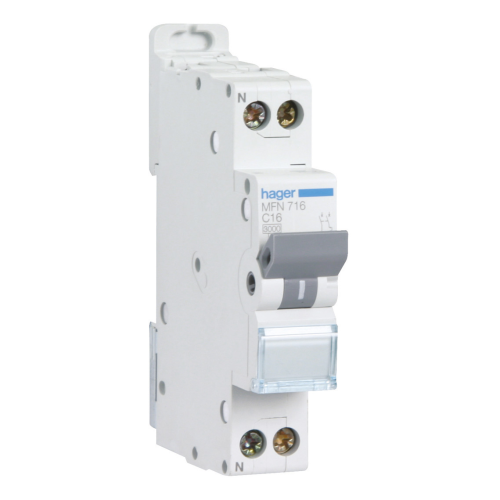

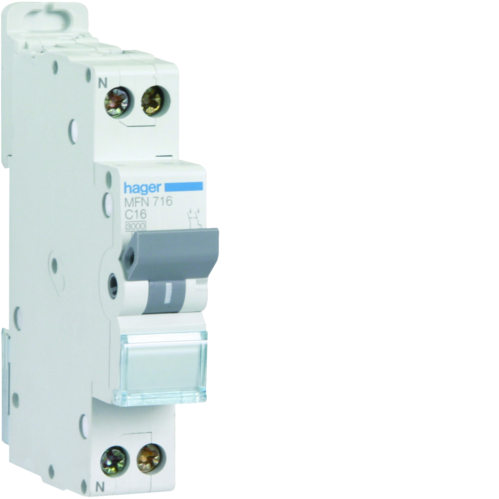

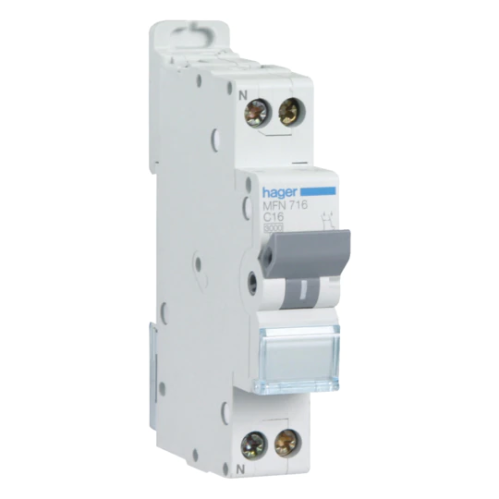

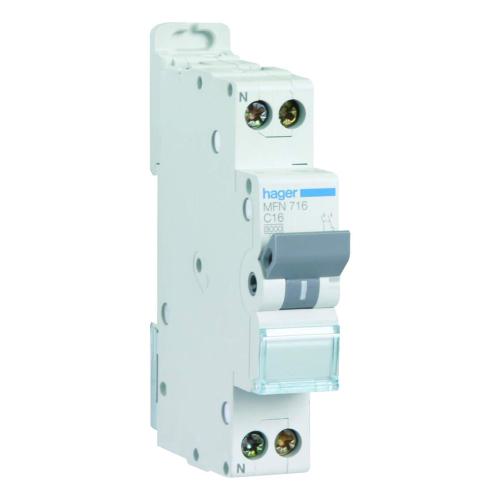

 DISJ 1P+N 3kA C16 A VIS  DISJ 1P+N 3kA C16 A VIS
 DISJ 1P+N 3kA C16 A VIS  DISJ 1P+N 3kA C16 A VIS

Code article : HAGMFN716
Code EAN : 3250614318351
Désignation : DISJ 1P+N 3kA C16 A VIS
Disjoncteur 1P+N 3kA C-16A 1 Module
Site fournisseur
 Spécificités article
Position du neutregauche
Nombre de pole protégé1
Nombre de pôles2 P
Type de pôles1P+N
Avec pole de neutre coupéoui
CourbeC
Pouvoir de coupure assigné icn sous ac selon iec 60898-13 kA
Tension assignée d'emploi ue230/240 V
Fréquence assignée50/60 Hz
Type de tension d'alimentationAC
Tension assignée d'isolement500 V
Tension maxi d'utilisation253 V
Tension assignée de tenue aux chocs4000 V
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-13 kA
Pouvoir de coupure de service ics ac selon iec 60898-13 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5/10 In
Courant assigné à -15°c19,1 A
Courant assigné à -20°c19,4 A
Courant assigné à 0°c18,1 A
Courant assigné à 10°c17,5 A
Courant assigné à -10°c18,8 A
Courant assigné à 15°c17,1 A
Courant assigné à 20°c16,7 A
Courant assigné à 25°c16,4 A
Courant assigné à -25°c19,7 A
Courant assigné à 30°c16 A
Courant assigné à 35°c15,6 A
Courant assigné à 40°c15,2 A
Courant assigné à 45°c14,8 A
Courant assigné à 5°c17,8 A
Courant assigné à -5°c18,5 A
Courant assigné à 50°c14,4 A
Courant assigné à 55°c14 A
Courant assigné à 60°c13,5 A
Courant assigné à 65°c13,1 A
Courant assigné à 70°c12,6 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Coefficient de correction du déclenchement magnétique à 100hz1,1
Coefficient de correction du déclenchement magnétique à 200hz1,2
Coefficient de correction du déclenchement magnétique à 400hz1,5
Coefficient de correction du déclenchement magnétique à 60hz1
Puissance dissipée totale sous in4,4 W
Puissance dissipée par pôle à in3,1 W
Endurance électrique en nombre de cycles1000
Endurance mécanique nombre de manoeuvres20000
Profondeur produit installé70 mm
Hauteur produit installé84,7 mm
Largeur produit installé17,5 mm
Couple de serrage1,9Nm
Type de connexioncage à vis
Section de raccordement des bornes amont et aval à vis, en câble rigide0,75/16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple0,75/10 mm²
Texte normeEN 60898-1
Directive européenne rohsconformité volontaire
Directive européenne weeeconcerné
Degré de pollution suivant iec 60664 / iec 60947-22
Altitude2000 m
Température de stockage-25 à 80 °C
Tropicalisation/humidité/exécutiontous climats
Type de tensionAC
Profondeur d'encastrement (mm)70
Calibre/courant nominal assigné (in) (a)16
Tension assignée (ue) (v)240
Fréquence (hz)60
Caractéristique de déclenchement (type/courbe)C
Tension d'isolement assignée (ui) (v)500
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules1
Indice de protection (ip)IP20
Nombre de pôles protégés1
Pôle neutre sectionné simultanémentOUI
Adapté à une installation encastréeOUI
Section de raccordement cable rigide (mm²)25
Section de raccordement cable souple (mm²)16
Température ambiante en fonctionnement (°c)70
Nombre de pôles (total)2
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)3
Tension assignée de tenue aux chocs (uimp) (kv)4
Ean3250614318351
Hauteur (mm)150
Largeur (mm)800
Profondeur (mm)1200
Poids (g)370080
Volume (cm3)144000
